一款由上海晶珩研發,面向工業場景和邊緣物聯網場景的 10.1″ 工業平板電腦,核心采用 Raspberry Pi CM5(Broadcom BCM2712,四核 Cortex-A76 @2.4 GHz),在保持樹莓派生態開放性的同時,通過工業級加固與擴展,使其能夠滿足 7×24 h 嚴苛環境下的數據采集、現場可視化、協議網關及輕量控制任務。
工業級硬件設計
整機 -20 °C ~ 50 °C 運行,9 – 36 V DC 寬壓輸入,具備反接、過壓、過流保護;浪涌、ESD 抗擾達到工業級以上。
前面板 IP65(嵌入式安裝時),鋁型材后殼+無風扇散熱,背板全部接口采用 3.5 mm 鳳凰端子,保證在振動/粉塵環境下可靠連接。
選配超級電容,可在突發斷電時為 RTC 和最后一次數據保存提供秒級后備時間,省去維護電池。
豐富的工業接口
雙網口:千兆+百兆,可組成“上行 IT 網絡 / 下行 OT 網絡”的隔離架構,典型如 PLC 數據采集同時上傳 MES/SCADA。
4×RS232/485(隔離)、2×CAN 2.0B(隔離)— 直接對接 Modbus RTU/TCP、CANopen、J1939、NMEA 2000 等現場總線。
8×DI、8×DO(晶體管,1.5 A/通道,帶 LED 指示)— 可替代小型遠程 I/O 模塊,完成按鈕、報警燈、繼電器驅動。
USB2.0×2、HDMI 4Kp60 輸出、音頻輸入/輸出 — 接掃碼槍、U 盤備份、外接大屏或聲光報警。
M.2 B-Key 2230/2242 NVMe 擴展,最高 512 GB,用于本地歷史數據庫或邊緣 AI 模型緩存。
前面板接口類型
【1】1 x LCD屏,10.1英寸帶觸摸屏,分辨率支持1280x800,多點式電容觸摸屏。
【2】1 x 攝像頭(選配),800萬像素前置攝像頭。
后面板接口類型
【1】5 x 卡扣安裝孔,用于將卡扣固定在設備上(安裝設備時使用),安裝時只需要使用4個卡扣安裝孔,預留一個作為備用。

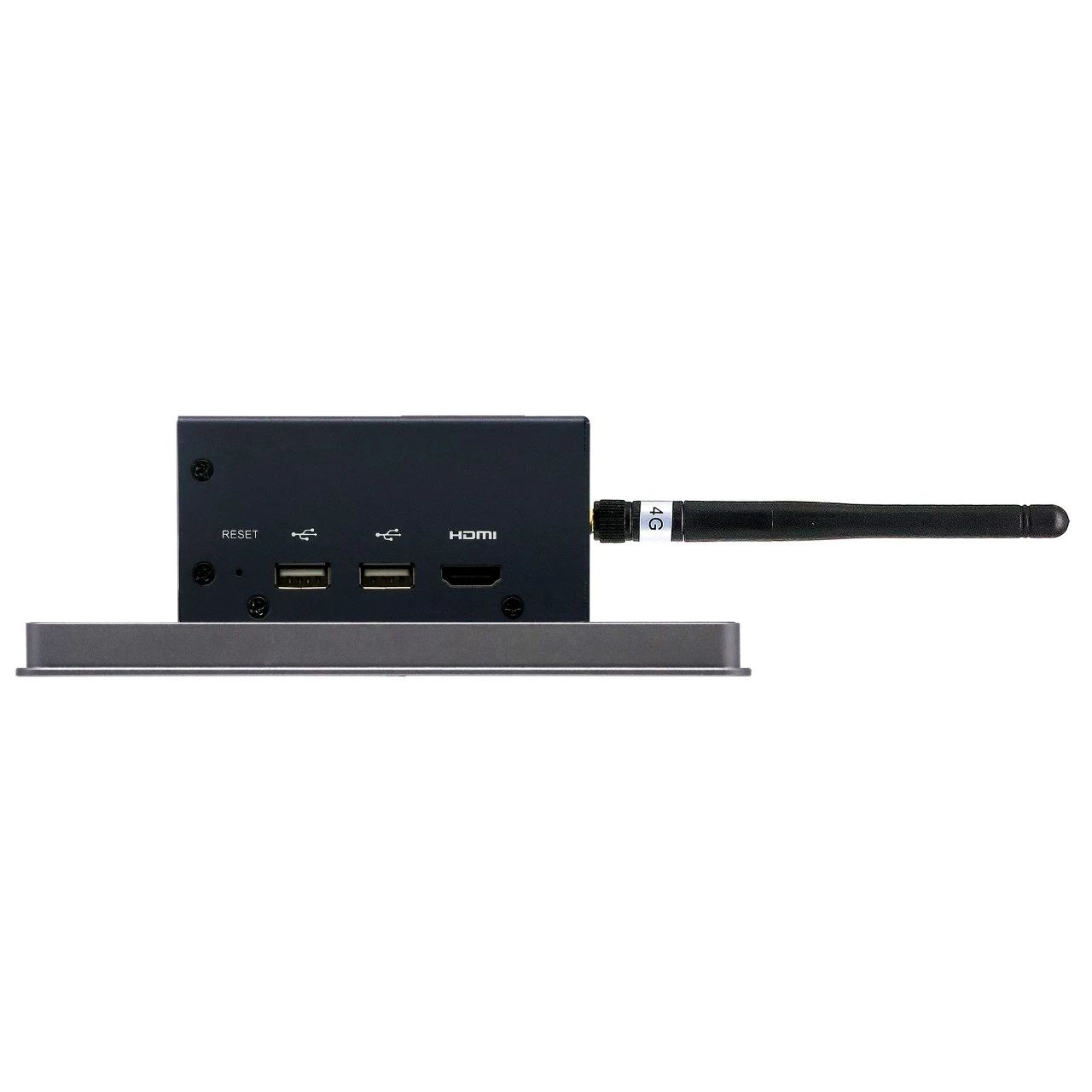

側面板接口
【1】1 x HDMI,type A接口,兼容HDMI 2.0,分辨率支持4K 60Hz,支持連接顯示器。
【2】2 x USB 2.0,type A接口,每一路最高支持480Mbps傳輸速率。
【3】1 x 復位按鍵,隱藏式按鍵,按下按鍵可重新啟動設備。
【4】1 x Wi-Fi/BT天線接口(選配),SMA連接器,用于連接Wi-Fi/BT天線
【5】1 x 4G天線接口(選配),SMA連接器,用于連接4G天線。
【6】1 x Micro USB接口,支持通過此接口對系統進行eMMC燒錄。
【7】1 x Nano SIM卡槽,用于安裝獲取4G信號的Nano SIM卡。
【8】1 x Micro SD卡槽,支持安裝Micro SD卡,用于存儲用戶數據。

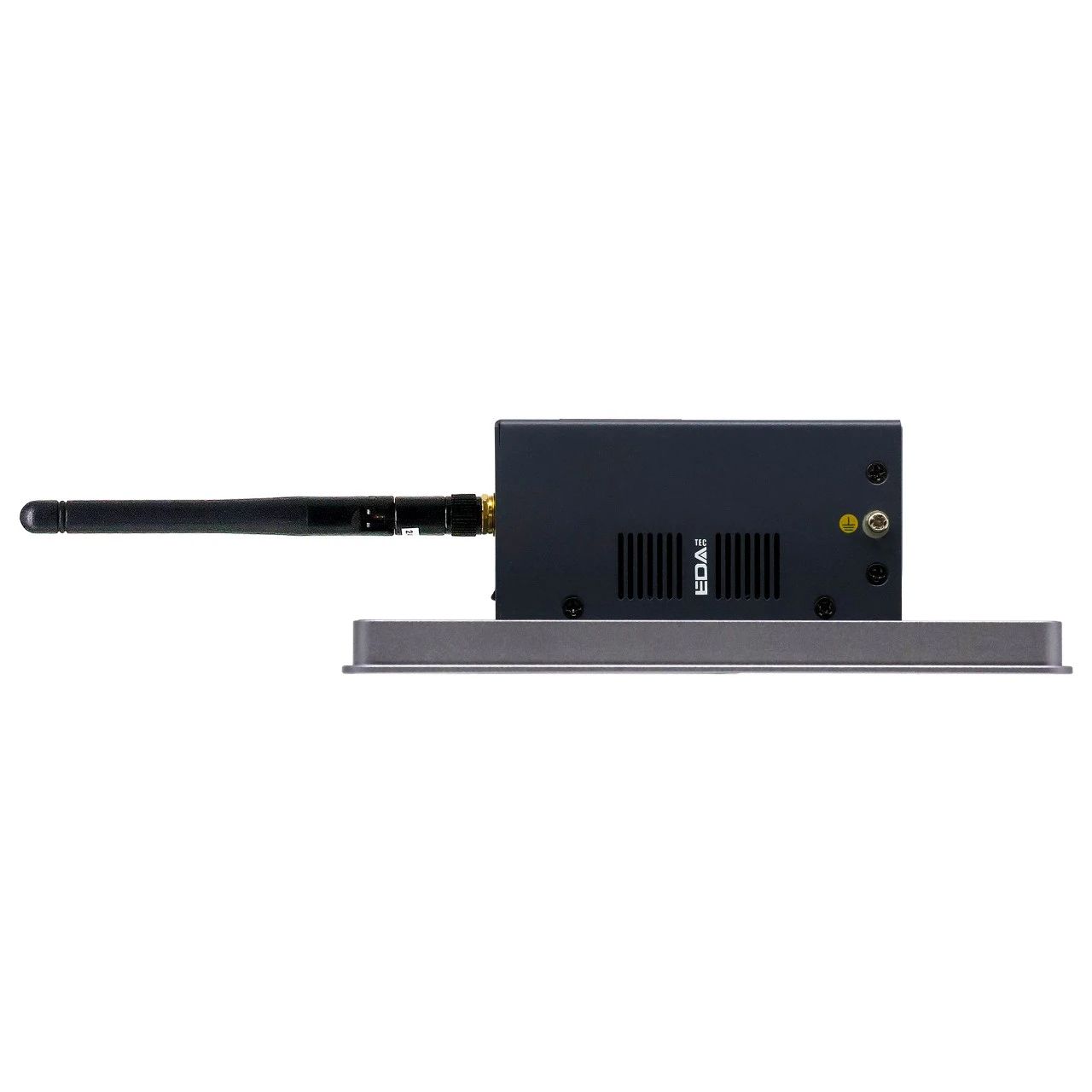

【9】散熱孔,便于外殼內空氣流動和散熱

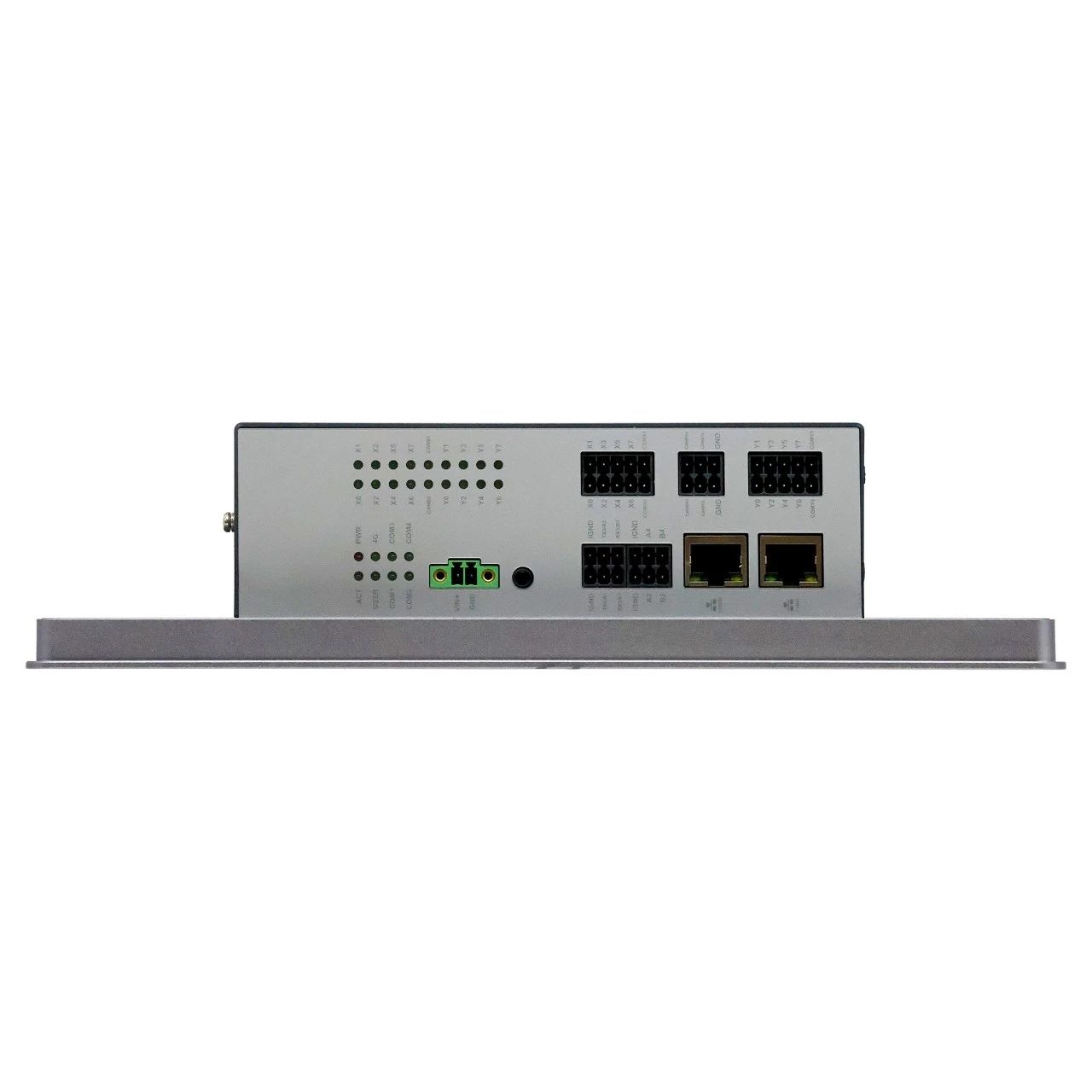

【10】8 x DO接口,10-Pin 3.5mm間距鳳凰端子,用于連接第三方負載。
【11】2 x CAN接口,6-Pin 3.5mm間距鳳凰端子,用于接入第三方控制設備。
【12】8 x DI接口,10-Pin 3.5mm間距鳳凰端子,用于連接第三方傳感器。
【13】8 x DO指示燈,綠色,用于查看DO的通信狀態。
【14】2 x CAN指示燈,綠色,用于查看CAN的通信狀態。
【15】8 x DI指示燈,綠色,用于查看DI的通信狀態。
【16】1 x 100M以太網接口,RJ45接口,帶有led燈,10/100M自適應接口,用于接入以太網。
【17】1 x 1000M以太網接口,RJ45接口,帶有led燈,10/100/1000M自適應接口,用于接入以太網。
【18】2 x RS485接口,6-Pin 3.5mm間距鳳凰端子,用于連接第三方控制設備。
【19】2 x RS232/RS485接口,6-Pin 3.5mm間距鳳凰端子,用于連接第三方控制設備。可根據實際需要選擇不同數量的RS232和RS485的組合,具備三種組合:
ED-HMI3632-101C:配置為2 x RS232
ED-HMI3633-101C:配置為1 x RS232和1 × RS485
ED-HMI3634-101C:配置為2 x RS485
【20】1 x 音頻輸入/立體聲輸出,3.5mm音頻接口,可作為麥克風輸入和立體聲輸出
【21】1 x DC輸入,2-Pin 3.5mm間距帶螺絲孔的鳳凰端子,支持9V~36V輸入。
【22】4 x 串口指示燈,綠色,用于查看串口的通信狀態。
【23】1 x 用戶指示燈,綠色,用戶可以根據實際需求自定義狀態。
【24】1 x 系統狀態指示燈,綠色,用于查看系統讀寫數據的狀態。
【25】1 x 電源指示燈,紅色,用于查看設備上電狀態。
【26】1 x 4G信號指示燈,綠色,用于查看4G信號的狀態。
通信與云邊協同
原生支持 2.4/5 GHz Wi-Fi、藍牙 5.0;Mini-PCIe 可插 EC20/EC25 系列 4G LTE(全球頻段可選),實現無人值守站點的遠程維護。
可預裝 CODESYS Soft-PLC Runtime(選配授權),把屏變成帶 IEC-61131-3 邏輯的軟 PLC;亦支持 Node-RED、Ignition Edge、Grafana 等開源棧,快速搭建設備到云的數據管道。
顯示與操作
10.1″ TFT,1280×800,400 cd/m2,10 點電容觸控,6H 表面硬度;可選 800 萬像素前置攝像頭,用于現場掃碼或人臉識別。
嵌入式 + VESA 75×75 雙安裝方式,產線、機柜、機械臂示教盒均可適配。
典型應用場景
工廠產線 HMI:作為 PLC 或 CODESYS Soft-PLC 的圖形化操作終端,兼做 OPC UA / MQTT 邊緣網關。
能源/環控:采集逆變器、電表、溫濕度、氣體傳感器數據,通過 4G 回傳云平臺,DI/DO 直接驅動風機、報警燈。
車載/工程機械:-20 °C 低溫啟動、9-36 V 寬壓應對蓄電池波動,CAN 口接入 J1939 引擎總線,GPS+4G 實現遠程鎖車與運維。
零售/自助終端:利用 Pi 生態的攝像頭、揚聲器、USB 外設,實現自助售賣、排隊叫號、廣告推送一體化終端。
連接線纜示意圖:
ED-HMI3630-101C 把 Raspberry Pi 的開放生態與工業級可靠性合二為一,是“低成本、高擴展、可規模部署” 的工業觸控一體機與邊緣智能網關的理想選擇。
