隨著光纖到戶（FTTH）技術的普及，中國的家庭網絡已經進入了超高速時代。WiFi技術的快速發展，使網絡帶寬從1G逐步提升至10G以上，滿足了用戶對高性能網絡的需求。在此背景下，高通推出了一款基于IPQ9570的10GPON WiFi7超高速路由器方案，為家庭、企業和運營商提供了高性能、低功耗且具成本效益的解決方案。

高通IPQ9570參考設計概述

IPQ9570 AP.AL05.1（QCARDP0475）是高通基于IPQ9570 SoC的參考設計，專為高性能無線網絡應用而設計，適用于運營商網關、企業接入點、家庭路由器及Mesh節點。其硬件配置包括：

IPQ9570 SoC提供強大的處理能力。

QCN9274無線模塊支持2.4GHz、5GHz及6GHz頻段。

QCA8075與QCF8001實現高性能網絡連接。

多種接口包括1個USB 3.0接口、4個1GbE接口、1個SFP光纖接口及1個10GbE接口（基于AQR113C）。

該設計支持多頻段操作，并通過PCIe Gen3接口連接無線模塊，確保高性能數據傳輸。此外，IPQ9570內置的2.4GHz 802.11ax Wi-Fi子系統未啟用，進一步優化了系統資源分配。

AL05設計特點

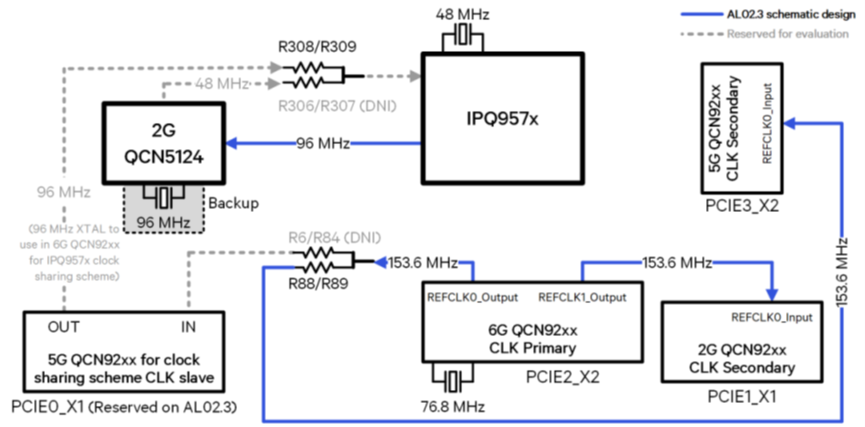

1. 時鐘共享設計最高頻率的無線芯片（如6GHz）被設置為主模式，以確保各頻段的最佳性能。

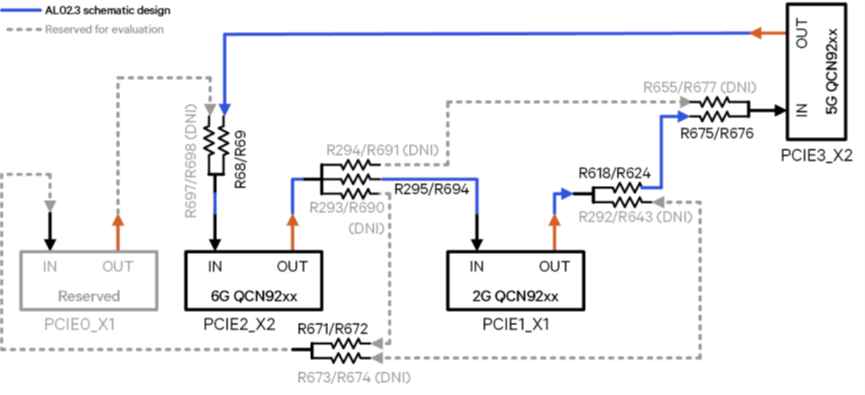

2. WSI信號設計支持多鏈路操作（MLO），最多可連接3個QCN92xx模塊，形成環狀結構，提升多頻段協作能力。

硬件結構概覽

以下是該設計的主要硬件組件：

- 電源接口12V直流供電。

- USB 3.0接口支持高速外部設備連接。

- 網絡接口4個1Gbps以太網接口及1個10GbE接口。

- 無線模塊QCN9274模塊分別支持2GHz、5GHz和6GHz頻段。

- PCIe接口多個M.2 PCIe接口，支持擴展模塊連接。

軟件支持與開發環境
該方案支持Prpl OS，并整合了ATH.13.0軟件，適用于IPQ95xx、IPQ53xx及IPQ54xx系列。以下是開發環境的設置步驟：

1. 克隆Prpl OS代碼庫：

句子: bash

git clone https://gitlab.com/prpl-foundation/prplos/prplos.git

cd prplos

git checkout dev_ath13.0-ipq95xx

2. 配置目標與軟件包：

使用`gen_config.py`腳本生成配置：

句子: bash

./scripts/gen_config.py qca_ipq95xx qca_gpon prpl security

3. 應用補?。?/strong>

修改`prplmesh/Makefile`以更新版本號及相關配置。

4. 下載高通芯片代碼：

從高通芯片代碼門戶下載相關資源，并整合至Prpl OS代碼庫。

5. 編譯與生成鏡像：

使用以下命令完成編譯：

句子: bash

執行命令：make V=e -j8

結論

高通基于IPQ9570的10GPON WiFi7路由器方案，憑借其高性能、低功耗及靈活的設計，為家庭、企業及運營商提供了理想的網絡解決方案。隨著網絡需求的不斷增長，該方案將成為未來超高速網絡應用的核心支柱。

常見問題與解答

1. 該方案是否支持WiFi7技術？

是的，該方案支持最新的WiFi7技術，提供更高的帶寬與更低的延遲。

2. 是否支持多頻段協作？

支持，通過MLO技術可實現多頻段協作，提升網絡效能。

3. 該設計是否適用于企業環境？

是的，該設計適用于企業接入點，提供穩定且高效的網絡連接。

4. 如何進行軟件更新？

可通過Prpl OS的軟件更新機制進行，具體步驟請參考官方文檔。

5. 是否支持光纖到戶（FTTH）應用？

支持，該方案內置SFP光纖接口，專為FTTH應用設計。

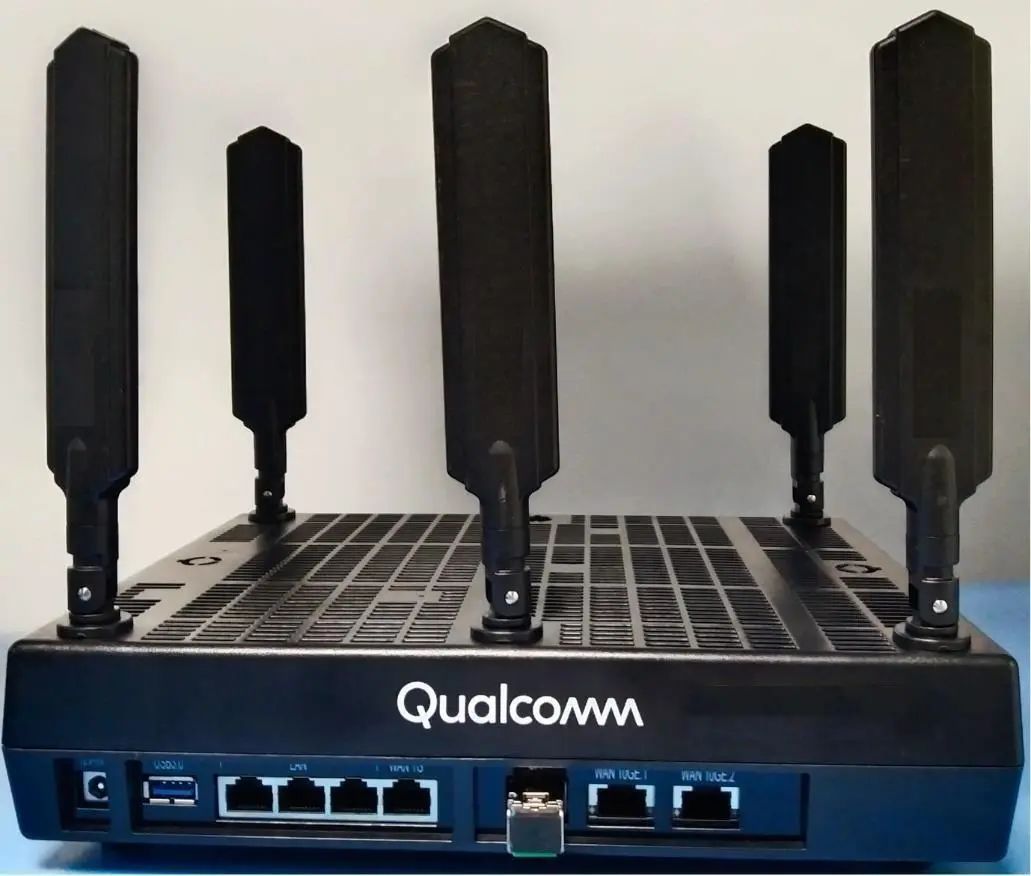

?場景應用圖

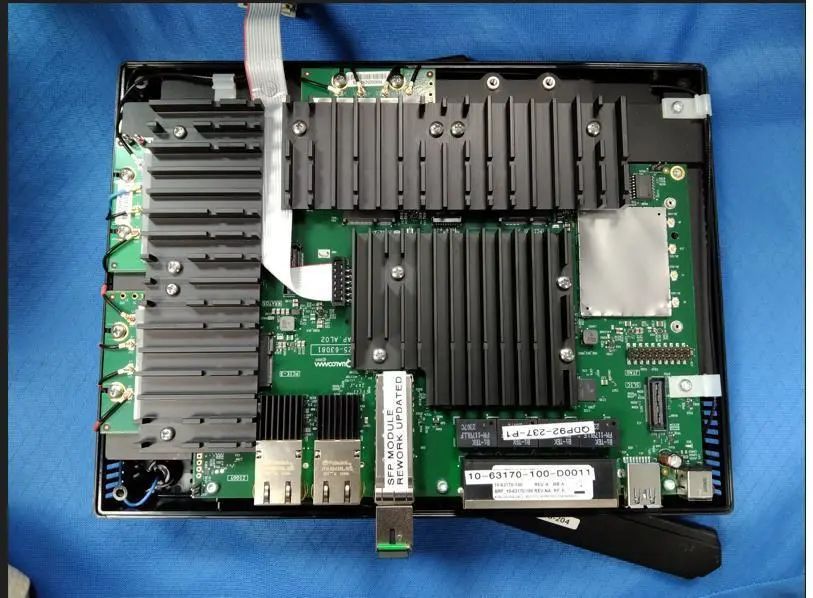

?展示板照片

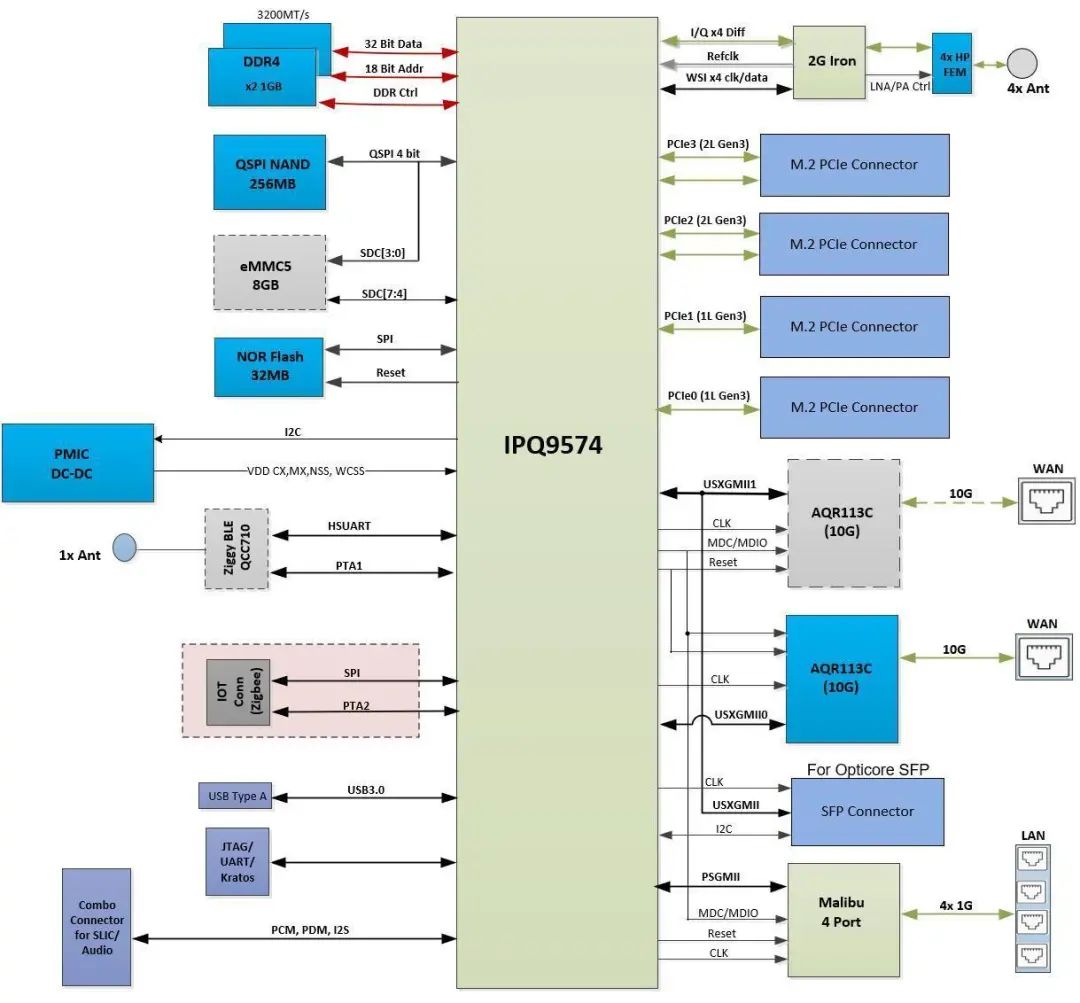

?方案方塊圖

?核心技術優勢

■ 四核ARM Cortex-A73，主頻2.2 GHz

■ 支持prplOS、openWrt

■ QCF8001支持XGPON

■ Wi-Fi 7

?方案規格

■ 支持外部 QCN9274：通過 PCIe 接口連接單個 4 x 4 射頻模塊，用于 RDP0475

■ DDR4（2 GB = 2 x 4 Gb x 16）

■ 通過 HSUART 實現藍牙功能

■ 通過 SPI 接口預留 Zigbee 連接器

■ SPI NOR（32 MB）

■ SPI NAND 閃存（256 MB）

■ 預留 eMMC 閃存（8 GB）

■ 四個 PCIe 接口用于連接 QCN9274 卡

■ JTAG

■ UART

■ 一個 10-Gbps 以太網端口，一個通過 FSP 的 PON 端口，以及四個 1-Gbps 以太網端口

■ 重置按鈕：

□ 硬件重置

□ WPS 重置
