廣芯微電子近日正式推出面向緊湊工作場景的高性能兼具低功耗的ARM Cortex-M4 MCU新型號—UM32G421-KCU7。該型號MCU采用4mm×4mm QFN32封裝，以204MHz主頻實現255 DMIPS與702 CoreMark跑分（同級市面產品CoreMark普遍＜500）和256KB eFlash+64KB SRAM（8KB可配Retention SRAM，32KB可配CCM-SRAM）的超強配置，在同等尺寸與管腳數的市場中樹立全新標桿，為高性能電機控制、數字電源、智能傳感、可穿戴設備等場景提供“微型化+高性能”的理想解決方案。

“小身材”釋放“大能量”

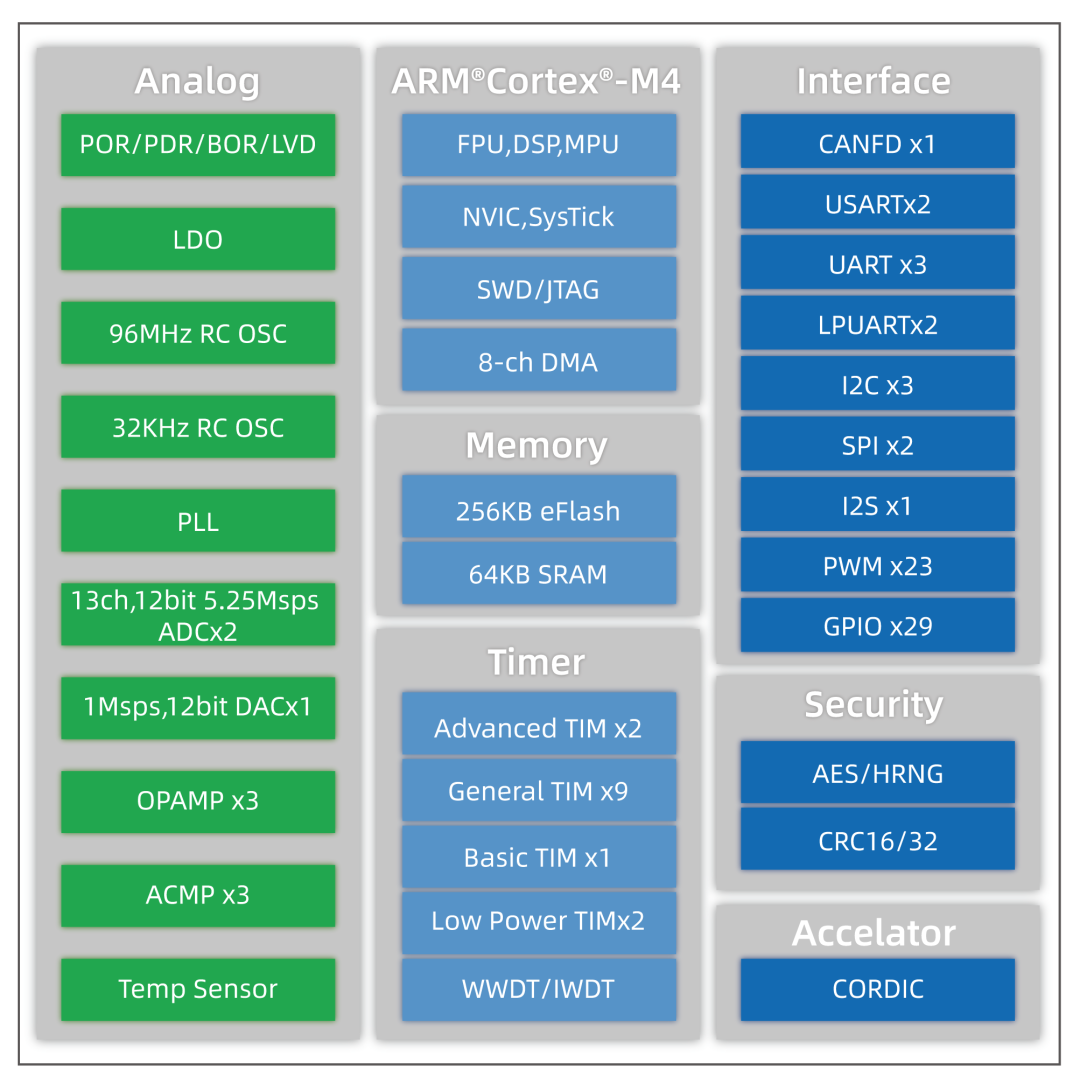

UM32G421-KCU7芯片資源細節如下圖所示。

UM32G421-KCU7資源框圖

1、方寸之間，“勁”顯不同

UM32G421-KCU7搭載ARM Cortex-M4內核，內置單精度FPU和硬件DSP指令單元，支持內存保護單元（MPU），在16mm2的方寸之間，CoreMark跑分突破700大關（3.445分/MHz）。配合2KB指令Cache，0等待周期取指設計，代碼執行效率提升40%。其255DMIPS算力與坐標旋轉計算CORDIC硬件加速器，可輕松應對復雜算法（如FOC電機控制、LLC諧振變換器、FSBB變換器、各種實時信號處理）和多任務調度，突破該尺寸下微型MCU的性能邊界。

2. 低功耗與高性能的"黃金平衡"

高性能難以兼顧低功耗？該芯片待機電流僅1.5μA，工作能耗低至50μA/MHz，滿足可穿戴設備的長續航需求；它具備Sleep/Stop/Standby/DeepStandby多級低功耗模式，結合LPTIMER、LPUART等外設，實現"始終在線"的智能感知；VBAT供電備份支持20×32位寄存器和8KB SRAM，確保關鍵數據在關機時零丟失。

3. 模擬信號鏈"全棧能力"，簡化系統設計

UM32G421-KCU7實現 "ADC+CMP+PGA+DAC"全信號鏈內置集成。2個高采樣率5.25Msps 的12-bit SAR ADC + 12位1Msps DAC，支持13路外部通道和4路內部通道（含溫度傳感器、VDDH/VBAT監測）；3個OPAMP模塊可靈活配置運算放大器、最高x64的單端PGA、模擬比較器或BUFFER，配合3個50ns快速比較器ACMP（最多可配置為6個快速ACMP），實現納秒級信號響應，滿足高速過流保護、諧振轉換等精密控制需求；1.5/2/2.5/3V可調參考電壓基準和IO采樣Failsafe架構，適配工業級嚴苛環境。

4. 豐富外設與高速通信，打造"一芯多用"生態

8Mbps CAN-FD + 2×60Mbps SPI + 3×UART/2×LPUART，滿足工業總線、高速數據傳輸需求；3個I2C和1個I2S適配更靈活的應用場景。

5.PWM控制藝術

雙eQCT定時器支持4對硬件移相互補PWM，1.736ns分辨率（576MHz時鐘），死區時間精度達3.47ns，非常適合搭配GaN/SiC器件實現高效數字電源控制。9路通用PWM+3組硬件移相輸出，完美適配高載頻、高轉速三相電機FOC+編碼器同步采樣。576MHz高精度HRCAP捕捉開關電源浪涌信號，響應速度較通用定時器提升數十倍。

6.安全可靠、保駕護航

硬件AES-256+CRC32+128位UID構成硬件安全引擎，配合多重讀寫保護機制，支持代碼加密存儲與安全啟動； 1.8 ~ 3.6V寬工作電壓，具備5KV HBM/1.5KV CDM抗靜電能力，適應-40~125℃極端環境，嚴苛工業場景應用無虞。

7.開發生態，無縫集成

開發工具鏈：

UM32G421-KCU7原生支持業界領先的開發工具鏈，包括Keil μVision (MDK-ARM) 和 IAR Embedded Workbench for ARM。開發者可以立即在其熟悉且功能強大的Keil或IAR環境中創建項目、編寫代碼、進行調試（包括JTAG/SWD接口支持）以及代碼優化，實現從原型設計到量產的順暢過渡，顯著提升開發效率。

專用自研隔離DAP下載器+可視化調試平臺：

隔離保護：下載器采用電氣隔離設計，信號隔離5KV，電源隔離1.5KV，有效保護您的開發主機和目標設備，杜絕因意外地線回路或電平不匹配導致的燒毀風險，確保燒錄與調試安全可靠。

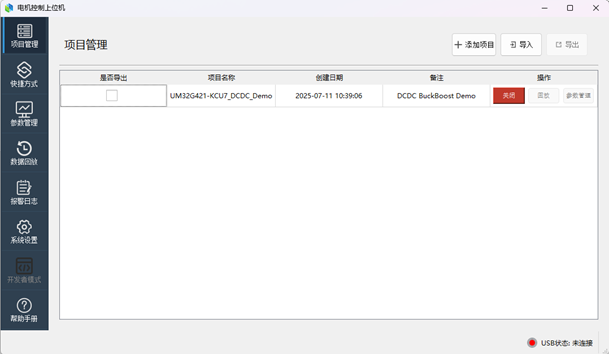

可視化一鍵下載：配套開發的專屬上位機平臺提供了直觀的用戶界面，擺脫命令行操作的繁瑣，實現固件選擇、配置設定、進度跟蹤的可視化一鍵下載，大大簡化燒錄流程，操作友好高效。

實時波形調試利器：內置強大的波形查看與分析功能。開發者無需額外邏輯分析儀，即可在上位機界面實時捕獲、可視化顯示MCU關鍵引腳或內部變量的波形數據（如ADC采樣值、PWM輸出、通訊信號、自定義變量等），極大便利了對時序、信號質量與算法行為的分析與調試。

調試效率飛躍：該集成解決方案實現了從固件下載到關鍵信號調試的無縫閉環，顯著提升開發效率和問題定位速度，使復雜的嵌入式調試變得更加直觀高效。

結語：

廣芯微本次推出的UM32G421-KCU7憑借其高主頻、低功耗、高集成度的特性，重新定義了小體積MCU的性能邊界。在4x4 QFN32封裝內，集成204MHz主頻內核、256KB eFlash/64KB SRAM、雙高速采樣ADC、多類型模擬信號處理單元、硬件移相1.736ns分辨率的PWM、CORDIC硬件加速計算單元與AES128/258加密模塊，搭載豐富的通信及外設接口，實現了性能密度與系統級集成的差異化能力。其支持-40~125℃寬溫工作范圍及工業級抗干擾能力，可滿足工業自動化、智能傳感等嚴苛場景的長期穩定運行需求。

在嵌入式技術向小型化、高性能化持續演進的背景下，UM32G421-KCU7以“小尺寸釋放大能量”的差異化定位，為開發者提供了在有限空間內實現復雜算法、高精度控制與多任務處理的可靠平臺。無論是電機控制、數字電源管理，還是可穿戴設備與邊緣計算節點，該芯片均展現出卓越的適配性與擴展性，為下一代智能硬件創新提供堅實的技術底座。
