LM22670 開關穩壓器提供實現 高效的高壓降壓 （Buck） 穩壓器，使用最少的外部元件。這很簡單 使用穩壓器包含一個 42 V N 溝道 MOSFET 開關，能夠提供高達 3 A 的負載 當前。具有出色的線路和負載調節以及高效率 （> 90%）。 電壓模式控制提供較短的最小導通時間，允許 input 和 輸出電壓。內部環路補償意味著用戶無需承擔 計算環路補償分量。固定 5 V 輸出和可調輸出電壓 選項可用。默認開關頻率設置為 500 kHz，允許小 外部元件和良好的瞬態響應。此外，頻率可以在 范圍為 200 kHz 至 1 MHz，使用單個外部電阻器。內部振蕩器可以是 與 system clock 或另一個穩壓器的 oscillator 同步。精密使能輸入 允許簡化穩壓器控制和系統電源排序。在關閉模式下， 穩壓器僅消耗 25 μA（典型值）。內置軟啟動（典型值為 500 μs）可節省外部元件。這 LM22670 器件還具有內置熱關斷和電流限制功能，以防止 意外超載。
*附件：lm22670.pdf

LM22670 設備是德州儀器 （TI） 的 SIMPLE SWITCHER 系列。SIMPLE SWITCHER 概念提供了易于使用的完整設計，使用最少的 外部元件數量和 TI WEBENCH 設計工具。TI 的 WEBENCH 工具包括 features 例如外部零部件計算、電氣仿真、熱仿真和 build-It 易于設計導入的板。

特性

• 寬輸入電壓范圍：4.5 V 至 42 V
• 內部補償電壓模式控制
• 與低 ESR 陶瓷電容器配合使用時保持穩定
• 120 mΩ N 溝道 MOSFET PFM 封裝
• 100 mΩ N 溝道 MOSFET SO PowerPAD-8 封裝
• 輸出電壓選項：
  -ADJ（輸出低至 1.285 V）
  -5.0（輸出固定為 5 V）
• ±1.5% 反饋基準準確度
• 500 kHz 默認開關頻率
• 可調開關頻率和同步
• –40°C 至 125°C 工作結
  溫范圍
• 精確使能引腳
• 集成自套二極管
• 集成軟啟動
• 完全支持 WEBENCH^?^
• LM22670-Q1 是一款符合 AEC-Q100 1 級標準的汽車級產品
  （–40°C 至 +125°C
  工作結溫）
  參數

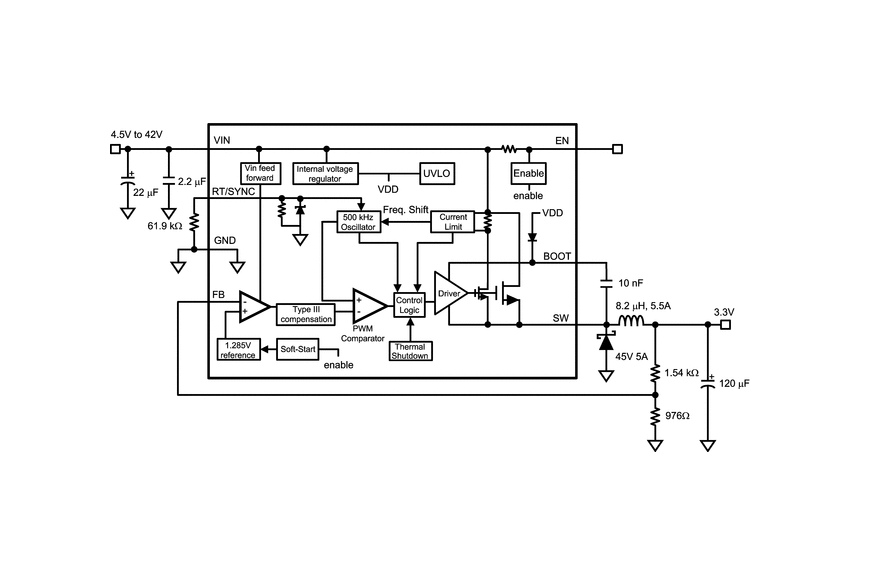

方框圖

1. 產品概述

LM22670 是一款簡單開關型降壓電壓調節器（Step-Down Voltage Regulator），屬于 Texas Instruments 的 SIMPLE SWITCHER? 家族。該器件提供高達 3A 的負載電流，具有寬輸入電壓范圍（4.5V 至 42V）和穩定的低壓差陶瓷電容性能。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V 至 42V。
• ?高負載電流?：可達 3A。
• ?電壓模式控制?：內部補償，穩定且易于設計。
• ?低壓差陶瓷電容?：支持低 ESR 陶瓷電容，減少外部組件數量。
• ?多種輸出電壓選項?：包括可調版本（-ADJ）和固定 5V 版本。
• ?高精度反饋參考?：±1.5% 反饋參考電壓，提高輸出電壓精度。
• ?熱關斷和電流限制?：內置保護功能，防止過載和過熱。
• ?同步和頻率可調?：可通過外部電阻調整開關頻率，同步至系統時鐘。

3. 功能描述

• ?電壓模式控制?：采用電壓模式 PWM 架構，結合輸入電壓前饋，優化瞬態性能。
• ?軟啟動?：內置軟啟動功能，減少啟動應力，軟啟動時間約為 500μs。
• ?開關頻率調整?：通過 RT/SYNC 引腳，可在 200kHz 至 1MHz 范圍內調整開關頻率，或同步至外部時鐘。
• ?自舉供電?：集成自舉二極管，簡化外部電路設計。
• ?內部補償?：內部環路補償設計，確保在各種外部電源組件下的穩定性。

4. 應用

• ?工業控制?：適用于需要高效、可靠電源管理的工業控制系統。
• ?電信和數據通信系統?：為高速數據傳輸設備提供穩定的電源支持。
• ?嵌入式系統?：滿足嵌入式系統對低功耗和高效率電源的需求。

5. 電氣特性

• ?工作結溫范圍?：-40°C 至 +125°C。
• ?反饋電壓?：可調版本為 1.285V（典型值），固定版本為 5V。
• ?靜態電流?：典型值為 6mA（在 VFB=5V 條件下）。
• ?電流限制?：最大可達 5.5A（在 -40°C 至 125°C 范圍內）。

6. 封裝與訂購信息

• ?封裝類型?：提供多種封裝選項，包括 HSOP-8 和 TO-263（7 引腳）。
• ?訂購信息?：提供詳細的訂購代碼和封裝選項，包括汽車級產品 LM22670-Q1。

7. 保護功能

• ?過流保護?：防止開關電流超過安全值，在過載情況下限制電流。
• ?熱關斷?：當結溫超過 150°C 時，自動關閉輸出，防止過熱損壞。
• ? 輸入欠壓鎖定（UVLO） ?：當輸入電壓低于設定閾值時，禁止輸出，防止不穩定工作。

8. 設計指南

• ?輸出電壓分壓器選擇?：對于可調版本，需選擇合適的電阻分壓器以設定輸出電壓。
• ?外部組件選擇?：提供詳細的電感、輸入電容、輸出電容和自舉電容選擇指南。
• ?PCB 布局建議?：提供 PCB 布局建議，以減少噪聲和干擾，提高電源效率。

9. 熱設計考慮

• ?熱阻?：提供不同封裝和散熱條件下的熱阻信息。
• ?散熱建議?：建議使用多個通孔將暴露的熱墊連接到地平面，以提高散熱效率。
