摘要： 本文聚焦于 國科安芯推出的AS32X601 芯片的 Flash 擦寫調試工作，深入剖析其片內 Flash 存儲器架構，詳述 Flash 控制器功能與運作機制。通過對 Flash 指令集的解讀，梳理 Flash 擦寫操作流程，探討擦寫過程中可能遭遇的挑戰及應對策略，旨在為芯片應用開發者、硬件工程師等專業人士提供系統且詳實的參考資料，助力其精準操控 AS32X601 芯片 Flash，保障嵌入式系統穩定可靠運行。

一、引言

在現代嵌入式系統領域，芯片內嵌 Flash 存儲器承擔著關鍵的代碼存儲與數據持久化職責。AS32X601 芯片憑借其卓越性能在眾多應用場景中嶄露頭角，而深入理解其 Flash 擦寫調試技術對于充分發揮芯片潛能、確保系統穩定運作具有不可忽視的作用。本文將全方位深入探究 AS32X601 芯片 Flash 擦寫調試的核心要點。

二、AS32X601 芯片 Flash 存儲器架構剖析

AS32X601 芯片內置兩類 Flash 存儲器，分別為程序存儲器（PFlash）與數據存儲器（DFlash），二者協同為芯片運算與數據處理筑牢根基。PFlash 主要肩負程序代碼的存儲使命，其大容量特性可容納復雜算法及應用邏輯代碼，為芯片持續、穩定運行提供源源不斷的 “行動指南”。而 DFlash 則專注于數據的長期存儲，無論是傳感器采集的原始數據、系統運行時的關鍵參數，還是用戶自定義配置信息等，均可妥善保存于其中，即便在系統斷電情況下，數據完整性依然得以保障，待系統重啟后能迅速恢復先前狀態，極大提升系統可用性與可靠性。

Flash 控制器作為 CPU 內核與 Flash 存儲器間的關鍵紐帶，其作用不容小覷。它全面監管主設備對 Flash 的各類訪問請求，涵蓋讀取、編程、擦除等操作，如同一位嚴謹的 “交通指揮官”，確保數據傳輸秩序井然。同時，Flash 控制器還配備寫保護與讀保護等多重安全防護機制，全方位守護 Flash 存儲數據免遭未授權篡改與非法竊取，為系統安全穩定運行構建堅固防線。其讀保護機制可精準限制特定區域數據的讀取權限，防止敏感信息外泄；寫保護功能則能在指定保護區間內阻止數據寫入操作，避免因誤操作或惡意攻擊導致數據損壞，有效維護系統數據的完整性與穩定性。

三、AS32X601 芯片 Flash 指令集解讀

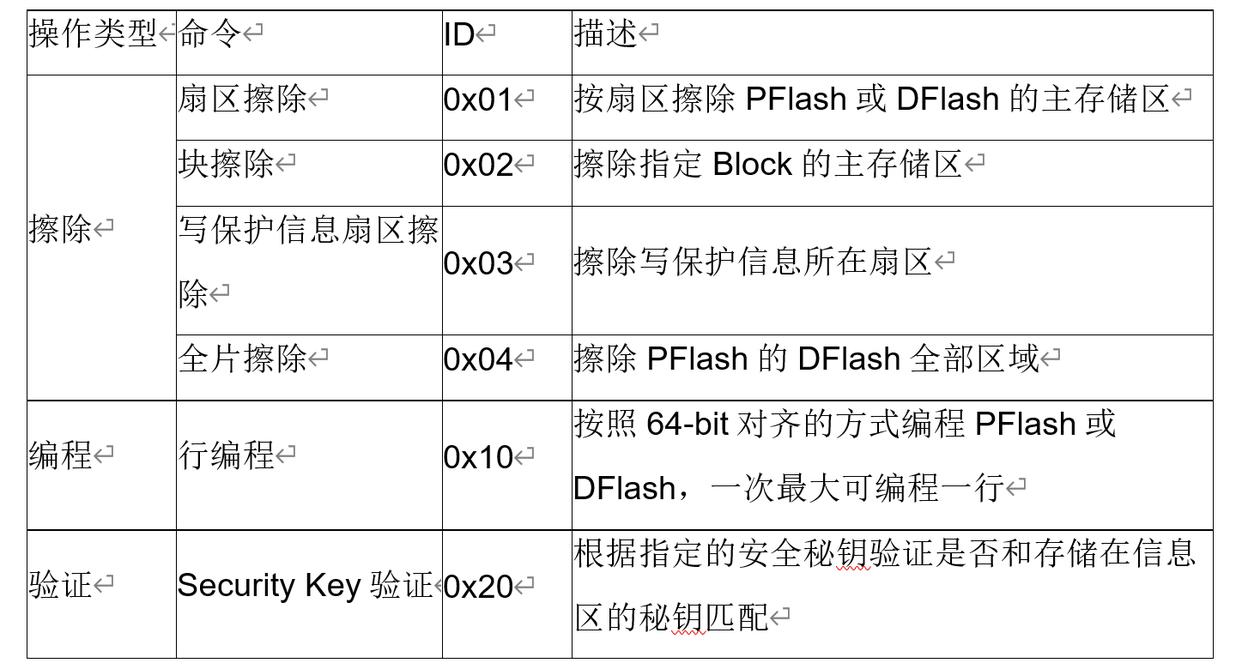

AS32X601 芯片 Flash 指令集是實現對 Flash 存儲器精準操控的 “指揮棒”。每條指令對應特定操作功能，遵循嚴謹的格式規范，涵蓋操作碼、地址碼及數據碼等關鍵要素，各要素相互配合、相輔相成，確保指令能準確無誤地傳達操作意圖至 Flash 控制器。例如，擦除指令詳細指定待擦除的 Flash 區域范圍，或是單個頁、連續多頁，或是整個 Flash 區域；編程指令則明確寫入數據內容及目標地址，指導 Flash 控制器將數據精準寫入指定位置。

在實際運用中，Flash 指令集需嚴格遵循既定的時序要求執行。從指令發出、傳輸至 Flash 控制器，再到控制器譯碼、執行相應操作，直至最終完成并反饋操作結果，整個過程環環相扣，對時序精準度有著嚴苛標準。任何時序偏差都可能引發操作失誤，輕則導致數據寫入錯誤、擦除不徹底，重則可能損壞 Flash 存儲單元，影響芯片整體性能與壽命，進而危及系統可靠性。因此，深入掌握 Flash 指令集的時序特性，是確保芯片 Flash 操作精準、高效的關鍵前提。

四、AS32X601 芯片 Flash 擦寫操作流程詳述

（一）解鎖階段

鑒于 Flash 操作潛在的高風險性，為防止用戶誤操作對 Flash 數據造成不可逆破壞，AS32X601 芯片在執行 Flash 擦寫操作前設置了嚴格的解鎖流程。其解鎖機制基于硬件級加密技術，要求向 EFLASH_KEY 解鎖寄存器依次寫入兩組特定解鎖密鑰，即 0x01020304 與 0x0A0B0C0D。這組密鑰如同開啟 Flash 操作權限的 “鑰匙”，只有準確無誤地輸入，才能解除 Flash 寄存器的寫保護狀態，使后續擦寫操作得以順利開展。若解鎖密鑰輸入錯誤，芯片將判定為非法操作企圖，自動拒絕執行任何 Flash 指令，從而有效規避誤操作風險，保障 Flash 數據安全。

（二）狀態監測與準備階段

解鎖成功后，并非立即執行擦寫指令。此時，系統需首先監測 EFLASH_STATE 狀態寄存器中的 BUSY 位，以此判斷 Flash 是否正忙于執行其他操作。若 BUSY 位為 1，表明 Flash 當前仍有任務在執行，此時貿然發起新指令可能導致操作沖突、數據混亂等嚴重后果。因此，必須耐心等待直至 BUSY 位清零或 FINISH 位置 1，方能確保 Flash 已做好接收新指令的準備，為后續擦寫操作的平穩推進創造有利條件。

（三）配置階段

在 Flash 空閑狀態下，進入關鍵的配置環節。一方面，需依據具體擦寫需求，精準設定 EFlash 相關配置寄存器，涵蓋目標地址、擦寫數據長度等參數，為擦寫操作劃定明確范圍與邊界；另一方面，向 EFLASH_CMD 命令 ID 寄存器寫入對應指令代碼，明確操作類型為擦除或寫入等。完成上述配置后，將 EFLASH_START 命令觸發寄存器的 START 位配置為 1，如同撳下操作啟動的 “按鈕”，正式驅動 Flash 控制器執行既定擦寫任務。

（四）執行與監測階段

擦寫指令發出后，Flash 控制器立即投入操作執行。在此期間，EFLASH_STATE 狀態寄存器實時更新操作狀態信息。系統可通過持續監測 FINISH 位來判斷擦寫操作是否順利完成；同時，密切關注 OPERR 位、WPERR 位等狀態位，能及時捕捉操作過程中可能出現的各類錯誤，如操作執行錯誤、寫保護區域擦寫嘗試等異常情況。一旦檢測到錯誤標志位置 1，即可迅速定位問題根源，采取相應補救措施，如重新執行指令、調整配置參數等，確保 Flash 擦寫操作的可靠性與穩定性。

（五）狀態清除與鎖定階段

擦寫操作圓滿結束后，為維護 Flash 操作環境的穩定與安全，需執行狀態清除與鎖定操作。具體而言，重新配置 EFLASH_STATE 狀態寄存器，清除 FINISH、OPERR、WPERR 等狀態標志位，使狀態寄存器恢復至初始閑置狀態，為下次操作預留干凈、整潔的操作空間。隨后，為防止后續誤操作干擾 Flash 數據完整性，向 EFLASH_KEY 解鎖寄存器寫入非正確密鑰，即可迅速鎖定 Flash，重新激活寫保護機制，將 Flash 置于安全防護之下，靜候下一輪合法操作指令。

五、AS32X601 芯片 Flash 擦寫調試中的挑戰及應對

（一）時鐘配置協同難題

Flash 擦寫操作對系統時鐘有著嚴苛依賴關系。若時鐘頻率配置不當，如過高或過低，均可能引發 Flash 控制器操作失誤。過高時鐘頻率可能導致 Flash 存儲單元讀寫速度超出其物理極限，造成數據寫入不完整、擦除不徹底等問題；過低時鐘頻率則會顯著延長操作執行時間，降低系統整體性能，甚至在某些實時性要求較高的應用場景中，因無法及時完成數據擦寫導致系統運行卡頓、數據丟失等故障。

為攻克這一難題，需依據芯片設計手冊推薦的時鐘頻率范圍，結合實際應用場景需求，精心配置系統時鐘。同時，在執行 Flash 擦寫操作前，務必優先完成系統時鐘初始化，并通過向 EFLASH_CNFG 配置寄存器的 CLKFRQ 位寫入精準時鐘頻率參數值，促使 Flash 控制器與系統時鐘實現完美同步，確保擦寫操作在適宜的時鐘節奏下平穩推進，保障數據操作的準確性與可靠性。

（二）緩存一致性困境

在具備緩存機制的系統架構中，Flash 擦寫操作極易遭遇緩存一致性問題。緩存旨在加速數據讀寫操作，然而當 Flash 數據發生更新時，緩存中相應數據副本若未同步刷新，后續基于緩存數據的讀寫操作將獲取到陳舊、失效數據，進而引發數據讀寫錯誤、程序運行異常等連鎖反應，嚴重威脅系統穩定性。

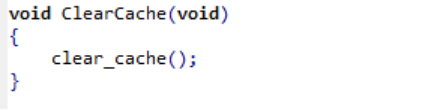

針對此困境，可在 Flash 擦寫操作實施前，預防性地調用 Cache_Clean（）接口，主動將緩存中待更新 Flash 區域的數據強制刷新回 Flash 存儲單元，確保緩存與 Flash 數據一致性。操作完成后，再次調用 Cache_Clean（）接口，清除緩存中相關數據副本，避免因緩存殘留舊數據對后續操作造成干擾，全方位維護系統數據一致性，保障程序穩定運行。

（三）ECC 錯誤修復挑戰

ECC（錯誤糾正碼）錯誤是 Flash 存儲領域的一大隱患。存儲單元在長期使用過程中，受物理特性退化、外界干擾等因素影響，數據位可能出現翻轉，導致 ECC 錯誤。若不及時處理，錯誤會逐步累積，最終致使數據嚴重損壞、無法讀取，系統面臨崩潰風險。

為妥善應對 ECC 錯誤，可在執行 Flash 擦寫操作前，前瞻性地調用 FLASH_ClearFlagsStatus（）函數，預先清除 Flash 歷史錯誤標志，為本次操作營造清潔操作環境。操作過程中，Flash 控制器實時監測數據 ECC 狀態，一旦檢測到錯誤，依據錯誤嚴重程度，或自行糾正輕微錯誤，或及時上報錯誤信息，提醒系統采取進一步數據修復措施，如重新讀取、擦寫數據等，有效遏制 ECC 錯誤擴散蔓延，守護 Flash 數據完整性與系統可靠性。

六、結論

AS32X601 芯片憑借其先進 Flash 存儲架構、精密控制器設計以及豐富指令集，在嵌入式領域展現出巨大應用潛力。深入探究其 Flash 擦寫調試技術，從架構剖析、指令解讀到操作流程梳理，再到調試挑戰應對，有助于芯片應用開發者、硬件工程師精準把控芯片 Flash 操作關鍵環節，巧妙化解各類技術難題，充分挖掘芯片性能優勢。在當下嵌入式系統技術飛速發展、應用場景日益復雜的趨勢下，熟練掌握 AS32X601 芯片 Flash 擦寫調試技術，對于保障系統穩定運行、推動嵌入式技術創新升級具有極為關鍵的現實意義，有望在智能物聯網、工業自動化控制、消費電子等領域催生更多高性能、高可靠的創新應用成果，持續驅動嵌入式產業蓬勃發展。
