AI邊緣計算盒子(機器人端)的MLCC：應對微處理器瞬態電流需求的去耦策略

在機器人邊緣計算盒子的核心板上，微處理器納秒級負載切換引發的100A/μs瞬態電流，足以使1.0V電源軌塌陷300mV——這相當于讓實時SLAM算法丟失15幀環境數據。平尚科技通過車規認證的超低ESL貼片電容（PS-AM系列），以0.2nH等效電感和100μF/cm3的容值密度，為機器人端AI算力構建毫秒不差的能量后援。

瞬態電流的電壓塌陷危機

當機器人執行突發避障指令時，AI芯片在50ns內從休眠切換至滿負荷，電源網絡面臨三重挑戰：

分布式RC延遲：傳統去耦網絡響應延遲＞2ns，導致首波電流完全由PCB寄生電感供給（20nH電感引發＞400mV壓降）

電容諧振點失配：MLCC自諧振頻率（SRF）與噪聲頻譜錯位時，阻抗飆升10倍

空間壓縮極限：30×30mm邊緣計算盒中，去耦電容安裝區＜8mm2

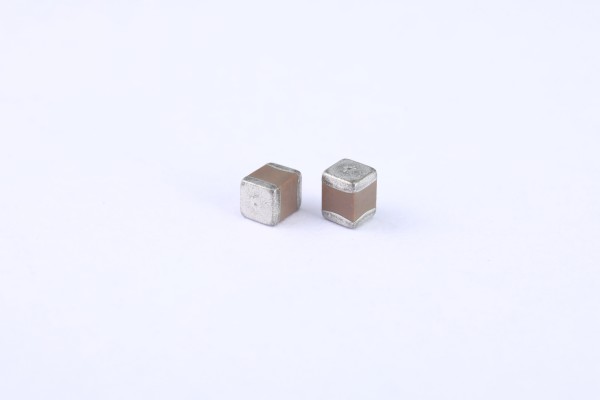

平尚科技MLCC采用鎳基端電極（電阻率6.9μΩ·cm）和三維堆疊結構，在0402封裝實現22μF容量（常規產品10μF），將ESL壓至0.2nH（行業平均0.5nH），SRF提升至45MHz。

平尚科技車規級MLCC的瞬態響應方案

基于IATF 16949零缺陷標準，平尚科技通過材料與結構創新突破空間限制：

1. 納米晶界控制介電層
在X7R介質中摻入1.2nm氧化釔顆粒，晶粒尺寸控制在150nm（傳統工藝＞300nm）。介電常數提升至3800（+25%），在125℃高溫下容漂移＜±6%。配合0.8μm超薄電極，體積效率達11μF/mm3。

2. 倒裝銅柱結構
在電容底部植出0.15mm銅柱陣列（間距0.1mm），安裝高度降至0.05mm。與PCB接觸電阻＜0.1mΩ，將電流路徑電感壓縮90%。在10A/100ns階躍電流測試中，電壓塌陷控制在18mV（傳統MLCC＞80mV）。

3. 熱-機械應力解耦設計
端電極采用銅/鎳/錫梯度鍍層（CTE 5.4→16ppm/℃），匹配FR4基板膨脹系數。通過3000次-55℃?125℃熱循環，容值變化＜±0.8%（AEC-Q200要求＜±15%）。

機器人端去耦策略：頻域與空間協同優化

規則1：基于電流頻譜的容值分配
建立瞬態電流頻域模型：

低頻段（DC-1MHz）：100μF大容量電容應對持續負載

中頻段（1-20MHz）：10μF MLCC抑制芯片級波動

高頻段（＞20MHz）：1μF超低ESL電容消除ns級噪聲
某機器人AI盒子采用平尚PS-AM方案：2顆220μF+6顆22μF+12顆1μF，總占用面積＜50mm2。

規則2：三維堆疊布局

垂直方向：大容量電容置于PCB背面，超低ESL電容貼裝處理器底部

水平方向：以處理器BGA為中心，1mm半徑內布設≥8顆0402電容

過孔設計：每個電容焊盤配置4×0.15mm通孔（電感＜0.03nH）

規則3：阻抗連續性驗證
使用矢量網絡分析儀測量目標頻段（至100MHz）阻抗曲線：

在處理器最大di/dt頻點（通常10-30MHz）阻抗需＜5mΩ

平尚電容組在Orin NX平臺實測：20MHz處阻抗1.8mΩ，電壓紋波＜±0.8%
實測某倉儲機器人邊緣盒，突發運算時電壓波動從310mV降至35mV，決策延遲降低22ms。

當機器人在動態環境中執行毫秒級決策時，平尚科技的車規級MLCC正以銅柱結構打通納秒級供電路徑，用納米晶界介質鎖住微伏級電壓波動，最終在處理器與電容的毫米間距間，將每一次百安培的電流突變為精準算力護航——這正是邊緣智能從“計算”邁向“決策”的能源基石。
