TPS54140 器件是一款具有集成高側的 42V、1.5A 降壓穩壓器 MOSFET 的電流模式控制提供簡單的外部補償和靈活的組件 選擇。低紋波脈沖跳躍模式將空載、穩壓輸出電源電流降至 116 μA. 使用使能引腳，關斷電源電流降至 1.3 μA。

欠壓鎖定在內部設置為 2.5 V，但可以使用使能來增加 針。輸出電壓啟動斜坡由慢啟動引腳控制，該引腳也可以 配置用于排序和跟蹤。漏極開路電源良好信號指示輸出 在標稱電壓的 94% 至 107% 范圍內。
*附件：tps54140.pdf

寬開關頻率范圍允許效率和外部組件尺寸 優化。頻率折返和熱關斷可在過載期間保護器件 條件。

TPS54140 器件采用 10 引腳熱增強型 MSOP PowerPAD 封裝 包。

特性

• 3.5V 至 42V 輸入電壓范圍
• 200mΩ 高側 MOSFET
• 輕負載時效率高，具有
  脈沖跳躍 Eco 模式?
• 116μA 工作靜態電流
• 1.3μA 關斷電流
• 100kHz 至 2.5MHz 開關頻率
• 與 External Clock 同步
• 可調慢啟動和排序
• UV 和 OV 電源就緒輸出
• 可調 UVLO 電壓和滯后
• 0.8V 內部電壓基準
• 帶有 PowerPAD 的 MSOP10 封裝

參數

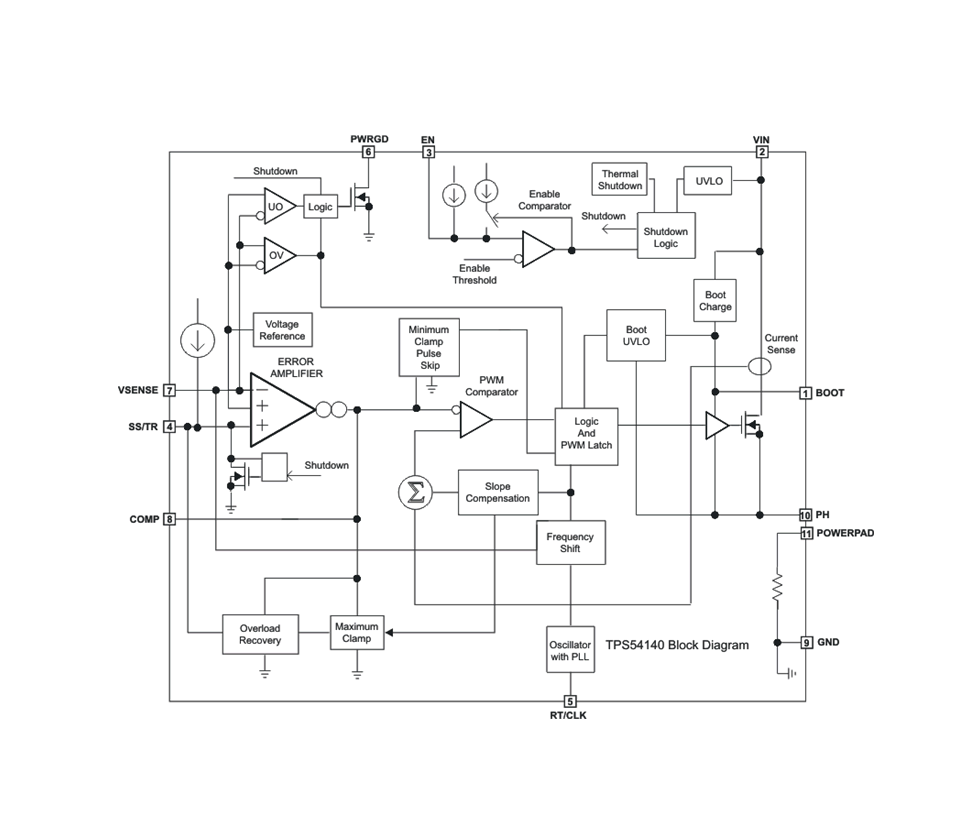

方框圖

1. 產品概述

TPS54140 是一款 42V、1.5A 的降壓（Buck）直流-直流轉換器，集成了一個高側 N-溝道 MOSFET。該轉換器采用電流模式控制，提供簡單的外部補償和靈活的組件選擇。

2. 主要特性

• ?寬輸入電壓范圍?：3.5V 至 42V
• ?高效率?：輕載時采用脈沖跳變 Eco-mode?，提高效率
• ?低靜態電流?：116μA（工作），1.3μA（關斷）
• ?可調開關頻率?：100kHz 至 2.5MHz，可同步至外部時鐘
• ?多種保護功能?：過流保護、熱關斷、欠壓鎖定（UVLO）
• ?電源良好輸出?：開漏電源良好信號，指示輸出電壓狀態
• ?MSOP10 封裝?：帶有 PowerPAD? 的熱增強封裝

3. 功能描述

• ?電流模式控制?：提供穩定的輸出電壓和快速的瞬態響應。
• ? Eco-mode? ?：輕載時自動進入脈沖跳變模式，降低無負載時的供電電流。
• ?同步功能?：可將開關頻率同步至外部時鐘信號。
• ?慢啟動和跟蹤?：通過 SS/TR 引腳實現慢啟動和電源排序功能。
• ?過壓瞬態保護?：防止輸出電壓過沖。
• ?熱關斷?：結溫超過 182°C 時自動關斷，保護設備。

4. 應用

• ?典型應用?：包括 12V 和 24V 工業及商業低功率系統、售后市場汽車配件（如視頻、GPS 娛樂系統）等。
• ?設計支持?：提供 WEBENCH? 軟件工具支持，簡化設計和分析。

5. 電氣特性

• 詳細列出了包括供電電壓、使能閾值、電壓參考、高側 MOSFET 的導通電阻、誤差放大器的跨導等關鍵電氣參數。
• 提供了典型特性曲線，如導通電阻與結溫的關系、電壓參考與結溫的關系等。

6. 設計指南

• ?詳細設計步驟?：包括選擇開關頻率、輸出電感、輸出電容、引導電容等。
• ?補償設計?：提供了頻率補償?shù)脑敿氈改虾褪纠?/li>
• ?布局建議?：強調了布局對減少噪聲和 EMI 的重要性，并提供了布局示例。

7. 設備與文檔支持

• ?文檔支持?：包括相關數據表、應用筆記、設計軟件工具等。
• ?社區資源?：可通過 TI 的支持和社區資源獲取幫助。

8. 機械、封裝和訂購信息

提供了 TPS54140 的機械尺寸、封裝類型和訂購信息，包括 MSOP10 封裝的詳細尺寸、引腳配置和訂購代碼。
