TPS62590 器件是一款高效同步降壓轉換器，針對 電池供電的便攜式應用程序。該器件提供高達 1000mA 的輸出電流 電池，例如單節鋰離子電池或其他常見的化學 AA 和 AAA 電池。

該器件的輸入電壓范圍為 2.5 V 至 5.5 V，旨在為大型 各種便攜式手持設備或 POL 應用程序。
*附件：tps62590.pdf

TPS62590 系列以 2.25MHz 固定開關頻率運行，并輸入功率 在輕負載電流下節省模式作，以在整個負載范圍內保持高效率 電流范圍。

省電模式針對低輸出電壓紋波進行了優化。用于低噪音 應用，該器件可以通過以下方式強制進入固定頻率脈寬調制 （PWM） 模式 將 MODE 引腳拉高。在關斷模式下，電流消耗降至 1 以下 μA 的該 TPS62590 允許使用小型電感器和電容器來實現小尺寸解決方案。

TPS62590 采用 2mm × 2mm 6 引腳 WSON 封裝。

特性

• 輸出電流高達 1000 mA
• 輸入電壓范圍為 2.5 V 至 5.5 V
• PWM 模式下的輸出電壓精度 ±2.5%
• 典型 15μA 靜態電流
• 100% 占空比，實現最低壓差
• 采用 2 mm × 2 mm × 0.8 mm WSON
  封裝
• 有關改進的功能集，請參閱 TPS62290
  設備 （SLVS764）
• 應用
  • 手機、智能手機
  • 平板電腦
  • 無線局域網
  • 低功耗 DSP 電源
  • 負載點 （POL） 應用

參數

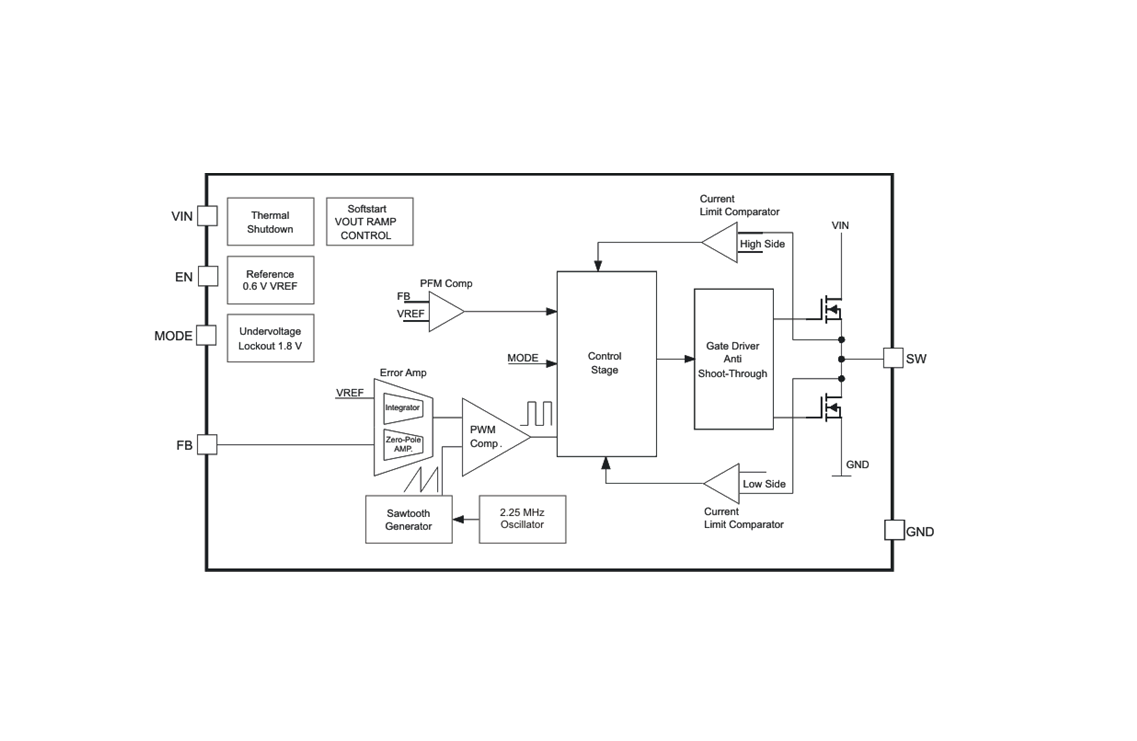

方框圖

1. 產品概述

TPS62590 是一款高效率同步降壓轉換器，專為電池供電的便攜式應用設計。該轉換器以 2.25 MHz 的固定頻率工作，并提供高達 1000 mA 的輸出電流。TPS62590 采用 2 mm × 2 mm 的 WSON 封裝，適用于多種手持設備和 POL（點負載）應用。

2. 主要特性

• ?輸入電壓范圍?：2.5 V 至 5.5 V
• ?輸出電流?：高達 1000 mA
• ?固定頻率操作?：2.25 MHz
• ?高效率?：通過功率節省模式在輕負載下保持高效率
• ?低靜態電流?：典型值為 15 μA
• ?100% 占空比?：實現最低壓降操作
• ?模式選擇?：通過 MODE 引腳選擇固定頻率 PWM 模式或功率節省模式
• ?熱關斷和短路保護?：增強系統可靠性
• ?小型封裝?：2 mm × 2 mm × 0.8 mm WSON 封裝

3. 應用領域

• 移動電話和智能手機
• 平板電腦
• WLAN 設備
• 低功耗 DSP 供電
• POL（點負載）應用

4. 功能描述

• ?動態電壓定位?：在功率節省模式下，輸出電壓比標稱值高 1%，以減少負載變化時的電壓過沖和下沖。
• ?欠壓鎖定?：防止在低輸入電壓下設備故障，并防止電池過度放電。
• ?模式選擇?：MODE 引腳允許在固定頻率 PWM 模式和功率節省模式之間選擇。
• ?使能引腳?：通過 EN 引腳控制設備的啟用和禁用，實現電源排序。
• ?熱關斷?：當結溫超過 140°C 時，設備進入熱關斷模式，以保護設備免受損壞。

5. 電氣特性

• ?輸入電壓范圍?：2.5 V 至 5.5 V
• ?輸出電壓范圍?：0.75 V 至 VIN
• ?靜態電流?：在 PFM 模式下為 15 μA，在 PWM 模式下為 3.8 mA
• ?開關頻率?：2.25 MHz
• ?熱關斷溫度?：約 140°C

6. 典型應用

文件提供了 TPS62590 的典型應用電路，包括輸出電壓設置、輸出濾波器設計（電感和輸出電容選擇）以及輸入電容選擇的詳細步驟。

7. 布局指南

為了確保最佳性能，文件提供了布局方面的指導原則，包括最小化主電流路徑的電感和阻抗、將輸入電容、電感和輸出電容靠近 IC 引腳放置、以及將 GND 引腳連接到 PCB 的裸露熱焊盤等。

8. 封裝與訂購信息

TPS62590 提供多種封裝選項，包括 WSON（DRV）封裝。文件列出了詳細的封裝尺寸、引腳配置和訂購信息。
