TPS6223x 器件系列是高頻、同步、降壓直流轉換器 針對電池供電的便攜式應用進行了優化。它支持高達 500mA 的輸出電流和 允許使用微型和低成本的片式電感器和電容器。

該器件具有 2.05 V 至 6 V 的寬輸入電壓范圍，支持各種應用 由具有擴展電壓范圍的鋰離子電池供電。2.05 V 的最小輸入電壓允許 以及使用鋰原電池或兩節堿性電池進行作。不同的固定輸出電壓 版本電壓范圍為 1.0 V 至 3.3 V。
*附件：tps62230.pdf

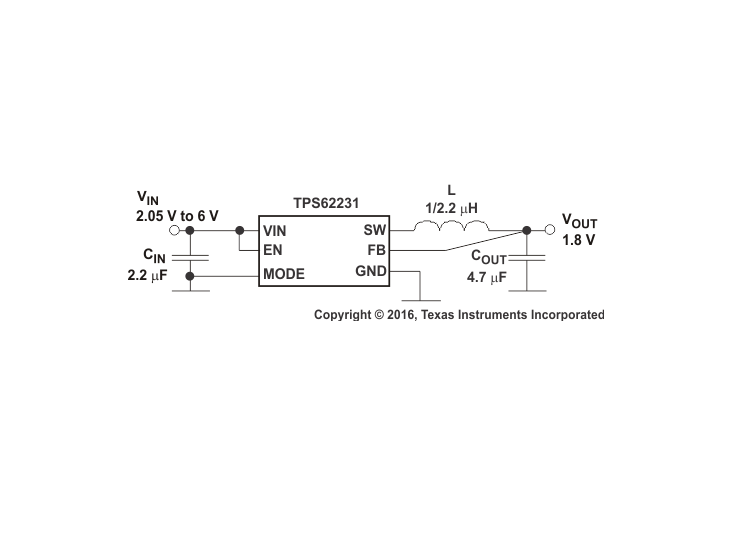

TPS6223x 系列的開關頻率高達 3.8MHz。在中到重負載下， 轉換器在脈寬調制 （PWM） 模式下運行，并自動進入省電模式 模式在輕負載電流下運行，以在整個負載電流下保持高效率 范圍。

由于其出色的電源抑制比 （PSRR） 和交流負載調節 性能，該器件也適合替代線性穩壓器以獲得更好的功率 轉換效率。

TPS6223x 中的省電模式可將靜態電流消耗降至 22μA 在輕負載運行期間。它經過優化，即使在 小型外部元件，具有出色的 AC 負載調節功能。

對于噪聲非常敏感的應用，該器件可以強制進入 PWM 模式作 通過拉高 MODE 引腳在整個負載范圍內。在關斷模式下，電流 功耗降至 1 μA 以下。TPS6223x 可在結溫范圍內工作 溫度范圍為 –40°C 至 125°C。 它采用 1 mm × 1.5 mm × 0.6 mm 6 引腳 SON 封裝。

特性

• 2 MHz/3 MHz 開關頻率
• 效率高達 94%
• 輸出峰值電流高達 500 mA
• 工作結溫為 –40°C 至 125°C
• 高 PSRR（高達 90 dB）
• 小型外部輸出濾波器元件 1 μH 和 4.7 μF
• V在范圍為 2.05 V 至 6 V
• 針對低輸出紋波電壓的優化省電模式
• 強制 PWM 模式作
• 典型 22μA 靜態電流
• 100% 占空比，實現最低壓差
• 小型 1mm × 1.5mm × 0.6mm USON 封裝
• 12 毫米^2^最小解決方案大小
• 支持 0.6mm 的最大解決方案高度
• 應用
  • LDO 更換
  • 便攜式音頻、便攜式媒體
  • 低功耗無線
  • 低功耗 DSP 內核電源
  • 數碼相機

參數

方框圖

一、產品概述

TPS62230是一款高頻、同步、降壓DC-DC轉換器，專為電池供電的便攜式應用而設計。該轉換器支持高達500mA的輸出電流，并提供固定輸出電壓版本，范圍從1.0V到3.3V。其高頻開關特性（最高可達3.8MHz）允許使用小型且低成本的電感器和電容器。

二、主要特性

• ?高頻開關?：提供2MHz和3MHz兩種開關頻率選項。
• ?高效率?：效率高達94%，支持使用小型外部組件。
• ?低靜態電流?：典型值為22μA，有助于延長電池壽命。
• ?強制PWM模式?：可通過設置MODE引腳強制轉換器在整個負載范圍內以PWM模式工作。
• ?小封裝?：采用1mm x 1.5mm x 0.6mm的USON封裝，解決方案尺寸小至12mm2。
• ?寬輸入電壓范圍?：支持2.05V至6V的輸入電壓，適用于多種電池類型。

三、應用領域

• LDO替換
• 便攜式音頻設備
• 便攜式媒體播放器
• 低功耗無線設備
• 低功耗DSP核心供電
• 數字相機

四、電氣特性

• ?輸出電壓范圍?：提供多種固定輸出電壓版本，如1.0V、1.1V、1.2V等，最高可達3.3V。
• ?輸出電流能力?：最大輸出電流可達500mA。
• ?PSRR?：高達90dB，適合噪聲敏感應用。
• ?熱關斷保護?：防止過熱損壞。
• ?軟啟動功能?：限制開機時的浪涌電流。

五、功能描述

• ?自動PWM/節能模式?：在中等到重載時以PWM模式工作，輕載時自動進入節能模式以提高效率。
• ?MODE引腳?：用于選擇PWM模式或節能模式，或強制PWM模式。
• ?EN引腳?：使能引腳，用于控制轉換器的開啟和關斷。
• ?FB引腳?：反饋引腳，用于電壓調節。

六、設計指南

• ?外部組件選擇?：提供電感器、電容器和輸入電容器的選擇指南。
• ?穩定性檢查?：指導如何進行環路穩定性和負載瞬態響應的測試。
• ?布局建議?：強調關鍵信號路徑和接地的布局，以最小化噪聲和干擾。

七、封裝與尺寸

• ?封裝類型?：6引腳USON封裝，尺寸為1mm x 1.5mm x 0.6mm。
