TPS54290、TPS54291 和 TPS54292 器件為雙輸出、完全同步降壓 轉換器能夠支持具有最少外部元件數量的應用。它 在 4.5V 至 18V 的輸入電源電壓下運行，并支持低至 0.8V 的輸出電壓 以及高達 90% 的輸入電壓。

集成了高側和低側 MOSFET，以提供完全同步 轉化率更高。通道 1 可提供高達 1.5 A 的連續電流。 同時，通道 2 支持高達 2.5 A 的電流。
*附件：tps54291.pdf

電流模式控制簡化了補償。外部補償增加了 用戶可以靈活地選擇不同類型的輸出電容器。

180° 異相作減少了通過輸入電容器的紋波電流， 具有降低輸入電容、降低 EMI 和增加電容器的優勢 生命。

特性

• 4.5V 至 18V 輸入范圍
• 輸出電壓范圍 0.8 V 至 D 麥克斯 × V在
• 完全集成的雙通道降壓：1.5 A 和 2.5 A
• 三種固定開關頻率版本：
  • TPS54290：300 kHz
  • TPS54291：600 kHz
  • TPS54292：1.2 兆赫
• 集成 UVLO
• 0.8 伏裁判精度為 1% （0°C 至 85°C）
• 內部軟啟動：
  • TPS54290：5.2 毫秒
  • TPS54291：2.6 毫秒
  • TPS54292：1.3 毫秒
• 雙 PWM 輸出 180° 異相
• 每個通道的專用使能
• 用于簡化補償?shù)碾娏髂Ｊ娇刂?/li>
• 外部補償
• 逐脈沖過流保護、2.2A 和 3.8A 過流限制
• 集成自舉開關
• 145°C 時的熱關斷保護
• 16 引腳 PowerPAD? HTSSOP 封裝
• 應用
  • 機頂盒
  • 數字電視
  • DSP 的強大功能
  • 消費電子

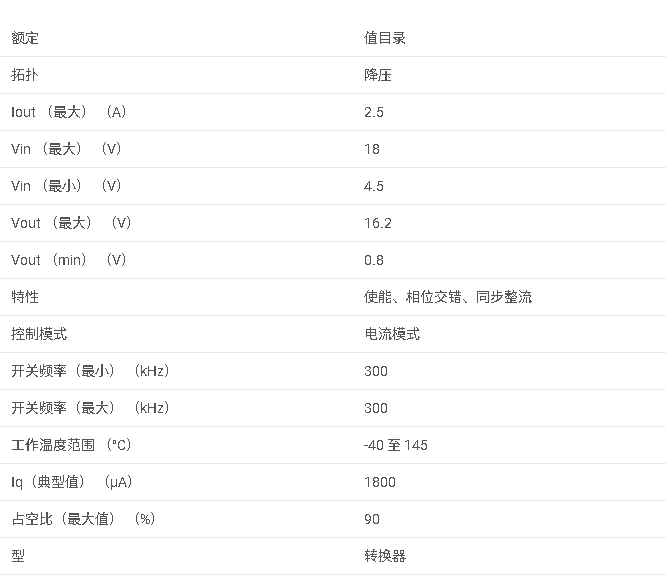

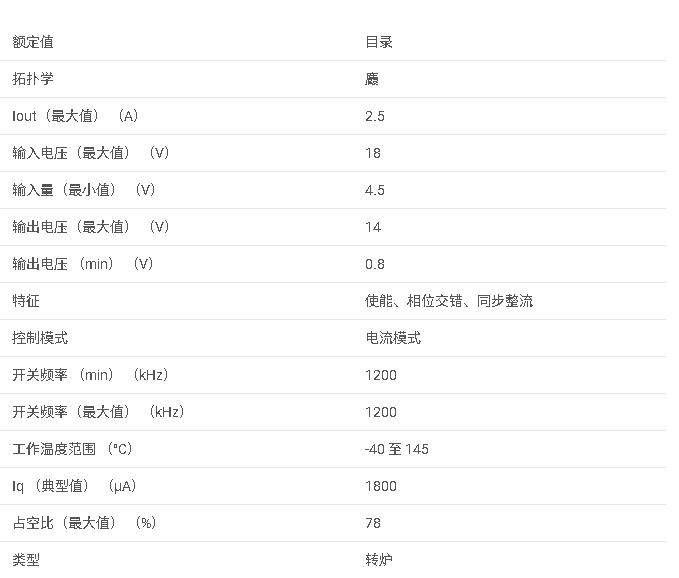

參數

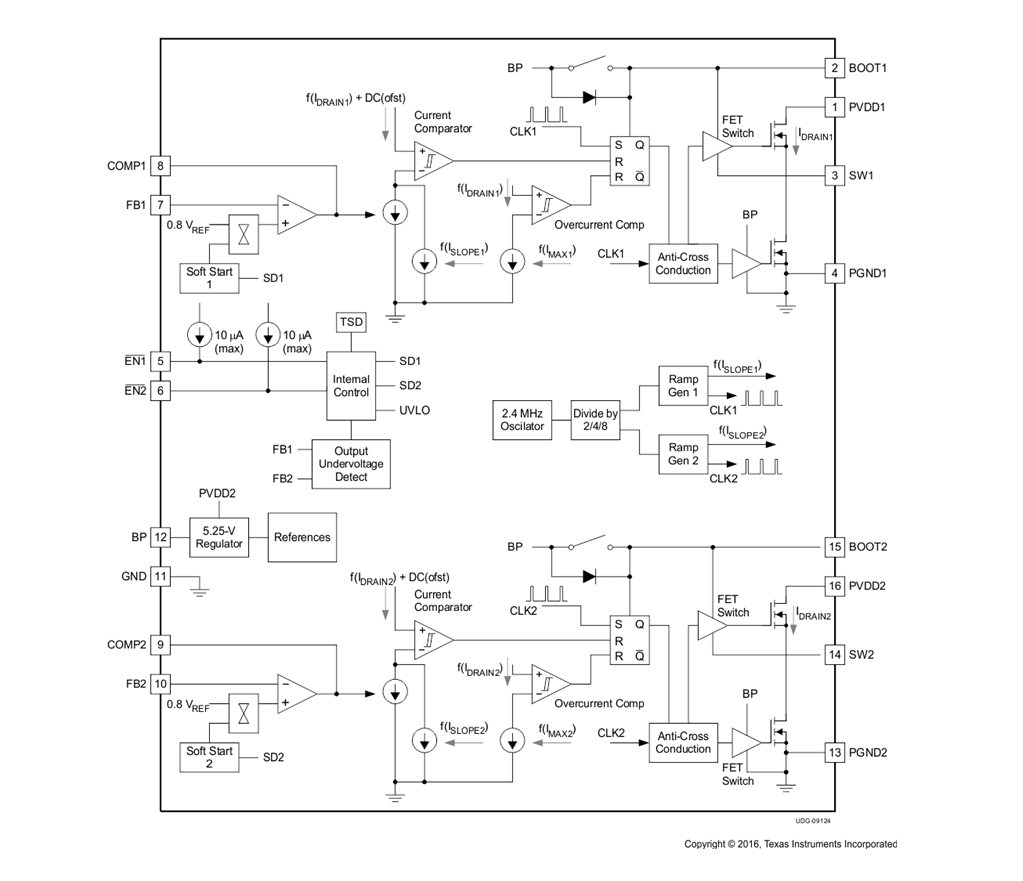

方框圖

1. 設備概述

• ?設備名稱?：TPS54291
• ?類型?：雙路全同步降壓轉換器（Dual, Fully-Synchronous Buck Converter）
• ?特點?：集成MOSFET，提供1.5A和2.5A兩路輸出，高效能，適用于多種電源管理應用。

2. 主要特性

• ?輸入電壓范圍?：4.5V至18V
• ?輸出電壓范圍?：0.8V至D_MAX × V_IN
• ?開關頻率?：600kHz
• ?集成功能?：
  • UVLO（欠壓鎖定）
  • 0.8V參考電壓，精度1%
  • 內部軟啟動
  • 雙路PWM輸出，180°相位差
  • 每通道獨立使能
  • 電流模式控制
  • 外部補償
  • 脈沖逐周期過流保護
  • 集成自舉開關
  • 熱關斷保護（145°C）

3. 應用領域

• 機頂盒
• 數字電視
• DSP電源
• 消費電子產品

4. 功能描述

• ?電流模式控制?：簡化補償設計過程。
• ?180°相位差輸出?：有效減少輸入電容的紋波電流，降低EMI，并延長電容壽命。
• ?獨立使能引腳?：允許用戶獨立控制每個通道的輸出。
• ?軟啟動?：防止啟動時的電流沖擊，保護電路。
• ?過流保護?：提供脈沖逐周期過流保護，防止設備損壞。

5. 封裝與訂購信息

• ?封裝類型?：16引腳PowerPAD HTSSOP
• ?訂購選項?：提供多種封裝和數量選項，滿足不同需求。

6. 技術規格

• ?電氣特性?：包括輸入電壓、輸出電壓、靜態電流、開關頻率、軟啟動時間、過流保護閾值等詳細參數。
• ?熱特性?：提供熱阻、結溫等關鍵熱管理參數。

7. 應用與實現

• ?設計示例?：提供詳細的設計步驟和組件選擇指南，幫助用戶快速實現應用。
• ?布局指南?：給出PCB布局的具體建議，確保最佳性能和熱管理。

8. 設計資源與支持

• ?文檔支持?：提供相關的技術文檔、設計工具和社區資源鏈接。
• ?變更通知?：用戶可以注冊接收文檔更新的通知。
• ?社區資源?：鏈接到TI的E2E在線社區，方便用戶交流和獲取支持。
