EtherCAT轉Profinet網關快速把匯川伺服驅動接入到西門子1200plc案例

在現代工業自動化領域，EtherCAT（以太網控制自動化技術）與ProfiNet（過程現場網絡）是兩大主流的工業通信協議。然而，由于不同設備和系統可能采用不同的協議，如何實現它們之間的無縫連接和數據交換成為了一個重要的問題。本文將通過一個具體的應用案例——使用捷米特EtherCAT轉ProfiNet協議轉換網關來實現與匯川伺服系統的通訊，為大家提供一份詳盡的技術指南。

一、項目背景與需求分析

隨著工業4.0的推進，越來越多的企業開始追求生產線的智能化和柔性化。在這個背景下，汽車總裝線需要引入更先進的控制系統來提高生產效率和靈活性。但是，原有的生產線上已經部署了大量的ProfiNet設備，而新引進的高速控制設備則基于EtherCAT協議。為了實現這兩種協議之間的互聯互通，我們選擇了興達易控EtherCAT轉ProfiNet協議轉換網關。

二、解決方案概述

1. 網關功能介紹

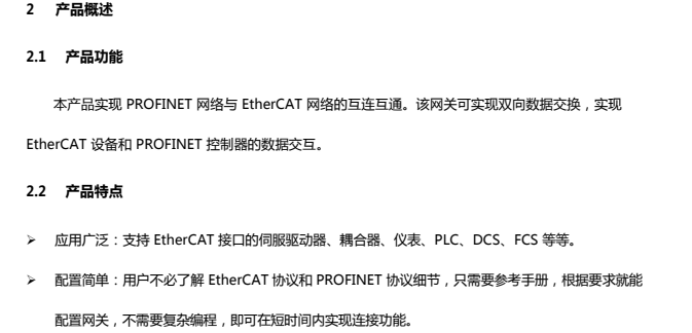

興達易控EtherCAT轉ProfiNet協議轉換網關是一種專門用于連接EtherCAT網絡和ProfiNet網絡的設備。它不僅可以作為ProfiNet網絡中的從站（Slave），還可以作為EtherCAT網絡中的主站（Master）。這種雙重角色使得網關能夠輕松地實現兩種協議之間的數據轉換和傳輸。

2. 系統架構設計

在本項目中，我們將EtherCAT轉ProfiNet網關放置在ProfiNet網絡和EtherCAT網絡之間，形成一個橋梁。具體來說，網關的一側連接到ProfiNet網絡，作為該網絡的一個從站；另一側則連接到EtherCAT網絡，作為該網絡的主站。這樣，原本孤立的兩個網絡就可以通過網關進行數據交換了。

三、實施步驟詳解

1. 硬件安裝

我們需要將興達易控EtherCAT轉ProfiNet協議轉換網關正確接入到現有的網絡環境中。具體操作包括：

連接網線：使用標準的以太網電纜將EtherCAT轉ProfiNet網關的RJ45接口分別連接到ProfiNet網絡和EtherCAT網絡。

供電：確保EtherCAT轉ProfiNet網關有足夠的電力供應，通?？梢酝ㄟ^PoE（Power over Ethernet）方式或者外部電源適配器來實現。

2. 軟件配置

接下來，我們需要對EtherCAT轉ProfiNet網關進行相應的軟件配置，以確保其能夠正常工作并實現預期的功能。主要步驟如下：

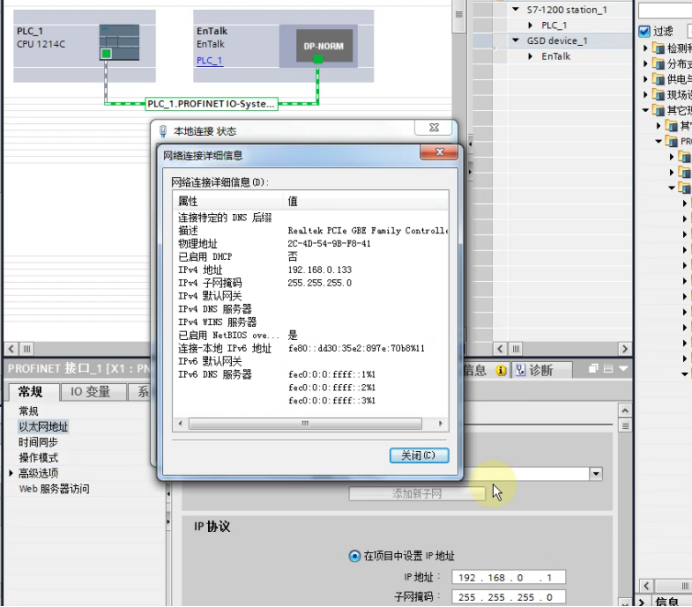

IP地址設置：為EtherCAT轉ProfiNet網關分配一個唯一的IP地址，以便其他設備能夠找到并與之通信。這個地址應該與所在網絡的子網掩碼相匹配。

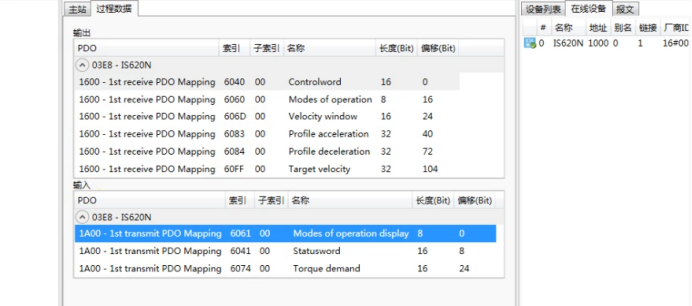

協議參數配置：根據實際需要，調整EtherCAT轉ProfiNet網關的工作模式（如作為ProfiNet從站或EtherCAT主站）、PDO等參數。這些設置通?？梢酝ㄟ^網關的管理界面完成。

3. 測試驗證

我們需要對整個系統進行全面的測試，以確保所有組件都能協同工作并且滿足最初的設計目標。測試內容可能包括但不限于：

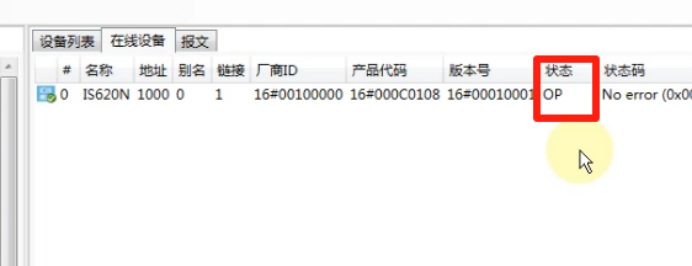

連通性檢查：確認EtherCAT轉ProfiNet網關是否能夠成功加入兩個網絡，并且能夠與其他設備建立穩定的連接。

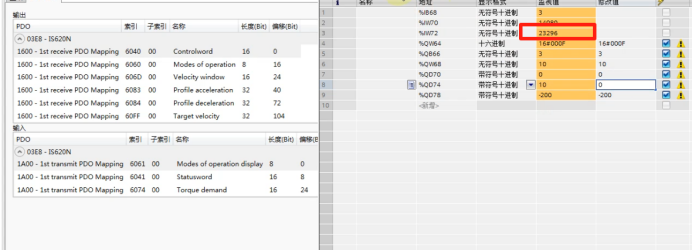

數據傳輸測試：發送一些簡單的命令或者文件，觀察它們是否能夠順利地從一個網絡傳遞到另一個網絡。同時，也要關注傳輸過程中的延遲和丟包情況。

四、總結與展望

通過本次應用案例的介紹，我們可以看到EtherCAT轉ProfiNet協議轉換網關在工業自動化領域中的巨大價值。它不僅能夠幫助企業解決多協議共存的難題，還能促進生產過程的優化和完善。當然，除了本文提到的應用場景外，這類產品還廣泛應用于其他許多行業，比如食品包裝機械、印刷設備等。相信隨著技術的不斷發展和完善，未來會有更多創新的應用出現，進一步推動制造業向更高水平邁進。
