一、項目背景

在自動化生產系統中，經常會遇到不同品牌設備之間需要進行數據交互和協同工作的情況。本案例中，需要實現西門子1200PLC與松下A6B系列伺服驅動器的通訊，以實現對伺服電機的精確控制。由于兩者采用不同的通訊協議，直接通訊存在困難，因此引入JM-ECTM-PN協議轉換網關來解決這一問題。

二、硬件設備

1.西門子1200PLC：選用 CPU 1214C DC/DC/DC 型號，具備豐富的 I/O 接口和以太網通訊功能，用于控制邏輯的編寫和數據處理。

2.松下 A6B 系列伺服驅動器：搭配對應的伺服電機，具備高精度的位置、速度和轉矩控制能力。

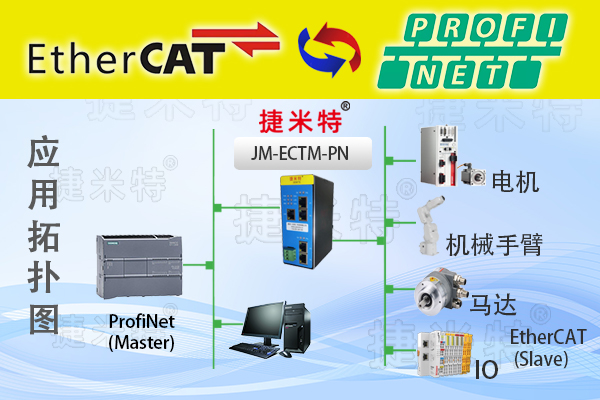

3.JM-ECTM-PN協議轉換網關：一端支持PROFINET協議與西門子1200PLC通訊，另一端支持松下 EtherCAT 協議與松下 A6B 系列伺服驅動器通訊。

4.網線：用于連接西門子1200PLC、JM - ECTM - PN 協議轉換網關以及松下 A6B 系列伺服驅動器。

5.電源模塊：為各設備提供穩定的電源。

三、硬件連接

1.西門子1200PLC與JM-ECTM-PN協議轉換網關連接

o使用網線將西門子 1200 PLC 的以太網口與 JM - ECTM - PN 協議轉換網關的 PROFINET 端口相連。確保連接牢固，網線指示燈正常亮起。

2.JM-ECTM-PN協議轉換網關與松下 A6B 系列伺服驅動器連接

o根據松下 A6B 系列伺服驅動器的通訊接口類型，選擇合適的線纜將捷米特JM-ECTM-PN協議轉換網關的EtherCAT協議端口與伺服驅動器的相應通訊接口連接。連接完成后，檢查通訊線纜是否連接正確，無松動現象。

四、軟件配置

1.西門子 1200 PLC 編程

o打開 TIA Portal 軟件，創建一個新的項目，并添加 CPU 1214C 設備。

o在 OB1 組織塊中編寫控制程序。例如，通過定義變量來設置伺服電機的目標位置、速度等參數，并將這些參數通過 PROFINET 發送給JM-ECTM-PN協議轉換網關。

o示例代碼如下：

1.JM-ECTM-PN協議轉換網關配置

o打開JM-ECTM-PN協議轉換網關的配置軟件。

o在 PROFINET 配置界面，設置網關的 IP 地址，使其與西門子 1200 PLC 處于同一網段。例如，PLC 的 IP 地址為 192.168.0.10，可設置網關的 IP 地址為 192.168.0.11。

o配置 PROFINET 通訊參數，如設備名稱、子網掩碼等，確保與 PLC 的設置相匹配。

o在EtherCAT協議配置界面，設置與松下 A6B 系列伺服驅動器通訊的參數，如站號、波特率等。站號需與伺服驅動器的實際設置一致，波特率根據驅動器支持的范圍和實際需求選擇，例如 10Mbps。

o映射西門子 1200 PLC 發送過來的數據到松下 A6B 系列伺服驅動器所需的寄存器地址。例如，將 PLC 發送的目標位置數據映射到伺服驅動器的位置設定寄存器，將目標速度數據映射到速度設定寄存器。

2.松下A6B系列伺服驅動器設置

o通過伺服驅動器的操作面板或上位機軟件，設置通訊參數，使其與 JM - ECTM - PN 協議轉換網關的EtherCAT協議設置相匹配。例如，設置站號、波特率等參數。

o設置伺服驅動器的控制模式，如位置控制模式、速度控制模式等。在本案例中，若需要精確控制伺服電機的位置，可設置為位置控制模式。

o確認伺服驅動器的參數設置保存無誤。

五、調試與測試

1.硬件檢查

o再次檢查所有硬件設備的連接是否牢固，電源是否正常供電。確保各設備的指示燈狀態正常，如 PLC 的運行指示燈、協議轉換網關的通訊指示燈、伺服驅動器的電源指示燈等。

2.軟件下載與監控

o將編寫好的西門子 1200 PLC 程序下載到 PLC 中，并啟動監控功能。觀察程序中設置的參數是否正確，如目標位置、速度等參數是否與預期一致。

o在JM-ECTM-PN協議轉換網關配置軟件中，查看通訊狀態，確保 PROFINET 和 EtherCAT協議兩端的通訊都已建立，數據能夠正常傳輸。

o通過松下 A6B 系列伺服驅動器的操作面板或上位機軟件，查看接收到的參數是否正確，如目標位置、速度等參數是否與 PLC 發送的一致。

3.功能測試

o在 PLC 程序中發送啟動命令，觀察伺服電機是否按照設定的目標位置和速度運行。

o改變 PLC 程序中的目標位置和速度參數，再次觀察伺服電機的運行狀態是否隨之改變。例如，將目標位置從 10000 個脈沖改為 20000 個脈沖，觀察伺服電機是否能夠準確移動到新的位置。

o檢查伺服電機的運行精度和穩定性，如有偏差，可適當調整伺服驅動器的增益參數等，以?xún)?yōu)化控制效果。

六、總結

通過JM-ECTM-PN協議轉換網關，成功實現了西門子1200PLC與松下A6B系列伺服驅動器的通訊。在實際項目中，這種跨品牌設備的通訊方案能夠有效整合不同品牌的優勢設備，提高自動化生產系統的靈活性和功能性。在實施過程中，硬件連接的準確性和軟件配置的合理性是確保通訊成功的關鍵，同時，調試與測試階段的細致工作能夠及時發現并解決潛在問題，保障系統的穩定運行。
