TPS54327 器件是一種自適應導通時間 D-CAP2? 模式 同步降壓轉換器。TPS54327 使系統設計人員能夠完成各種 End Equipment 的電源總線穩壓器具有成本效益高、元件數量少、待機時間短 當前解決方案。TPS54327 的主控制回路使用 D-CAP2 模式控制，其中 提供快速瞬態響應，無需外部補償元件。TPS54327 還具有 一種專有電路，使器件能夠采用低等效串聯電阻 （ESR） 輸出電容器，如 POSCAP 或 SP-CAP，以及超低 ESR 陶瓷電容器。設備 采用 4.5V 至 18V VIN 輸入工作。輸出電壓可在 0.76 V 至 7 V 之間編程。 該設備還具有可調節的軟啟動時間。TPS54327采用 8 引腳 DDA 封裝 封裝和 10 引腳 DRC，設計工作溫度范圍為 –40°C 至 85°C。
*附件：tps54327.pdf

特性

• D-CAP2? 模式可實現快速瞬態
  響應
• 低輸出紋波，并允許使用陶瓷輸出
  電容器
• 寬 V在輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76 V 至 7 V
• 針對低占空比應用
  進行了優化
  的高效集成 FET – 100 mΩ（高壓側）和 70 mΩ（低壓側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 700kHz 開關頻率 （f 西 南部 )
• 逐周期過流限制
• 應用
  • 低壓系統的廣泛應用
    • 數字電視電源
    • 高清藍光光盤?播放器
    • 聯網家庭終端
    • 數字機頂盒 （STB）

參數

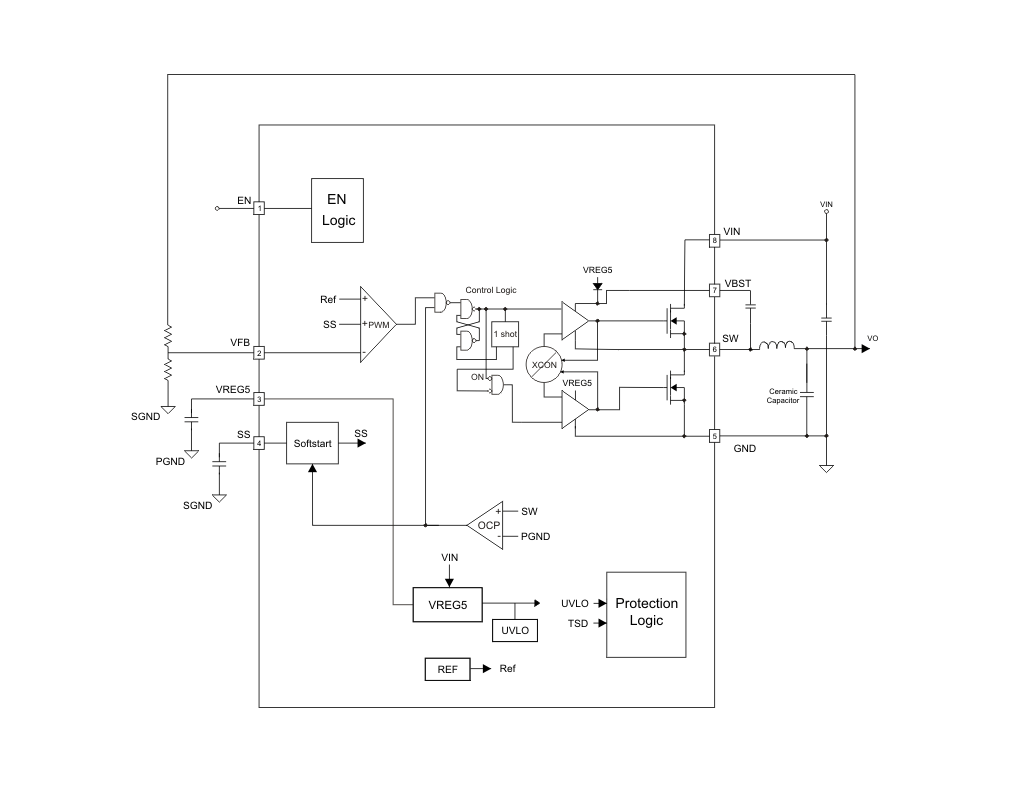

方框圖

1. 產品概述

TPS54327是一款同步降壓（Buck）DC-DC轉換器，集成了3A輸出能力的N溝道MOSFET，適用于4.5V至18V輸入電壓范圍，輸出電壓可調范圍為0.76V至7V。該轉換器采用D-CAP2?模式控制，提供快速瞬態響應和低輸出紋波，特別適用于低電壓系統的電源管理，如數字電視電源、高清藍光播放器、網絡家庭終端和數字機頂盒等。

2. 主要特性

• ?D-CAP2?模式控制?：實現快速瞬態響應，無需外部補償組件。
• ?寬輸入電壓范圍?：支持4.5V至18V的輸入電壓。
• ?低輸出紋波?：支持使用陶瓷等低ESR輸出電容。
• ?高效率?：內置高效FET，輕載時自動進入Eco-Mode?，提高能效。
• ?軟啟動功能?：具有可調軟啟動時間和預偏置軟啟動特性，防止啟動時的電流沖擊。
• ?過流保護?：采用周期性過流限制，保護轉換器免受損壞。
• ?熱關斷和欠壓鎖定（UVLO）保護?：確保器件在異常條件下安全工作。

3. 功能描述

• ?PWM操作?：采用自適應導通時間PWM控制器，結合D-CAP2?模式控制，實現偽固定頻率操作。
• ? Eco-Mode? ?：在輕載條件下自動跳過周期，提高能效。
• ?軟啟動和預偏置軟啟動?：確保輸出電壓在啟動時平滑上升，避免預偏置輸出時的電流拉取。
• ?電流保護?：通過監測低側FET開關電壓實現過流保護，防止過載損壞。

4. 應用與實現

• ?輸出電壓設置?：通過外部反饋電阻分壓器調整輸出電壓。
• ?輸出濾波器設計?：推薦使用LC濾波器，具體電感和電容值需根據輸出電壓和紋波要求選擇。
• ?布局指南?：強調輸入開關電流環路的最小化，SW節點應盡量小且短，以減少寄生電容和電感，同時降低輻射發射。

5. 電氣特性

• ?開關頻率?：700kHz。
• ?熱特性?：具有熱關斷功能，當結溫超過閾值時自動關斷。
• ?UVLO保護?：監測VREG5電壓，低于閾值時關斷轉換器。

6. 封裝與訂購信息

• ?封裝類型?：提供8引腳DDA（HSOP）和10引腳DRC（VSON）兩種封裝選項。
• ?訂購信息?：包括不同的封裝選項、批量和RoHS合規性信息。

7. 注意事項

• ?靜電放電（ESD）保護?：器件具有有限的ESD保護能力，處理時需采取防靜電措施。
• ?設計驗證?：用戶需自行驗證和測試設計實施，以確保系統功能性。
