在PCB設計中，“淚滴”雖不起眼，卻如同橋梁的加固結構，默默守護著電路連接的可靠性。它的應用看似簡單，實則暗藏玄機。今天，我們就來聊聊淚滴焊盤的講究之處。

一、淚滴是什么？為何而存在？

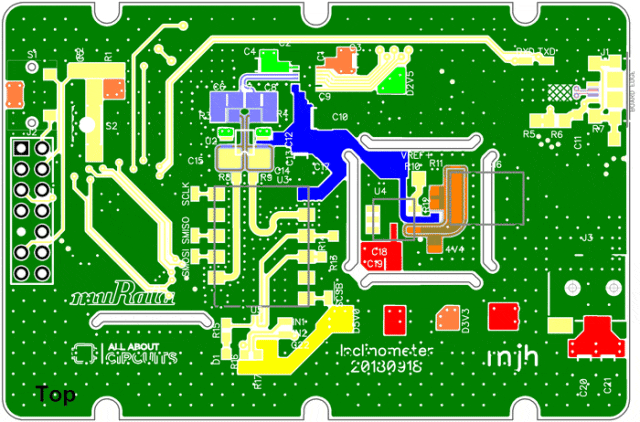

淚滴（Teardrop）指在導線與焊盤/過孔連接處，設計成水滴狀的漸變過渡區。它絕非裝飾，而是解決三大關鍵問題：

機械加固：防止焊接或機械應力下導線與焊盤連接處撕裂、銅箔剝離。

阻抗平滑：減少高速信號傳輸中因線寬突變?cè)斐傻淖杩共贿B續和信號反射。

良率提升：降低酸蝕工藝中連接點過細導致的蝕刻不凈或斷線風險。

二、何時必須加淚滴？這些場景別忽略

高速信號線：DDR內存、高速串行總線（USB、PCIe、SATA等）對阻抗連續性要求極高，淚滴可減少信號畸變。

不加淚滴風險：信號完整性下降，眼圖質量惡化。

大電流線路：電源線、功率器件連接處電流大，連接點需足夠載流能力。

不加淚滴風險：發熱集中，長期使用可能燒斷連接處。

細導線連接：使用較細線寬（如<0.2mm）連接焊盤/過孔時，機械強度先天不足。

不加淚滴風險：生產或維修時易被碰斷。

易受應力位置：板邊連接器、需要插拔的元件焊盤、測試點等。

不加淚滴風險：插拔或測試中焊盤易剝離。

高密度板制造工藝需求：部分PCB廠家在蝕刻精度受限時，明確要求添加淚滴提升良率。

三、何時可省略淚滴？避免畫蛇添足

超密集布線區域：淚滴可能侵占鄰近走線空間，加劇串?dāng)_，此時優先保障布線間距。

解決方案：局部區域關閉淚滴功能。

射頻微波電路：淚滴形狀可能引入微小寄生電容/電感，影響高頻性能精確控制。

解決方案：優先確保阻抗模型準確，必要時省略。

BGA底部過孔/焊盤：淚滴可能使綠油開窗復雜化，增加短路風險。

解決方案：BGA區域通常不添加淚滴。

標準低速、低電流數字信號：可靠性要求不高時，可省略以簡化設計。

四、設計淚滴的關鍵參數

形狀：常見弧形（水滴狀）、線性（錐形）。弧形過渡更平滑，應用更廣。

尺寸：

過度區長度：通常為線寬的1-3倍，過長浪費空間，過短效果減弱。

寬度漸變：從導線寬度平滑過渡到焊盤直徑。漸變斜率不宜過陡。

軟件設置：CAD工具（Altium, KiCad, Allegro等）均支持自動淚滴生成。

務必檢查：生成后需人工檢查是否有畸形淚滴、是否造成DRC錯誤（如間距不足）。

五、總結：淚滴應用的黃金法則

“該加必加”：高速、大電流、細線、高應力區域是淚滴的“主戰場”。

“靈活取舍”：高密度、射頻、BGA區域需謹慎評估，必要時舍棄。

“參數適中”：尺寸合理，過渡平滑，避免引入新問題。

“工具+檢查”：善用軟件自動生成，但人工檢查驗證必不可少。

淚滴雖小，卻承載著PCB可靠運行的深層邏輯。掌握其精髓，是工程師從“能畫板”邁向“懂設計”的關鍵一步。在電路的世界里，那些微小處的用心加固，往往決定了整個系統能否在震蕩中保持穩定。
