摘要

隨著工業企業對用電安全性、連續性和智能化水平要求的不斷提升，傳統低壓配電系統中常見的接地故障、漏電隱患已成為影響工廠運行穩定性和安全生產的重要問題。尤其在IT配電系統廣泛應用的冶金、化工、礦山、船舶等行業中，實時的絕緣監測顯得尤為關鍵。本文以安科瑞工業絕緣監測方案為基礎，探討其在工廠配電系統中的實際應用價值和技術優勢，展示一套完整的“預警+定位+遠程”監控體系對工業用戶帶來的安全保障與效率提升。

1. 引言

在現代工業生產中，電力系統作為能源供應的核心支撐，其安全性與穩定性直接關系到企業生產的連續性和設備運行的可靠性。尤其在鋼鐵、化工、礦山、船舶、電子制造等高負荷、高復雜度用電場景中，配電系統長時運行于惡劣環境，極易發生電纜老化、絕緣退化、線路受潮等隱患，成為誘發接地故障、設備損壞甚至電氣火災的主要原因之一。

傳統配電系統通常采用人工巡檢、事后維修等“被動響應”模式，難以及時發現并定位隱性絕緣故障，存在預警滯后、排查困難、運維成本高等問題。與此同時，隨著企業用電需求的持續增長和配電網絡的不斷擴展，電氣系統的智能化、可視化、預防性管理需求日益凸顯。

為此，基于實時監測、智能診斷與遠程運維理念的工業絕緣監測系統應運而生。該系統通過對配電回路絕緣狀態的持續在線監控，實現從“故障被動處理”向“隱患主動預警”的轉變，為工業配電系統安全運行提供了解決思路。

本文以安科瑞工業絕緣監測解決方案為基礎，結合實際工廠應用場景，系統分析其在工業配電系統中的功能結構、技術特點與實施成效，旨在為企業電氣安全管理與智能運維提供有效的實踐參考與技術支持。

2.應用背景

3.工廠配電系統中的隱患挑戰

在工業領域，電氣系統長時間、高負載運行，容易導致設備絕緣老化、濕熱環境腐蝕、線路損傷等問題，進而引發：

設備接地故障，導致跳閘、停產；

漏電電流積累，引發電氣火災；

配電系統中斷，影響連續性生產；

隱性故障排查困難，增加運維成本。

尤其在礦山、鋼鐵、化工、船舶等場景下，供電系統大多采用IT系統（不接地），傳統保護方式無法及時識別絕緣失效，亟需引入工業絕緣監測及故障定位系統。

4. 安科瑞絕緣監測系統

為了提高供電的連續性、可靠性和安全性，許多重要生產場所也采用了IT配電系統（不接地供電系統）。

安科瑞工業絕緣監測及故障定位產品主要應用于工業領域， 如礦井、礦山、玻璃廠、電爐和試驗設備、船舶、海上平臺、 岸電、冶金廠、化工廠、爆炸危險場所、計算機中心以及應急電源等。通常裝設絕緣監測儀用來實時監測系統對地的絕緣狀況 ,當系統出現接地故障時，及時報警，提醒并排查故障。

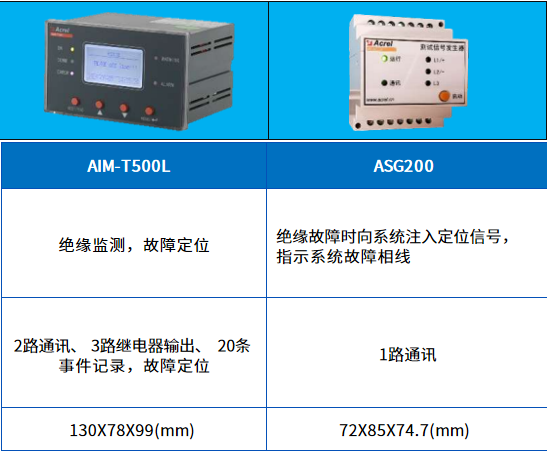

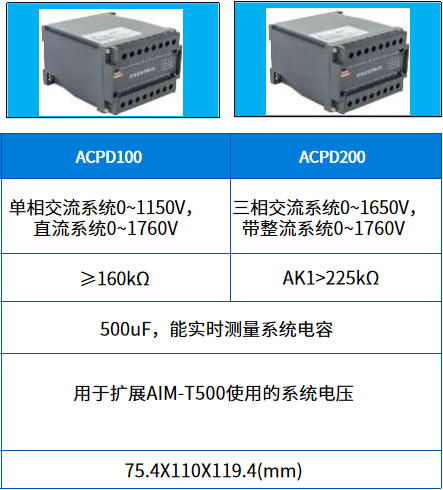

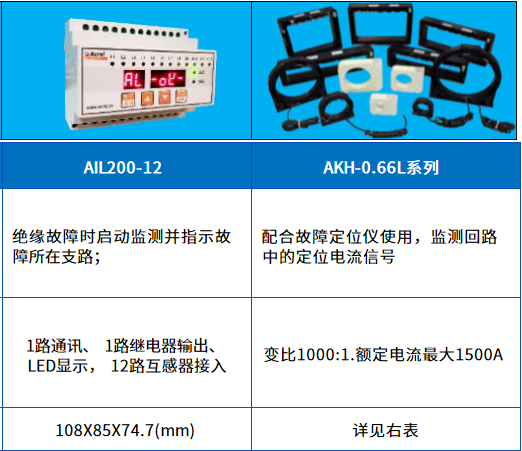

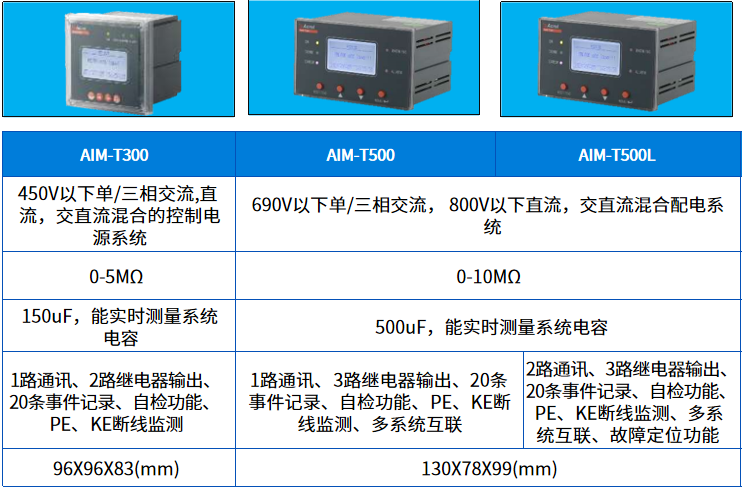

4.1 組成部分

3. 典型應用場景

3.1 礦井/礦山供電系統

多處豎井、采掘區設有分布式配電點；

高濕、高溫環境下絕緣退化嚴重；

項目中布設多個絕緣監測點與集中上位機平臺，實現井下故障快速定位和云端遠程監管。

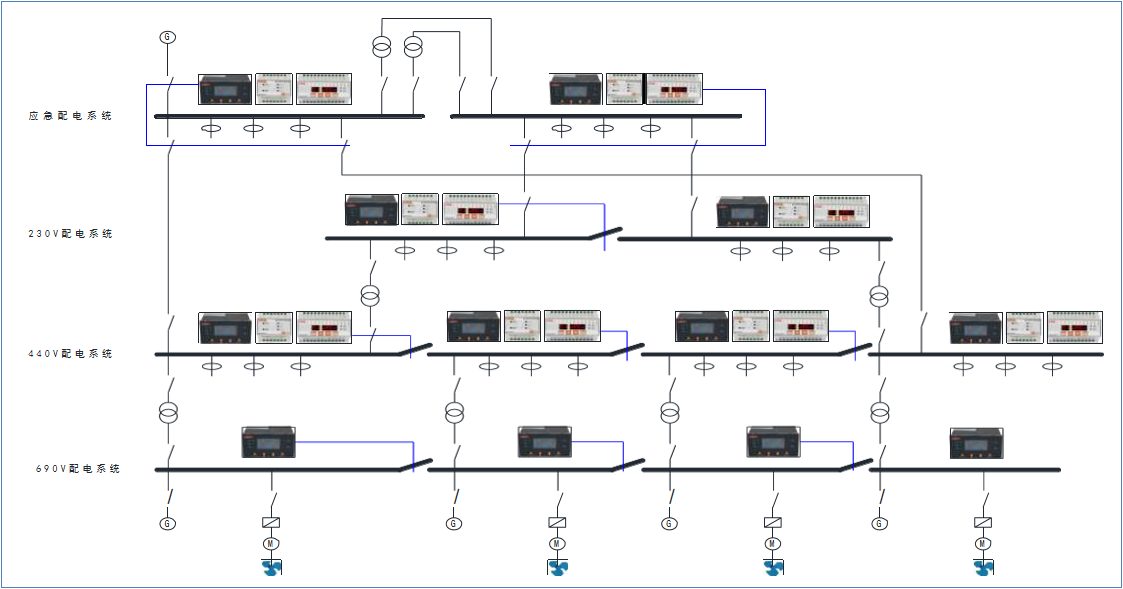

3.2 船舶/海上平臺電網

系統多源切換（岸電、柴油發電、UPS等），穩定性要求高；

利用AIMT500L實現主/應急/廚房等回路的絕緣狀態監測，提升船舶出航安全等級。

3.3 UPS配電/機房系統

監控電源+輸出系統組成復雜，電纜線路多；

應用多套絕緣監測設備，可集中識別各回路故障，避免停電事故影響數據中心運行。

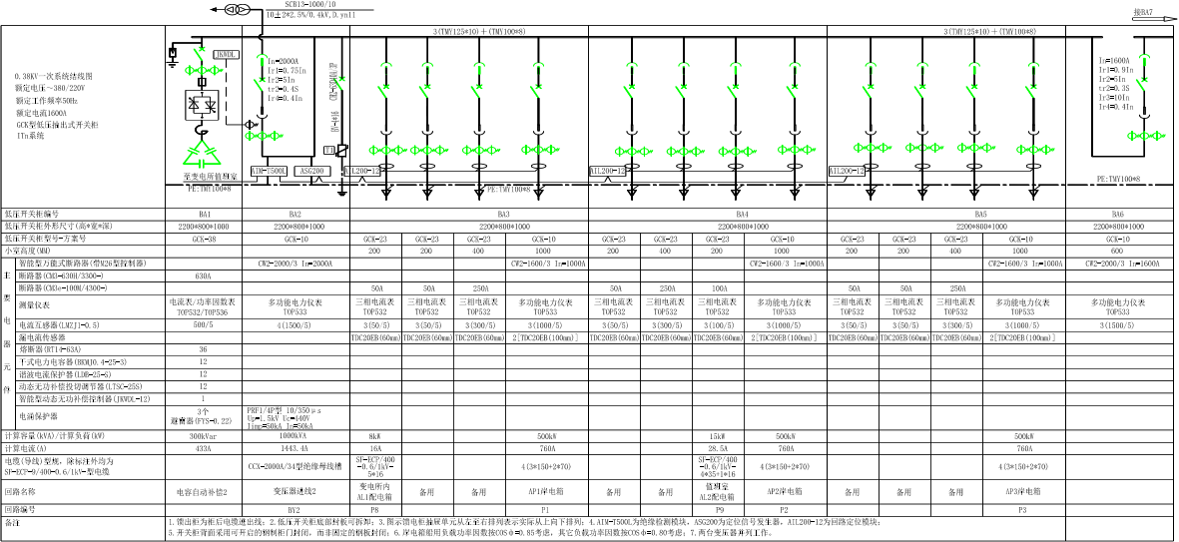

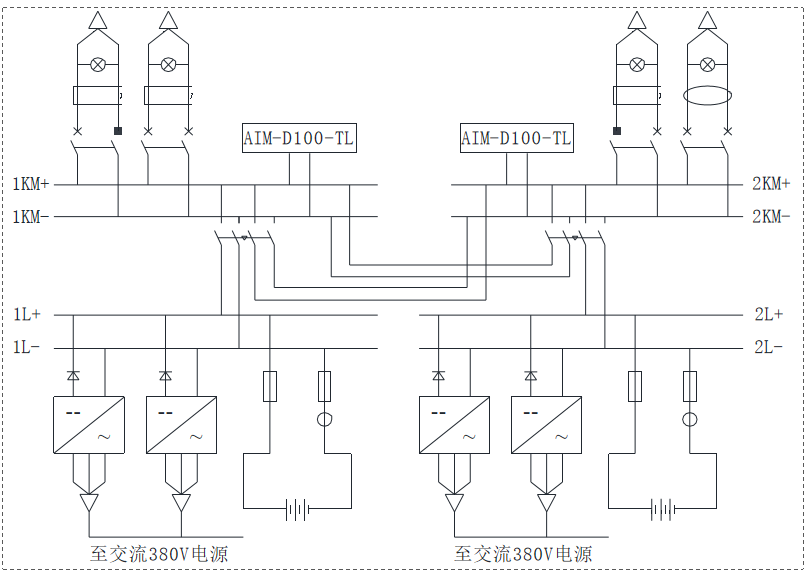

3.4 發電廠、變電站等直流屏， UPS供電系統

直流屏接入交流380V電源，電池模塊平時充 電，當AC380V電源失電后，直流母線使用備用 電池供電。 絕緣監測儀可以監測直流母線和支 路的絕緣情況，當直流系統中任意位置發生絕 緣損壞或者單相接地的情況，儀表發出報警信 號，提示工作人員排查故障。

3.5 直流充電樁

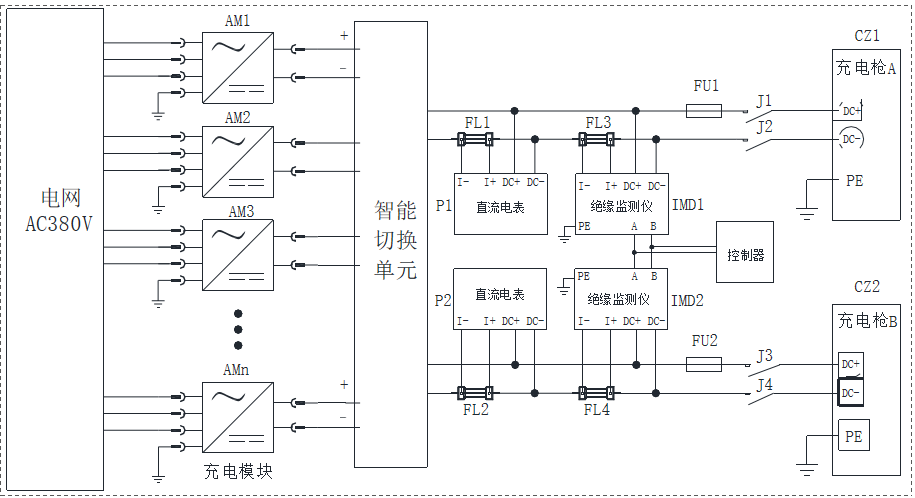

該示例為一個雙槍120kW直流充電樁。絕緣監測儀由控制器測量電壓、電阻和電流 。 充電樁使用時，單獨使用A槍或B槍時， 控制器控制對應IMD1或者IMD2絕緣監測儀先 進行絕緣監測； 雙槍同時使用時，控制器控制IMD1絕緣監測儀絕緣監測。

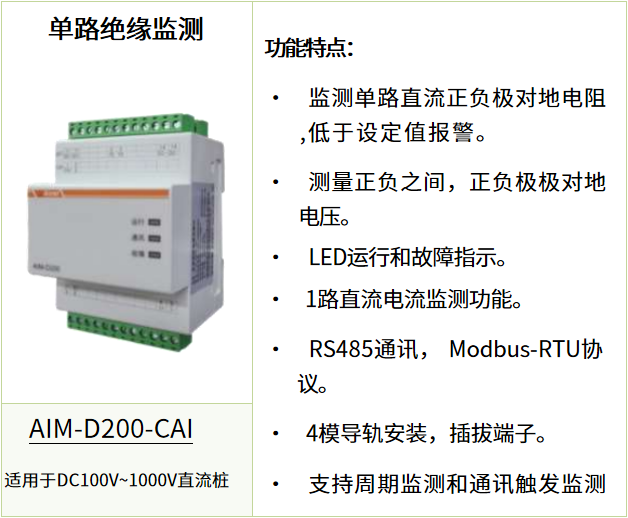

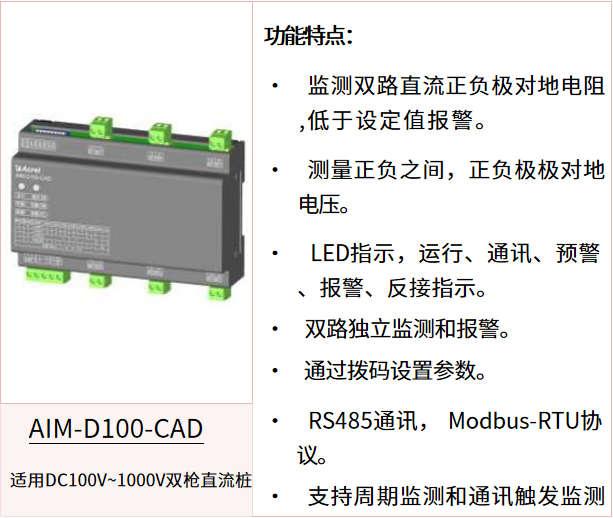

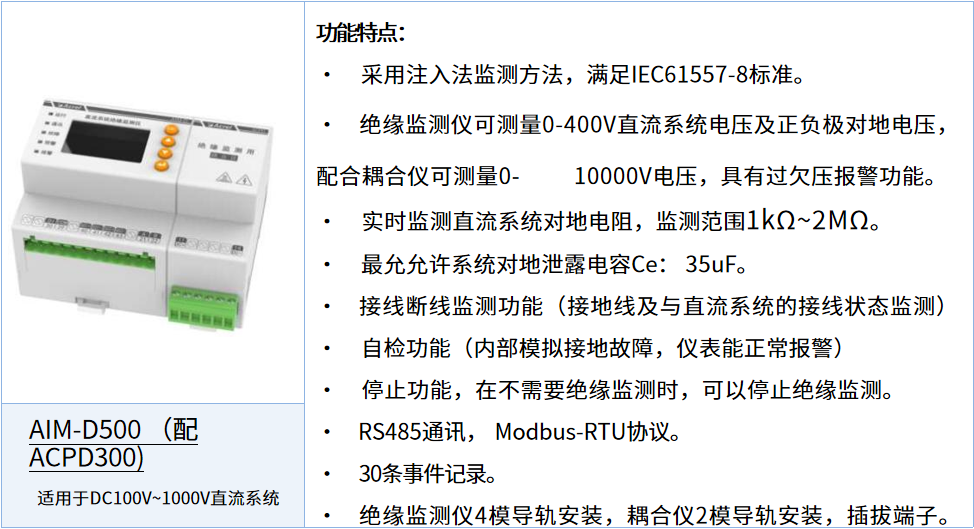

4. 直流絕緣監測硬件設備

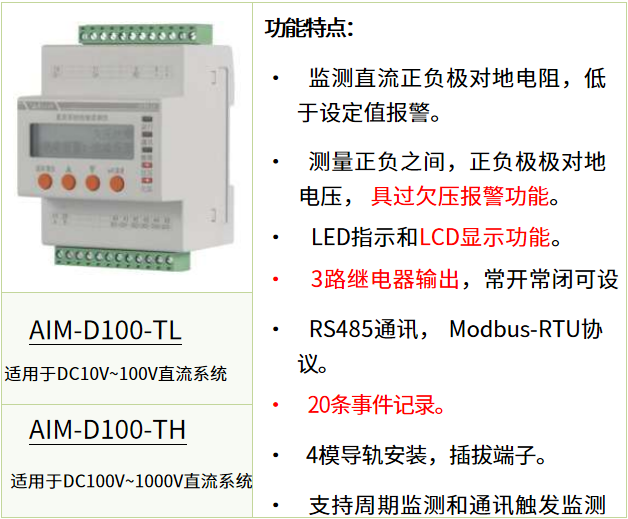

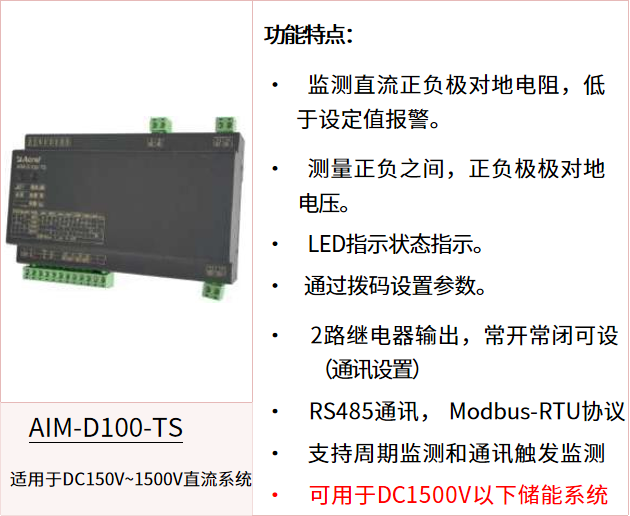

AIM-D100-T系列通用型直流絕緣監測儀

5. 技術優勢

安全性提升

實時絕緣狀態報警，消除火災隱患；

絕緣電阻異常早預警，避免擴大損害。

運維效率提升

支持遠程平臺集中監控；

故障回路定位，減少人工排查時間。

穩定運行保障

滿足連續性生產需求，特別適合重載工況；

整體系統模塊化，支持帶電更換與快速擴展。

合規與標準支持

滿足GB50070、GB/T18216.8、18216.9等國家標準；

適配各類低壓配電系統（AC≤1000V/DC≤1500V）。

結語

隨著工業企業向“安全、智能”方向發展，傳統配電系統已無法滿足日益嚴苛的安全監管需求。以安科瑞AIMT系列為代表的工業絕緣監測方案，結合實時監測定位與遠程管理，為各類工業配電系統構建了堅實的用電安全防線。在今后更多工廠智能化改造過程中，工業絕緣監測系統將成為電氣安全不可或缺的重要一環。
