TPS6213x 系列是易于使用的同步降壓直流/直流轉換器，針對高功率密度應用進行了優化。典型的 2.5 MHz 高開關頻率允許使用小型電感器，并通過使用 DCS-Control 拓?fù)涮峁┛焖偎矐B(tài)響應和高輸出電壓精度。

這些器件具有 3V 至 17V 的寬工作輸入電壓范圍，非常適合由鋰離子或其他電池以及 12V 中間電源軌供電的系統。它們?cè)?0.9V 至 6V 的輸出電壓下支持高達 3A 的連續輸出電流（具有 100% 占空比模式）。輸出電壓?jiǎn)?dòng)斜坡由軟啟動引腳控制，該引腳允許作為獨立電源或跟蹤配置運行。通過配置 Enable 和 open-drain Power Good 引腳，也可以進行電源排序。
*附件：tps62130a.pdf

在省電模式下，這些器件的 V 靜態電流約為 17 μA 在 .如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。

該器件提供可調和固定輸出電壓版本，采用 3 mm × 3 mm （RGT） 的 16 引腳 VQFN 封裝。

特性

• DCS-Control? 拓?fù)?/li>
• 輸入電壓范圍：3 V 至 17 V
• 高達 3A 的輸出電流
• 0.9 V 至 6 V 的可調輸出電壓
• 引腳可選輸出電壓（標稱值，+ 5%）
• 可編程軟啟動和跟蹤
• 無縫省電模式轉換
• 靜態電流為 17 μA（典型值）
• 可選工作頻率
• 電源正常輸出
• 100% 占空比模式
• 短路保護
• 過熱保護
• 與 TPS62140 和 TPS62150 引腳對引腳兼容
• 采用 3mm × 3mm QFN-16 封裝
• 使用 TPS82130 加快設計速度

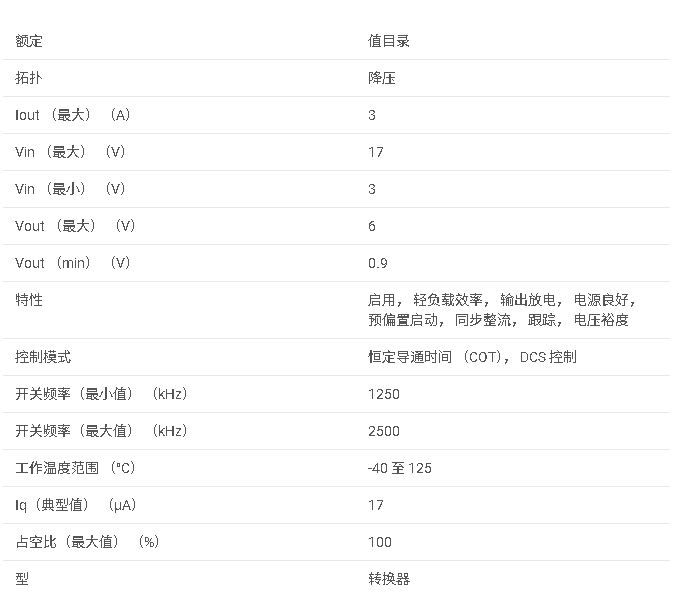

參數

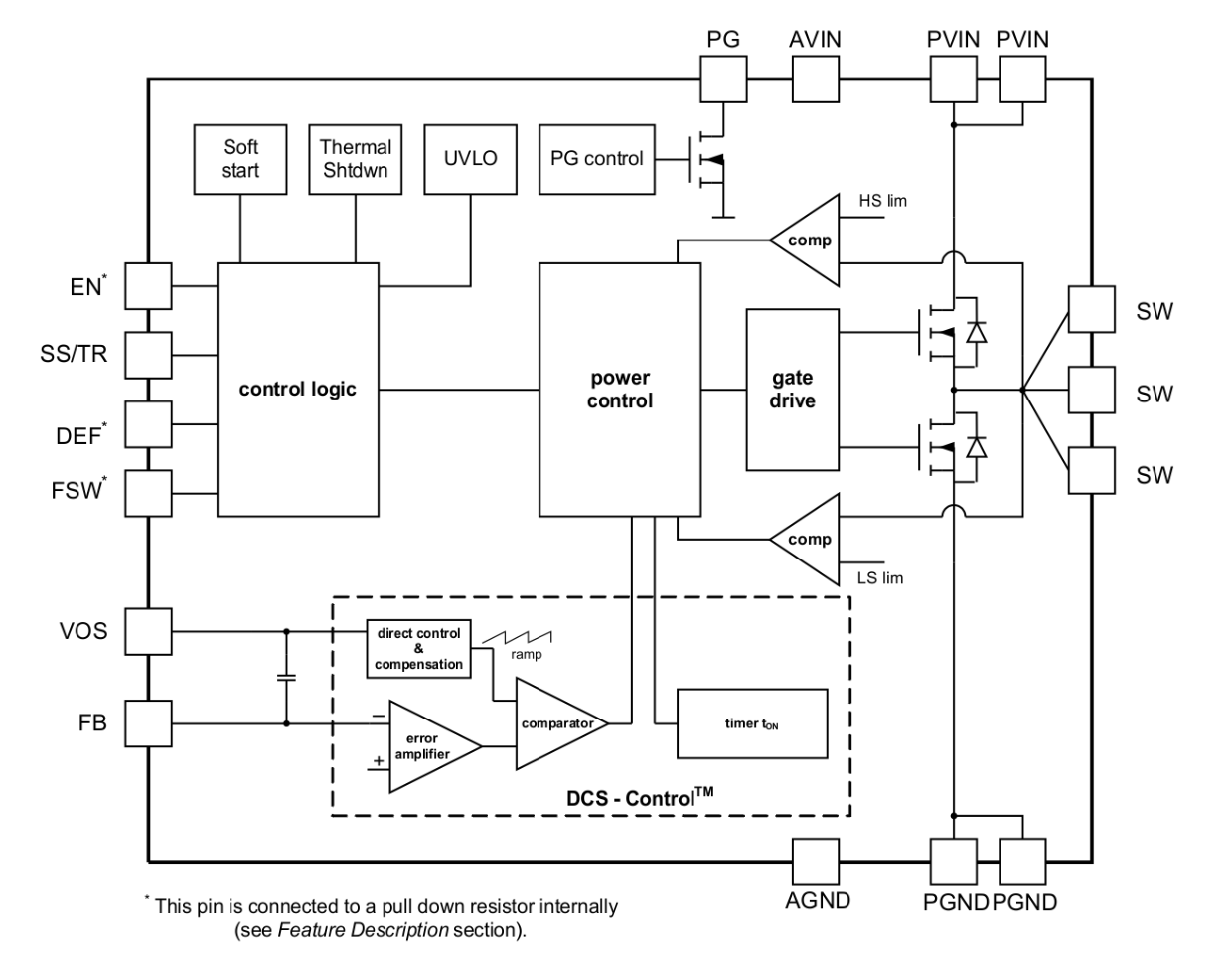

方框圖

一、產品概述

TPS62130A是一款高性能、易于使用的同步降壓DC-DC轉換器，適用于3V至17V的寬輸入電壓范圍，能夠提供高達3A的輸出電流。該轉換器采用DCS-Control?拓?fù)浣Y(jié)構，具有高效率、低紋波和快速瞬態響應等特點，特別適用于需要高功率密度的應用場合。

二、主要特性

• ?寬輸入電壓范圍?：3V至17V。
• ?高輸出電流?：可達3A。
• ?可調輸出電壓?：0.9V至6V，支持引腳選擇固定輸出電壓（TPS62131/2/3）。
• ?高效率?：采用同步整流技術，提高效率。
• ?低紋波?：輸出電壓紋波低，減少干擾。
• ?快速瞬態響應?：使用DCS-Control?拓?fù)浣Y(jié)構，實現快速響應。
• ?多種保護功能?：包括過溫保護、短路保護、過流保護等。
• ?小型封裝?：采用3mm x 3mm QFN-16封裝，節省空間。
• ?電源良好輸出?：提供電源良好信號，方便系統監控。

三、應用領域

• 標準12V電源軌供電
• 單個或多個鋰離子電池供電的POL電源
• 固態硬盤（SSD）
• 嵌入式系統
• 低壓差線性穩壓器（LDO）替換
• 移動PC、平板電腦、調制解調器、相機
• 服務器、微服務器
• 數據終端、銷售點系統（ePOS）

四、功能描述

1. DCS-Control?拓?fù)浣Y(jié)構

• 結合滯回控制、電壓模式控制和電流模式控制的優點，實現快速響應和高效率。
• 支持PWM模式和省電模式無縫切換，提高輕載效率。

2. 輸出電壓調節

• 可調版本通過FB引腳連接的分壓電阻器設置輸出電壓。
• 固定輸出電壓版本通過內部電阻分壓器設置，無需外部電阻。

3. 軟啟動和跟蹤

• 軟啟動功能通過SS/TR引腳連接的外部電容實現，避免開機時的浪涌電流。
• 跟蹤功能允許輸出電壓跟隨SS/TR引腳的外部電壓變化。

4. 電源良好輸出

• PG引腳提供電源良好信號，當輸出電壓達到穩定時，PG引腳被拉高。
• TPS62130A的PG引腳在關斷時為低電平，可用于主動放電。

5. 保護功能

• 過溫保護：當結溫超過設定值時，自動關斷輸出。
• 短路保護：在短路情況下限制輸出電流，防止損壞。
• 過流保護：限制輸出電流，防止過載。

五、設計指南

1. 外部組件選擇

• 根據應用需求選擇合適的電感、電容和電阻。
• 電感的選擇應考慮紋波電流、輸出電壓紋波和效率等因素。
• 輸出電容應選擇低ESR的陶瓷電容，以減小輸出電壓紋波。

2. 布局和散熱

• 輸入和輸出電容應盡可能靠近IC放置，以減少ESR和ESL。
• 反饋電阻分壓器應靠近FB引腳放置，以減少噪聲干擾。
• 熱焊盤應連接到PCB上的散熱區域，以提高散熱性能。

六、封裝和材料信息

TPS62130A采用3mm x 3mm QFN-16封裝，符合RoHS標準。封裝材料信息包括熱阻、引腳分配、包裝尺寸等詳細信息。
