TLV62130 器件是易于使用的同步降壓 DC-DC 轉換器，針對高功率密度應用進行了優化。典型的 2.5 MHz 高開關頻率允許使用小型電感器，并通過使用 DCS-Control? 拓撲提供快速瞬態響應和高輸出電壓精度。

這些器件具有 3V 至 17V 的寬工作輸入電壓范圍，非常適合由鋰離子或其他電池以及 12V 中間電源軌供電的系統。它在 0.9V 至 5.5V 的輸出電壓下支持高達 3A 的連續輸出電流（在 100% 占空比模式下）。
*附件：tlv62130a.pdf

輸出電壓啟動斜坡由軟啟動引腳控制，該引腳允許作為獨立電源或跟蹤配置運行。通過配置 Enable 和 open-drain power good 引腳，也可以進行電源排序。

在省電模式下，這些器件的靜態電流約為 19 μA，來自 V 在 .如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。

該器件采用 3 mm × 3 mm （RGT） 的 16 引腳 VQFN 封裝。

特性

• DCS-Control? 拓撲
• 輸入電壓范圍：3 V 至 17 V
• 高達 3A 的輸出電流
• 0.9 V 至 5.5 V 的可調輸出電壓
• 引腳可選輸出電壓（標稱值，+ 5%）
• 可編程軟啟動和跟蹤
• 無縫省電模式轉換
• 靜態電流為 19 μA（典型值）
• 可選工作頻率
• 電源良好輸出
• 100% 占空比模式
• 短路保護
• 過溫保護
• 有關改進的功能集，請參閱TPS62130
• Pin to Pin 與 TLV62150 兼容
• 采用 3mm × 3mm VQFN-16 封裝

參數

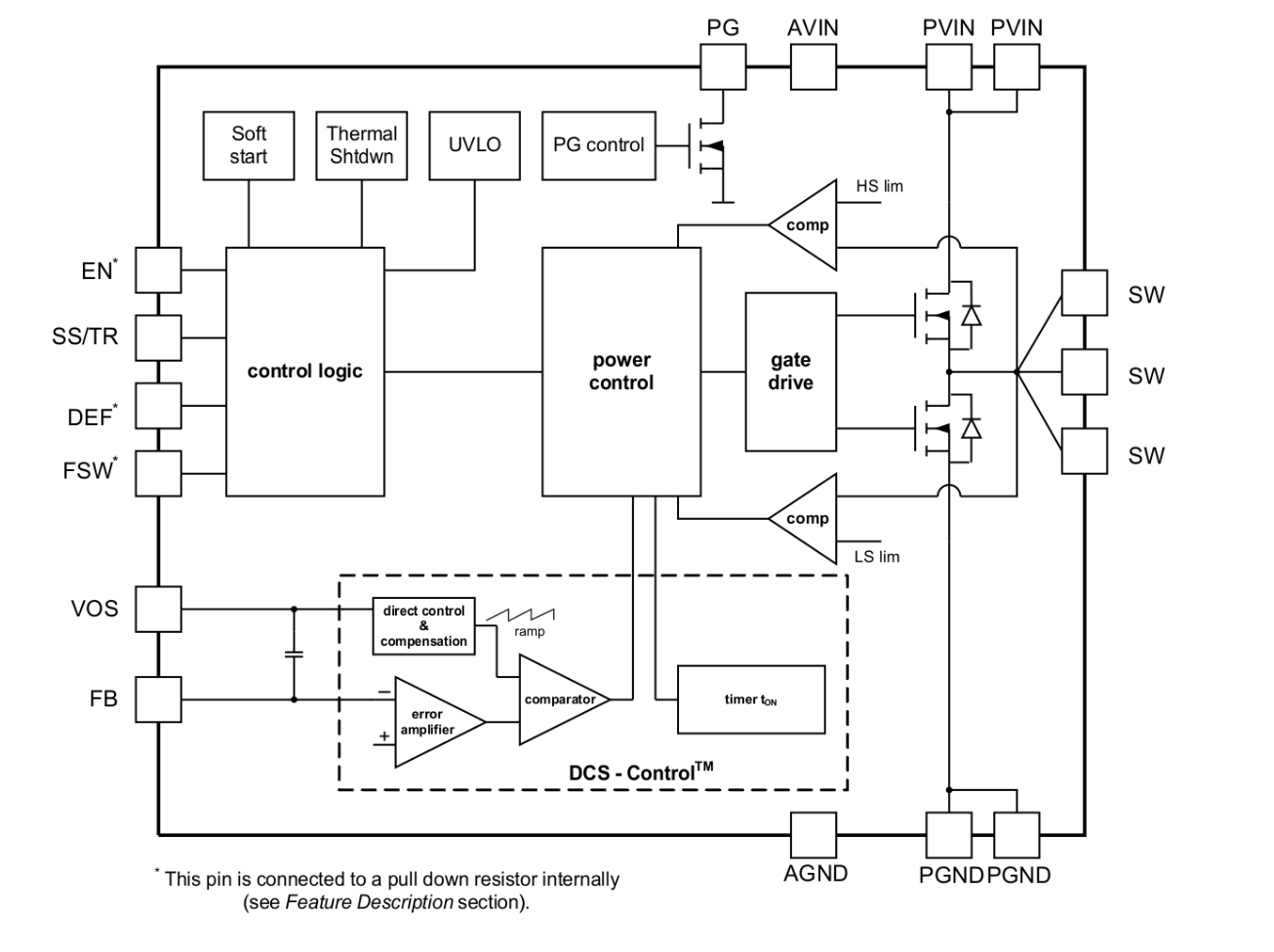

方框圖

一、產品概述

TLV62130A 是一款易于使用的同步降壓 DC-DC 轉換器，專為高功率密度應用而設計。該器件采用 DCS-Control? 拓撲結構，提供高達 3A 的連續輸出電流，輸入電壓范圍從 3V 到 17V，輸出電壓可調范圍從 0.9V 到 5.5V。TLV62130A 適用于多種應用，包括標準 12V 電源軌、單個或多個鋰離子電池供電的 POL 電源、電機驅動以及移動設備等。

二、主要特性

• ?高開關頻率?：典型值為 2.5MHz，允許使用小型電感器，并提供快速的瞬態響應。
• ?寬輸入電壓范圍?：3V 至 17V，適用于多種電源系統。
• ?高輸出電流?：連續輸出電流可達 3A。
• ?可調輸出電壓?：輸出電壓范圍從 0.9V 到 5.5V，可通過外部電阻分壓器設置。
• ?無縫功率節省模式?：在輕載條件下自動進入，以維持高效率。
• ?多種保護功能?：包括短路保護、過溫保護等。
• ?小尺寸封裝?：3mm x 3mm 的 VQFN-16 封裝，適合空間受限的應用。

三、應用領域

• 標準 12V 電源軌供電
• POL 電源（單個或多個鋰離子電池供電）
• 電機驅動
• 電子銷售點系統
• 移動 PC、平板電腦、調制解調器、相機
• 電視、機頂盒、音頻設備

四、功能描述

1. DCS-Control? 拓撲結構

• 結合了滯環、電壓模式和電流模式控制的優點，提供快速且穩定的輸出電壓調節。
• 支持 PWM 模式和功率節省模式，根據負載條件無縫切換。

2. 可編程軟啟動和跟蹤

• 軟啟動功能可控制輸出電壓的啟動斜率，避免過大的啟動電流。
• 跟蹤功能允許輸出電壓跟蹤一個外部電壓源，適用于需要電壓序列的應用。

3. 電源良好輸出

• 內置電源良好（PG）功能，指示輸出電壓是否已達到穩定水平。
• TLV62130A 在關斷模式下，PG 引腳為低電平，可用于主動放電 VOUT。

4. 保護功能

• ?短路保護?：在檢測到短路時，限制輸出電流并防止器件損壞。
• ?過溫保護?：當結溫超過設定閾值時，自動關斷輸出，防止過熱損壞。

五、典型應用

TLV62130A 可用于多種電源轉換場景，如點載電源（POL）供應。典型應用電路包括輸入電容、輸出電感、電容以及必要的電阻分壓器，以設置所需的輸出電壓。

六、設計指南

1. 外部組件選擇

• 根據應用需求選擇合適的電感、電容和電阻。
• 推薦使用低 ESR 的陶瓷電容作為輸出電容，以減小輸出電壓紋波。

2. 布局建議

• 將 TLV62130A、輸入電容、輸出電感和電容緊密放置，并盡量縮短互連跡線。
• 確保 AGND 和 PGND 引腳直接連接到暴露的熱焊盤和系統地平面。
• 避免噪聲耦合到敏感信號線，如 VOS 和 FB 引腳。

3. 熱考慮

• 使用大面積銅層和熱過孔來改善 PCB 的散熱性能。
• 確保暴露的熱焊盤良好焊接到 PCB 上，以實現有效的熱傳導。

七、封裝和材料信息

TLV62130A 采用 3mm x 3mm 的 VQFN-16 封裝，符合 RoHS 標準。封裝材料信息包括熱阻、引腳分配、包裝尺寸等詳細信息。
