TPS62085、TPS62086 和 TPS62087 器件是高頻同步降壓轉換器，針對小尺寸解決方案和高效率進行了優化。輸入電壓范圍為 2.5 V 至 6.0 V，支持常見的電池技術。這些器件專注于在寬輸出電流范圍內實現高效降壓轉換。在中到重負載下，轉換器在 PWM 模式下運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。
*附件：tps62085.pdf

為了滿足系統電源軌的要求，內部補償電路允許從 10 μF 到 150 μF 的大量外部輸出電容器值選擇。結合其 DCS-Control 架構，可實現出色的負載瞬態性能和輸出電壓調節精度。這些器件采用 2 mm × 2 mm VSON 封裝。

特性

• DCS-Control? 拓撲
• 效率高達 95%
• 打嗝短路保護
• 省電模式可實現輕負載效率
• 100% 占空比，實現最低壓差
• 2.5V 至 6.0V 輸入電壓范圍
• 17μA 工作靜態電流
• 0.8V 至 V在可調輸出電壓
• 1.8V 和 3.3V 固定輸出電壓
• 輸出放電
• 電源良好輸出
• 熱關斷保護
• 采用 2mm × 2mm VSON 封裝

參數

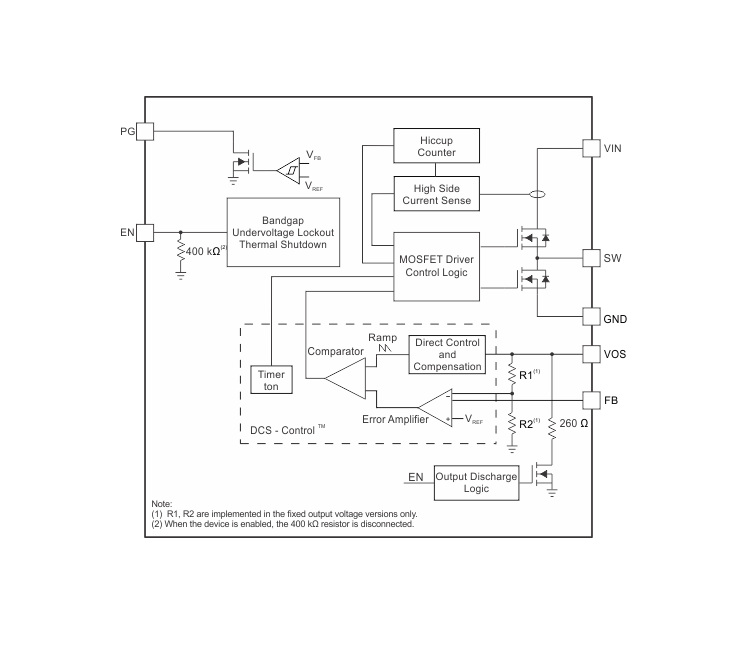

方框圖

1. 產品概述

• ?產品名稱?：TPS62085
• ?類型?：3A高效率降壓轉換器
• ?特點?：具備Hiccup短路保護功能，采用2mm × 2mm VSON封裝

2. 主要特性

• ?拓撲結構?：DCS-Control?，結合滯環、電壓和電流模式控制
• ?效率?：高達95%
• ?保護功能?：Hiccup短路保護、熱關斷保護
• ?工作模式?：PWM模式（中到重載）和Power Save模式（輕載）
• ?輸入輸出電壓?：輸入2.5V至6.0V，輸出0.8V至VIN可調或固定1.8V/3.3V
• ?低靜態電流?：17μA（典型值）

3. 應用領域

• ?電池供電設備?
• ?點負載應用?
• ?處理器電源?
• ?硬盤驅動器?

4. 電氣特性

• ?最大輸出電流?：3A
• ?軟啟動時間?：約0.8ms
• ?熱關斷閾值?：150°C
• ? 欠壓鎖定（UVLO） ?：防止低電壓誤操作

5. 功能描述

• ?Power Save模式?：在輕載時降低開關頻率和靜態電流，維持高效率
• ?100%占空比?：適用于低輸入輸出電壓差場景，延長電池使用時間
• ?軟啟動?：避免啟動時的電流沖擊和電壓下降
• ?開關電流限制?：防止過流損壞
• ?熱關斷?：防止芯片過熱損壞

6. 典型應用

• 提供了詳細的典型應用電路，包括可調輸出電壓（如1.2V/3A）的電路圖
• 強調了輸出濾波器的設計，給出了電感和電容的推薦組合

7. 布局指南

• ?元件布局?：輸入和輸出電容、電感應盡可能靠近IC放置
• ?布線?：信號線（如FB和VOS引腳）應避免噪聲干擾，GND層可用于屏蔽
• ?熱設計?：考慮PCB的熱耗散能力，必要時引入氣流冷卻

8. 設計工具支持

• 支持使用WEBENCH? Power Designer工具進行自定義設計，優化效率、尺寸和成本

9. 封裝與尺寸

• ?封裝類型?：2mm × 2mm VSON
• ?引腳配置?：7引腳，包括使能（EN）、反饋（FB）、電源好（PG）等引腳

10. 訂購信息

• 提供了多種封裝選項和訂購代碼，如TPS62085RLTR、TPS62085RLTT等
• 包含了生產狀態、RoHS合規性、引腳數、載帶類型等信息

11. 文檔與資源

• 提供了相關文檔下載鏈接，包括技術手冊、應用指南等
• 用戶可注冊接收文檔更新通知
