TPS62085、TPS62086 和 TPS62087 器件是高頻同步降壓轉換器，針對小尺寸解決方案和高效率進行了優化。輸入電壓范圍為 2.5 V 至 6.0 V，支持常見的電池技術。這些器件專注于在寬輸出電流范圍內實現高效降壓轉換。在中到重負載下，轉換器在 PWM 模式下運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。

為了滿足系統電源軌的要求，內部補償電路允許從 10 μF 到 150 μF 的大量外部輸出電容器值選擇。結合其 DCS-Control 架構，可實現出色的負載瞬態性能和輸出電壓調節精度。這些器件采用 2 mm × 2 mm VSON 封裝。
*附件：tps62087.pdf

特性

• DCS-Control? 拓?fù)?/li>
• 效率高達 95%
• 打嗝短路保護
• 省電模式可實現輕負載效率
• 100% 占空比，實現最低壓差
• 2.5V 至 6.0V 輸入電壓范圍
• 17μA 工作靜態電流
• 0.8V 至 V在可調輸出電壓
• 1.8V 和 3.3V 固定輸出電壓
• 輸出放電
• 電源良好輸出
• 熱關斷保護
• 采用 2mm × 2mm VSON 封裝

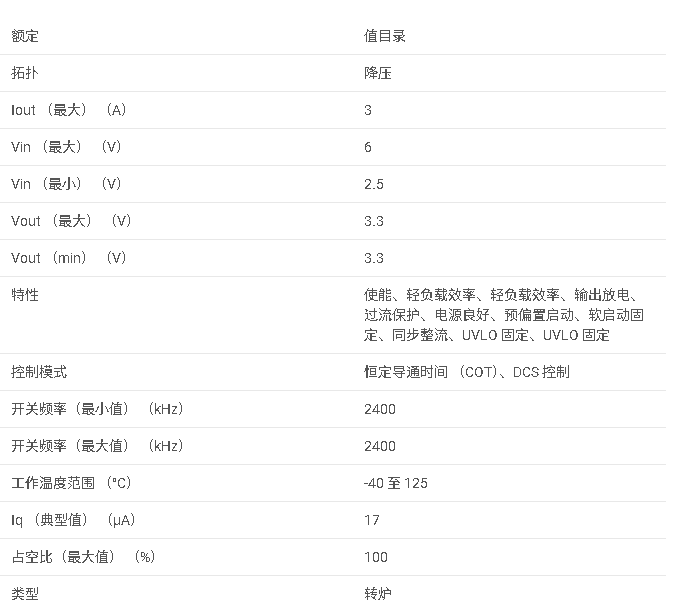

參數

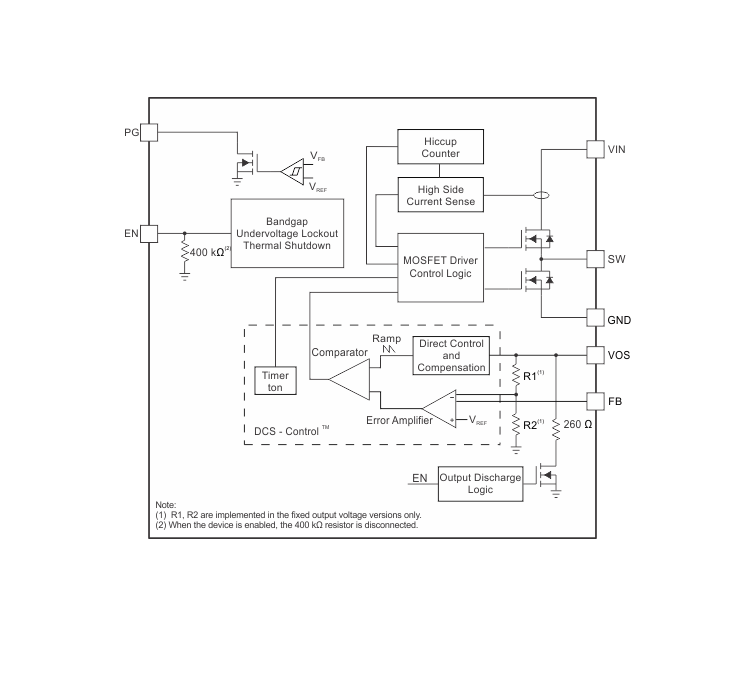

方框圖

1. 產品概述

• ?產品名稱?：TPS62087
• ?類型?：3A高效率降壓轉換器
• ?輸入電壓范圍?：2.5V至6.0V
• ?輸出電壓范圍?：0.8V至VIN（可調）或固定1.8V/3.3V
• ?封裝?：2mm × 2mm VSON

2. 主要特點

• ?高效率?：最高可達95%
• ?Hiccup短路保護?：防止持續短路損壞
• ?Power Save模式?：輕載時自動進入，提高輕載效率
• ?100%占空比?：實現最低壓差電壓
• ?寬輸出電壓范圍?：可調或固定輸出
• ?熱關斷保護?：防止過熱損壞
• ?軟啟動?：避免啟動時的過沖電流

3. 應用領域

• ?電池供電應用?
• ?點負載?
• ?處理器供電?
• ?硬盤驅動器?

4. 電氣特性

• ?最大輸出電流?：3A
• ?輸入電壓范圍?：2.5V至6.0V
• ?操作靜態電流?：17μA（典型值）
• ?軟啟動時間?：約0.8ms
• ?熱關斷閾值?：150°C

5. 功能描述

• ?DCS-Control拓?fù)?/strong>?：結合滯環、電壓和電流模式控制的優點
• ?Power Save模式?：輕載時降低開關頻率和靜態電流
• ?100%占空比操作?：實現最低輸入輸出壓差
• ?軟啟動?：避免啟動時的過沖電流和電壓下降
• ?開關電流限制和Hiccup保護?：防止過流和短路損壞
• ? 欠壓鎖定（UVLO） ?：防止低輸入電壓時的誤操作
• ?熱關斷?：防止高溫?fù)p壞

6. 典型應用

• 提供了可調輸出（1.2V/3A）和固定輸出（1.8V/3A）的典型應用電路圖及組件列表。
• 強調了輸出濾波器設計的重要性，并給出了電感和電容的推薦值。

7. 布局指南

• ?電容和電感布局?：應盡可能靠近IC，以減少寄生電感和電阻。
• ?地平面?：使用共同的地平面，并確保輸入和輸出電容的低側正確連接到地。
• ?反饋引腳布線?：反饋引腳的布線應遠離開關節點，以避免噪聲干擾。

8. WEBENCH工具支持

• 提供了WEBENCH Power Designer工具鏈接，支持自定義設計和優化。
• 用戶可輸入輸入電壓、輸出電壓和輸出電流要求，優化設計參數如效率、尺寸和成本。

9. 封裝與尺寸

• ?封裝類型?：2mm × 2mm VSON
• ?尺寸?：詳細尺寸信息在文檔中提供
