TLV62085 器件是一款高頻同步降壓轉換器，針對小尺寸解決方案和高效率進行了優化。輸入電壓范圍為 2.5 V 至 6.0 V，支持常見的電池技術。這些器件專注于在寬輸出電流范圍內實現高效降壓轉換。在中到重負載下，轉換器在 PWM 模式下運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。

為了滿足系統電源軌的要求，內部補償電路允許從 10 μF 到 150 μF 及以上的大量外部輸出電容器值可供選擇。結合其 DCS-Control? 架構，可實現出色的負載瞬態性能和輸出電壓調節精度。該器件采用 2 mm × 2 mm VSON 封裝。
*附件：tlv62085.pdf

特性

• DCS-Control? 拓?fù)?/li>
• 效率高達 95%
• 17μA 工作靜態電流
• 31mΩ 和 23mΩ 功率 MOSFET 開關
• 2.5V 至 6.0V 輸入電壓范圍
• 0.8V 至 V在可調輸出電壓
• 省電模式可實現輕負載效率
• 100% 占空比，實現最低壓差
• 打嗝短路保護
• 輸出放電
• 電源良好輸出
• 熱關斷保護
• 采用 2mm × 2mm VSON 封裝

參數

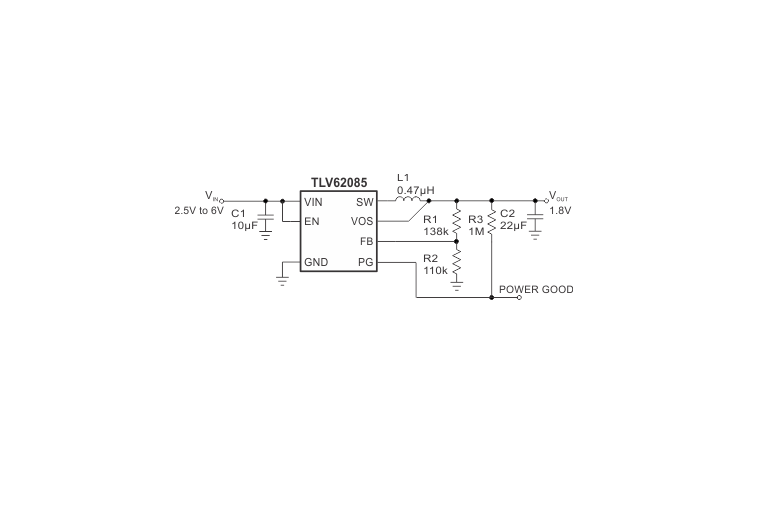

方框圖

一、產品基本信息

• 產品名稱 ：TLV62085 高效 3-A 降壓轉換器，采用 2 mm×2 mm VSON 封裝。
• 版本信息 ：文檔編號 SLVSD63B，2015 年 10 月發布，2018 年 7 月修訂。

二、關鍵特性

• 拓?fù)渑c效率 ：采用 DCS-Control?拓?fù)洌矢哌_(dá) 95%，中重負載時工作在 PWM 模式，輕負載時自動進入省電模式（PSM）。
• 低功耗 ：工作靜態電流 17 μA，關斷電流 0.7 μA。
• 電壓范圍 ：輸入電壓 2.5 V 至 6.0 V，輸出電壓 0.8 V 至輸入電壓可調，支持 100% 占空比以實現最低壓降。
• 保護功能 ：具備打嗝式短路保護、輸出放電、熱關斷保護、欠壓鎖定（UVLO）等。
• 其他功能 ：電源良好（PG）輸出，內部軟啟動，支持輸出電壓跟蹤。

三、應用領域

• 電池供電設備、負載點（POL）處理器電源、硬盤驅動器（HDD）/ 固態驅動器（SSD）等。

四、詳細描述

• 引腳配置 ：采用 7 引腳 VSON 封裝，包括使能引腳（EN）、反饋引腳（FB）、接地引腳（GND）、電源良好引腳（PG）、開關引腳（SW）、輸入電壓引腳（VIN）、輸出電壓檢測引腳（VOS），各引腳功能明確。
• 規格參數 ：
  • 絕對最大額定值 ：VIN、FB 等引腳電壓范圍 -0.3 V 至 7 V，SW 引腳直流電壓 -0.3 V 至 VIN+0.3 V，工作結溫 -40°C 至 150°C。
  • ESD 評級 ：人體模型（HBM）±2000 V，充電設備模型（CDM）±500 V。
  • 推薦工作條件 ：輸入電壓 2.5 V 至 6 V，輸出電壓 0.8 V 至 VIN，工作結溫 -40°C 至 125°C。
  • 熱信息 ：結到環境熱阻 107.8°C/W，結到板熱阻 17.1°C/W。
  • 電氣特性 ：反饋調節電壓典型值 800 mV，高側 FET 導通電阻 31 mΩ，低側 FET 導通電阻 23 mΩ，開關頻率 2.4 MHz。

五、封裝與訂購信息

• 封裝類型 ：VSON-HR（RLT）封裝，7 引腳，體尺寸 2.00 mm×2.00 mm。
• 訂購型號 ：包括 TLV62085RLTR、TLV62085RLTR.A、TLV62085RLTR.B 等，不同型號包裝數量和載體類型不同，符合 RoHS 標準。
