在電子電路設計中，金屬-氧化物半導體場效應晶體管（MOS管）作為開關的應用極為廣泛。其高效的電能轉換能力和快速響應特性，使其成為現代電子設備中不可或缺的元件。但若連接方法錯誤，輕則導致電路功能失效，重則引發元件燒毀。本文將從基本原理到實踐技巧，系統解析MOS管作為開關的正確連接方法。

一、MOS管的結構與開關原理

MOS管包含三個主要引腳：柵極（Gate）、源極（Source）和漏極（Drain）。柵極電壓的變化控制著源漏兩極之間的導電溝道，這種特性使其像一道“電子閘門”——當柵極獲得足夠電壓時，溝道導通；反之則關閉。用家庭水龍頭作比喻，柵極相當于閥門旋鈕，源漏兩極如同進出水管，旋鈕的轉動角度（電壓大小）直接決定水流（電流）的通斷。

二、NMOS與PMOS的接法差異

NMOS和PMOS的連接方向截然不同，如同城市道路的單行道系統，電流方向必須嚴格遵循器件特性。對于NMOS管，典型接法是負載接在漏極。當柵極電壓高于源極電壓且超過閾值電壓（Vgs(th)）時，電流從漏極流向源極。而PMOS管的導通條件則是柵極電壓低于源極電壓，此時負載應接在源極，電流方向與NMOS相反。

某電源電路設計案例中，工程師誤將3.3V信號直接作用于12V系統的NMOS柵極，導致柵源電壓差不足，如同用矮梯子翻越高墻，始終無法跨越門檻電壓。后改為光耦隔離驅動后，柵極獲得足夠電位差，開關功能即刻恢復。

三、負載位置的關鍵性選擇

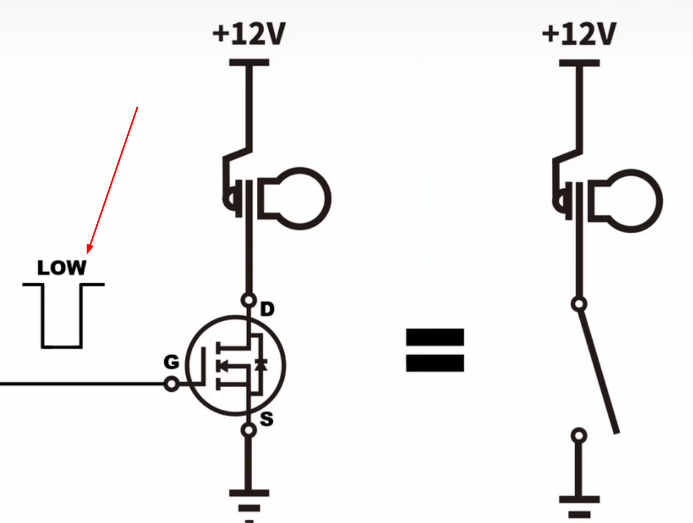

負載的連接位置直接影響導通可靠性。以電動車控制器為例，若將電機負載錯誤接在NMOS的源極，會導致柵源電壓隨負載電流波動。這就像踩著搖晃的梯子登高，Vgs電壓可能瞬間低于閾值，造成開關管“半開半閉”狀態，引發過熱損壞。正確做法是讓NMOS的漏極承載負載，源極直接接地，確保柵源電壓穩定。

四、驅動電路設計的三大鐵律

電壓匹配原則：驅動電壓必須超過MOS管的閾值電壓20%-30%，如同汽車啟動需要超過怠速轉速。對于12V系統，通常需要15V左右的柵極驅動電壓。

阻抗平衡法則：柵極串聯電阻阻值需兼顧開關速度與浪涌抑制。過小的電阻如同急剎車，可能引發振蕩；過大的電阻則像油門響應延遲，延長開關時間。

續流路徑設計：感性負載必須并聯反向二極管，猶如為飛馳的列車設置緩沖坡道。電機、繼電器等設備關斷時，該路徑可泄放反向電動勢，避免高壓擊穿MOS管。

五、實戰中的選型指南

選擇MOS管時需關注三個核心參數：導通電阻（Rds(on)）、最大漏源電壓（Vds）和柵極電荷量（Qg）。大功率應用場景中，Rds(on)每降低1毫歐，相當于在20A電流下減少0.4W的熱損耗。某工業電源案例顯示，選用Qg值較低的MOS管后，開關損耗從3.2W降至1.8W，效率提升達5%。

六、常見錯誤與解決方案

柵極懸空陷阱：未使用的MOS管柵極必須接地，否則靜電積累可能意外導通，如同未上鎖的旋轉門隨風擺動。某智能家居設備曾因此產生5mA的暗電流，導致待機功耗超標。

散熱設計誤區：TO-220封裝MOS管在10A電流下，即使Rds(on)=50mΩ，也會產生5W熱量。這相當于在芯片表面放置持續工作的電烙鐵，必須配合足夠面積的散熱片。

并聯使用風險：多管并聯時需嚴格篩選參數，Vgs(th)差異應控制在±0.2V內。某光伏逆變器因并聯管閾值電壓相差0.5V，導致電流分配失衡，三個月內損壞率達30%。

在工業自動化設備的升級案例中，工程師通過優化MOS管布局，將走線電感從15nH降至8nH，使開關瞬態電壓尖峰降低40%。這種改進如同給高速公路增設應急車道，顯著提升了系統可靠性。

正確連接MOS管開關不僅需要理論支持，更依賴實踐經驗積累。從智能手環的微功耗控制到電動汽車的百千瓦驅動，這個看似簡單的電子開關，實則是現代電力電子技術的微觀縮影。掌握其連接要訣，方能真正釋放半導體器件的性能潛力。
