TPS54418A 器件是一款功能齊全的 6V、4A、同步、降壓、電流模式轉換器，具有兩個集成 MOSFET。

TPS54418A 器件通過集成 MOSFET 實現小型設計，實現電流模式控制以減少外部元件數量，通過實現高達 2MHz 的開關頻率來減小電感器尺寸，并通過 3 mm × 3 mm 的小型熱增強型 QFN 封裝最大限度地減少器件占用空間。

TPS54418A 器件通過精確的 ±1% 電壓基準 （V 裁判 ） 的 S S T
*附件：tps54418a.pdf

通過集成的 30mΩ MOSFET 和 350μA 的典型電源電流，效率最大化。使用 enable 引腳，進入關斷模式，關斷電源電流降至 2 μA。

欠壓鎖定在內部設置為 2.6 V，但可以通過在使能引腳上使用電阻網絡對閾值進行編程來提高。輸出電壓啟動斜坡由軟啟動引腳控制。開漏電源良好信號指示輸出在其標稱電壓的 93% 至 107% 范圍內。頻率折返和熱關斷功能可在過流情況下保護器件。

特性

• 兩個 30mΩ（典型值）MOSFET，可在 4A 負載下實現高效率
• 開關頻率：200 kHz 至 2 MHz
• 溫度基準電壓：0.8 V ± 1%
• 與 External Clock 同步
• 可調軟啟動 / 排序
• UV 和 OV 電源就緒輸出
• 低工作和關斷靜態電流
• 安全啟動至預偏置輸出
• 逐周期電流限制、熱和頻率折返保護
• 工作結溫范圍：–40°C 至 +150°C
• 耐熱增強型 3 mm × 3 mm 16 引腳 WQFN 封裝

參數

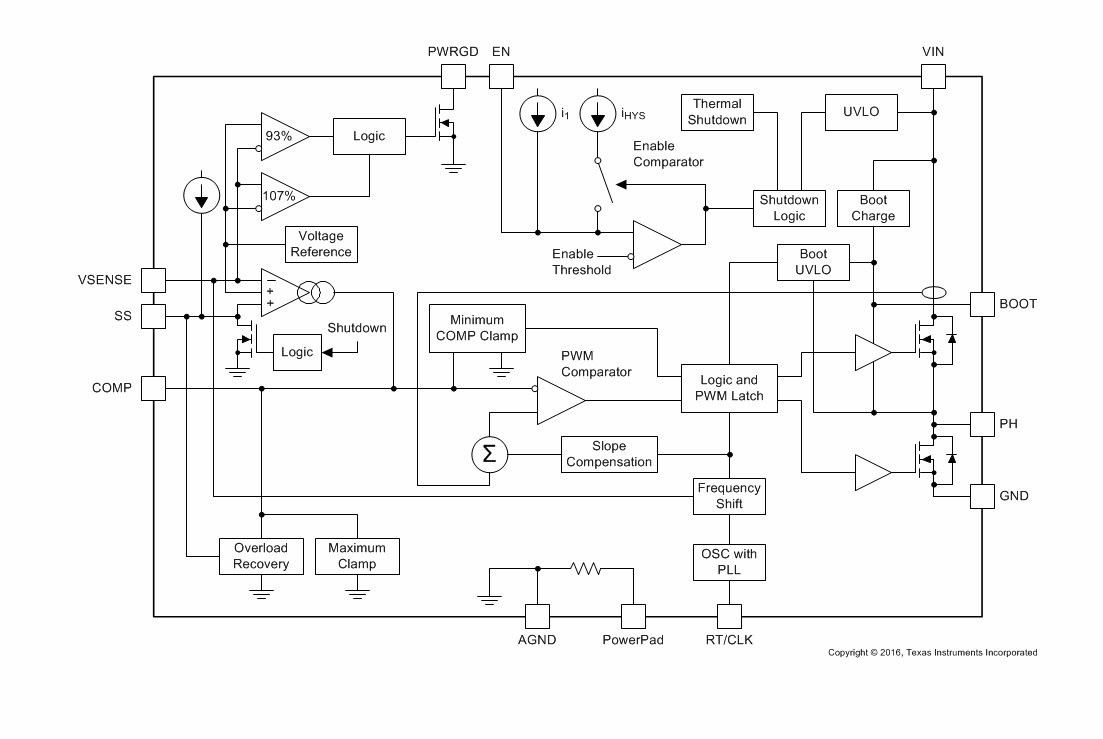

方框圖

一、產品概述

TPS54418A是一款由德州儀器（Texas Instruments）生產的4A同步降壓（Step-Down）SWIFT?轉換器，適用于2.95V至6V的輸入電壓范圍。該產品集成了兩個30mΩ（典型值）的MOSFETs，支持高達2MHz的開關頻率，并提供多種保護功能，如過流保護、過壓保護、欠壓鎖定（UVLO）和熱關斷等。TPS54418A采用3mm × 3mm的16引腳WQFN封裝，適用于高性能DSPs、FPGAs、ASICs和微處理器等應用場景。

二、主要特性

• ?高效率?：集成低導通電阻的MOSFETs，提供高效率的電源轉換。
• ?高開關頻率?：支持高達2MHz的開關頻率，允許使用小尺寸的電感和電容。
• ?寬輸入電壓范圍?：支持2.95V至6V的輸入電壓范圍。
• ?輸出電壓可調?：通過外部電阻分壓器可調整輸出電壓，范圍為0.8V至VIN。
• ?多種保護功能?：包括過流保護、過壓保護、欠壓鎖定（UVLO）和熱關斷等。
• ?軟啟動功能?：通過軟啟動引腳實現輸出電壓的平滑上升，減少啟動時的浪涌電流。
• ?緊湊封裝?：采用3mm × 3mm的16引腳WQFN封裝，節省板級空間。

三、引腳功能

TPS54418A的引腳功能包括：

• ?VIN?：輸入電壓引腳。
• ?BOOT?：自舉電容引腳，為高側MOSFET的柵極驅動器供電。
• ?PH?：高側MOSFET的源極和低側MOSFET的漏極。
• ?VSENSE?：輸出電壓反饋引腳，連接電阻分壓器。
• ?COMP?：誤差放大器輸出引腳，用于環路補償。
• ?SS?：軟啟動引腳，連接外部電容實現軟啟動功能。
• ?EN?：使能引腳，控制轉換器的開關。
• ?PWRGD?：功率正常輸出引腳，指示輸出電壓是否在正常范圍內。
• ?RT/CLK?：定時電阻或外部時鐘輸入引腳，用于調整開關頻率或同步外部時鐘。
• ?GND?和?AGND?：接地引腳，分別用于功率地和模擬地。

四、工作原理

TPS54418A采用固定頻率PWM控制模式，通過誤差放大器將輸出電壓與內部參考電壓進行比較，產生控制信號來調整高側和低側MOSFET的開關狀態，從而維持穩定的輸出電壓。產品還內置了斜率補償電路，以防止占空比增加時出現的次諧波振蕩。此外，TPS54418A還支持通過RT/CLK引腳同步外部時鐘信號。

五、應用設計

數據手冊提供了詳細的應用設計指南，包括如何選擇電感、輸出電容和輸入電容，如何進行環路補償設計，以及如何配置軟啟動和使能引腳等。此外，還介紹了典型應用電路和PCB布局指南，以幫助設計師實現優化的電源解決方案。

六、封裝與訂購信息

TPS54418A提供16引腳WQFN封裝選項，具體封裝信息和訂購代碼請參考數據手冊的封裝選項附錄部分。
