TPS6267x 器件是經過優化的高頻同步降壓直流/直流轉換器 適用于小型電池供電應用。TPS6267x 專為低功耗應用而設計，支持 負載電流高達 650mA，并允許使用低成本片式電感器和電容器。

該器件具有 2.3V 至 4.8V 的寬輸入電壓范圍，支持供電應用 由具有擴展電壓范圍的鋰離子電池提供。不同的固定電壓輸出版本是 提供 1.05V 至 2.1V 電壓范圍。TPS6267x 在 6MHz 的穩壓開關頻率下運行，并且 在輕負載電流下進入省電模式，以保持高效率。 整個負載電流范圍。
*附件：tps626751.pdf

PFM 模式通過將靜態電流降低至 17μA （典型值） 來延長電池壽命 在輕負載運行期間。對于噪聲敏感型應用，該器件具有 PWM 擴頻功能 功能提供低噪聲的穩壓輸出，以及低輸入噪聲。這些 特性，結合高 PSRR 和 AC 負載調節性能，使該器件適用于 更換線性穩壓器以獲得更好的功率轉換效率。

特性

• 6MHz 工作頻率時效率為 92%
• 17μA 靜態電流
• 寬 V在范圍從 2.3V 到 4.8V
• 6MHz 穩頻作
• 擴頻、PWM 頻率抖動
• 同類最佳負載和線路瞬態
• ±2% 總直流電壓精度
• 低紋波輕負載 PFM 模式
• ≥35分貝 V在PSRR （1kHz 至 10kHz）
• 簡單的 Logic Enable 輸入
• 支持外部時鐘存在檢測使能輸入
• 需要三個表面貼裝外部元件（一個 0603 MLCC 電感器，兩個 0402 陶瓷電容器）
• 完整的 0.33mm 以下元件輪廓解決方案
• 總解決方案尺寸 <10 mm^2^
• 采用 6 引腳 NanoFree? （CSP） 超薄封裝，最大高度為 0.4 mm

參數

方框圖

一、產品概述

?TPS626751?是一款由德州儀器（Texas Instruments）生產的高效率、同步降壓DC-DC轉換器，專為小型電池供電應用設計。該芯片具有500mA/650mA的負載電流能力，采用6MHz固定頻率操作，并提供超薄的NanoFree? CSP封裝。

二、主要特性

• ?高效率?：在6MHz操作下效率可達92%。
• ?低靜態電流?：僅17μA，有助于延長電池壽命。
• ?寬輸入電壓范圍?：支持2.3V至4.8V的輸入電壓范圍，適用于鋰離子電池供電的應用。
• ?小型封裝?：采用6引腳NanoFree? CSP封裝，最大高度僅0.4mm，適合空間受限的應用。
• ?多種保護功能?：包括過流保護、過熱保護和輸入欠壓鎖定（UVLO）等。
• ?低噪聲設計?：支持PWM頻率抖動（Spread Spectrum），降低EMI干擾。

三、引腳功能

TPS626751提供了簡潔的引腳配置，包括使能引腳（EN）、模式選擇引腳（MODE）、反饋引腳（FB）、開關引腳（SW）等。詳細引腳功能請參考數據手冊的引腳配置和功能部分。

四、工作模式

• ?PWM模式?：在重載條件下，TPS626751以固定頻率的PWM模式工作，提供穩定的輸出電壓。
• ?PFM模式?：在輕載條件下，自動切換到PFM模式以降低靜態電流，提高效率。
• ?模式選擇?：通過MODE引腳可選擇自動PWM/PFM模式或強制PWM模式，以滿足不同應用需求。

五、應用設計

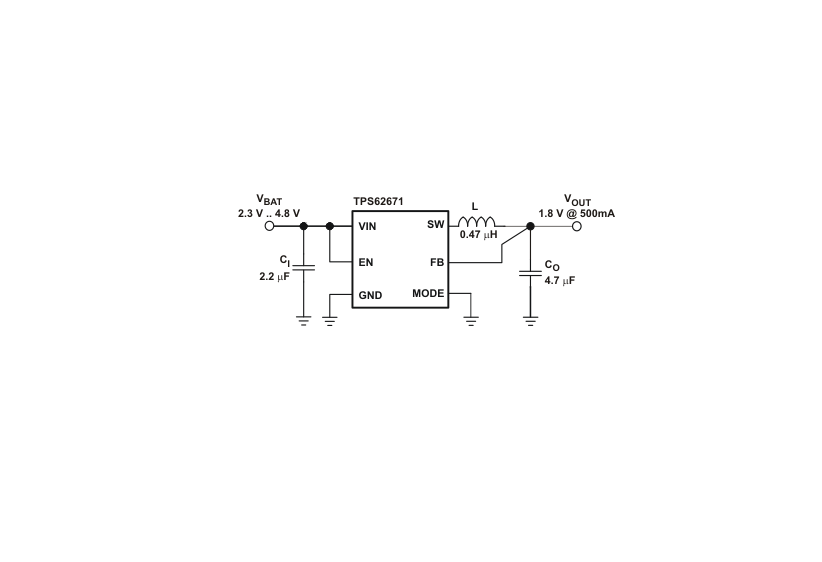

數據手冊提供了詳細的應用設計指南，包括電感選擇、輸出電容選擇、輸入電容選擇以及環路穩定性檢查等。此外，還提供了典型應用電路圖和詳細的設計步驟，以幫助設計師快速實現應用。

六、封裝與訂購信息

TPS626751提供NanoFree? CSP封裝選項，具體封裝信息和訂購代碼請參考數據手冊的封裝選項附錄部分。

七、布局指南

數據手冊提供了布局指南和布局示例，強調了在高速開關電源設計中布局的重要性。建議采用短而寬的信號路徑，以減少寄生電感和噪聲干擾。
