TPS6267x 器件是經過優化的高頻同步降壓直流/直流轉換器 適用于小型電池供電應用。TPS6267x 專為低功耗應用而設計，支持 負載電流高達 650mA，并允許使用低成本片式電感器和電容器。

該器件具有 2.3V 至 4.8V 的寬輸入電壓范圍，支持供電應用 由具有擴展電壓范圍的鋰離子電池提供。不同的固定電壓輸出版本是 提供 1.05V 至 2.1V 電壓范圍。TPS6267x 在 6MHz 的穩壓開關頻率下運行，并且 在輕負載電流下進入省電模式，以保持高效率。 整個負載電流范圍。
*附件：tps62672.pdf

PFM 模式通過將靜態電流降低至 17μA （典型值） 來延長電池壽命 在輕負載運行期間。對于噪聲敏感型應用，該器件具有 PWM 擴頻功能 功能提供低噪聲的穩壓輸出，以及低輸入噪聲。這些 特性，結合高 PSRR 和 AC 負載調節性能，使該器件適用于 更換線性穩壓器以獲得更好的功率轉換效率。

特性

• 6MHz 工作頻率時效率為 92%
• 17μA 靜態電流
• 寬 V在范圍從 2.3V 到 4.8V
• 6MHz 穩頻作
• 擴頻、PWM 頻率抖動
• 同類最佳負載和線路瞬變
• ±2% 總直流電壓精度
• 低紋波輕負載 PFM 模式
• ≥35分貝 V在PSRR （1kHz 至 10kHz）
• 簡單的 Logic Enable 輸入
• 支持外部時鐘存在檢測使能輸入
• 需要三個表面貼裝外部元件（一個 0603 MLCC 電感器，兩個 0402 陶瓷電容器）
• 完整的 0.33mm 以下元件輪廓解決方案
• 總解決方案尺寸 <10 mm^2^
• 采用 6 引腳 NanoFree? （CSP） 超薄封裝，最大高度為 0.4 mm

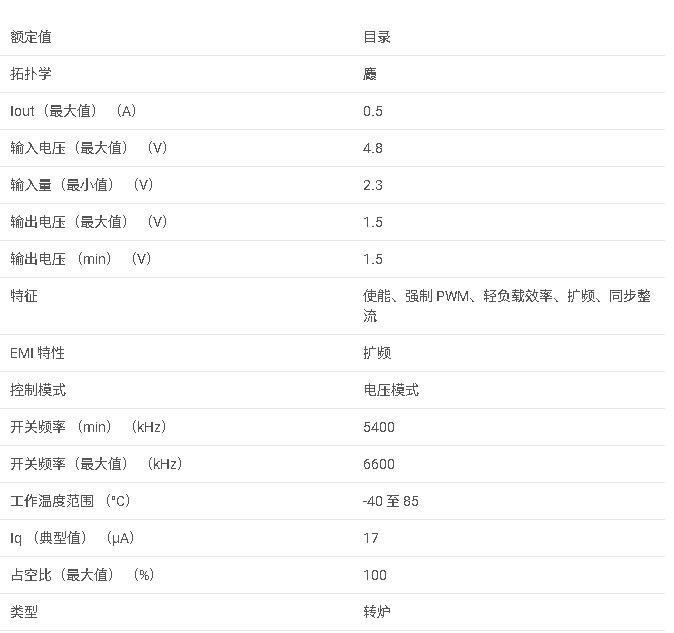

參數

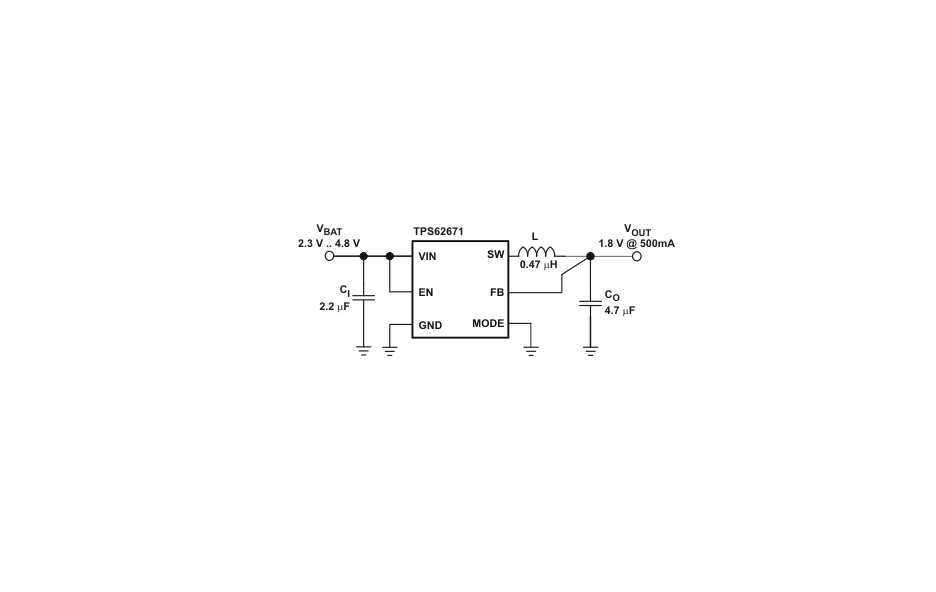

方框圖

1. 產品概述

TPS62672是一款高效率、高頻同步降壓DC-DC轉換器，專為小型電池供電應用設計。它支持高達650mA的負載電流，并具有2.3V至4.8V的寬輸入電壓范圍。該轉換器采用6MHz的固定開關頻率，具有低紋波、低靜態電流和高電源抑制比（PSRR）等特點。

2. 主要特性

• ?高效率?：在6MHz操作下效率可達92%。
• ?低靜態電流?：僅為17μA（典型值）。
• ?寬輸入電壓范圍?：2.3V至4.8V，支持Li-Ion電池供電應用。
• ?高頻率操作?：固定6MHz開關頻率，減少外部元件尺寸。
• ?低紋波?：輕載時采用PFM模式，降低紋波。
• ?高PSRR?：≥35dB（1kHz至10kHz）。
• ?小封裝?：6引腳NanoFree?（CSP）封裝，高度小于0.4mm。
• ?外部組件少?：僅需一個0603MLCC電感和兩個0402陶瓷電容。

3. 功能描述

3.1 高效能轉換

• TPS62672在輕載時自動進入PFM模式，以維持高效率。
• 內置的P-MOSFET和N-MOSFET提供同步整流，減少損耗。

3.2 穩定性和保護

• 非線性控制架構和內部頻率鎖定環（FLL）確保穩定性。
• 集成短路保護和熱關斷功能，防止損壞。

3.3 靈活性和易用性

• MODE引腳允許選擇PWM模式或強制PWM模式（低噪聲模式）。
• 簡單的邏輯使能輸入，支持外部時鐘存在檢測使能輸入。
• 內部軟啟動電路限制啟動時的浪涌電流。

4. 應用領域

• 適用于手機、智能手機、CMOS相機模塊、光學數據模塊、數字電視、WLAN、GPS和藍牙等低功耗應用。

5. 設計指南

• ?電感選擇?：推薦電感值范圍為0.3μH至1.8μH，具體取決于輸出電容和負載電流。
• ?輸出電容?：推薦使用2.2μF至4.7μF的陶瓷電容，以優化瞬態響應和紋波性能。
• ?輸入電容?：建議使用1μF或2.2μF的低ESR電容，以減少輸入電壓波動。
• ?布局考慮?：應遵循TI提供的布局指南，以最小化寄生效應并確保穩定性。
