TPS65262 是一款單片三通道同步降壓轉換器，輸出電流為 3 A/1 A/1 A。4.5V 至 18V 的寬輸入電源電壓范圍涵蓋了由 5V、9V、12V 或 15V 電源總線供電的最中間總線電壓。該轉換器具有恒定頻率峰值電流模式，旨在簡化其應用，同時為設計人員提供根據目標應用優化系統的選擇。該器件以 600kHz 的固定開關頻率運行。集成了降壓 2 和 降壓 3 的環路補償，以減少外部元件。buck1 和 buck2、3 之間的 180° 異相作（buck2 和 buck3 同相運行）最大限度地減少了輸入濾波器要求。在輕負載時，該器件自動在 PSM 模式下運行，通過減少開關損耗來提供高效率。
*附件：tps65262.pdf

TPS65262還內置了兩個低壓差線性穩壓器 （LDO），輸入電壓范圍為 1.3 至 18 V，連續輸出電流為 200 mA/100 mA，獨立使能和可調輸出電壓。

TPS65262 具有自動電源序列功能，將 MODE 引腳驅動為高電平，并配置 EN1、EN2 和 EN3 引腳。

該器件具有過壓保護、過流和短路保護以及過熱保護功能。當任何輸出電壓超出調節范圍時，power good pin 置位。

特性

• 工作輸入電壓范圍：4.5 至 18 V
• 反饋參考電壓：0.6 V ±1%
• 最大連續輸出電流：3 A/1 A/1 A
• 固定 600kHz 開關頻率
• 集成雙 LDO，輸入電壓范圍：1.3 至 18 V，連續輸出電流：200 mA/100 mA
• Buck1 的可編程軟啟動時間
• Buck2 和 Buck3 的固定 1ms 軟啟動時間
• 用于 Buck2 和 Buck3 的內部環路補償
• 每個降壓轉換器的專用使能引腳
• 自動上電、斷電序列
• 輕負載時的脈沖跳躍模式 （PSM）
• 輸出電壓電源正常指示器
• 熱過載保護
• 32 引腳 VQFN （RHB） 5mm × 5mm 封裝

參數

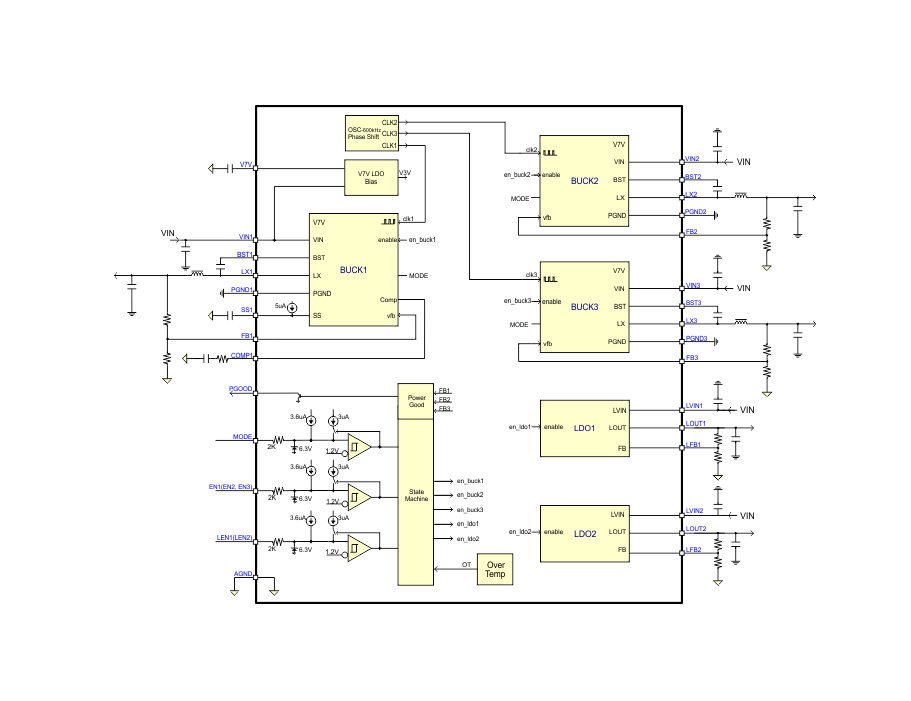

方框圖

1. 產品概述

TPS65262是一款集成了三個同步降壓轉換器（Buck Converter）和兩個可調低壓差線性穩壓器（LDO）的電源管理芯片。它支持4.5V至18V的寬輸入電壓范圍，并提供了3A/1A/1A的三路輸出電流，適用于多種應用場景。

2. 主要特性

• ?三路同步降壓轉換器?：每路轉換器獨立工作，支持3A/1A/1A的輸出電流。
• ?集成雙LDO?：輸入電壓范圍1.3V至18V，輸出電流分別為200mA和100mA，輸出電壓可調。
• ?固定600kHz開關頻率?：簡化外部電路設計。
• ?自動上電/斷電序列?：通過配置MODE引腳和EN引腳實現。
• ? 輕載脈沖跳躍模式（PSM） ?：提高輕載條件下的效率。
• ? 輸出電壓良好指示（PGOOD） ?：監控輸出電壓狀態。
• ?過熱保護?：防止芯片因過熱而損壞。

3. 應用領域

• 數字電視（DTV）
• 機頂盒
• 家庭網關和接入點網絡
• 無線路由器
• 監控系統
• 銷售點（POS）機

4. 功能描述

• ?輸出電壓調節?：通過電阻分壓器設置每路Buck轉換器的輸出電壓。
• ?軟啟動功能?：Buck1的軟啟動時間可編程，Buck2和Buck3具有固定的1ms軟啟動時間。
• ?自動上電/斷電序列?：根據MODE引腳和EN引腳的狀態，自動控制三路轉換器和兩個LDO的上電/斷電順序。
• ?輕載PSM模式?：在輕載條件下，自動切換到PSM模式，減少開關損耗，提高效率。
• ? 輸出過壓保護（OVP） ?：防止輸出電壓過高。
• ?過流和短路保護?：保護芯片免受過流和短路故障的影響。

5. 電氣特性

• ?輸入電壓范圍?：4.5V至18V
• ?輸出電壓范圍?：由外部電阻分壓器設定
• ?輸出電流?：Buck1為3A，Buck2和Buck3分別為1A
• ?LDO輸出電流?：LDO1為200mA，LDO2為100mA
• ?開關頻率?：固定600kHz

6. 封裝與尺寸

TPS65262采用32引腳VQFN（RHB）封裝，尺寸為5mm x 5mm。

7. 設計指南

文件提供了詳細的設計指南，包括典型應用電路圖、組件選擇步驟、布局指南等，以幫助用戶快速完成電源管理系統的設計。

8. 布局建議

• ?輸入電容?：應盡可能靠近VIN引腳放置，以減小輸入電壓的波動。
• ?輸出電容?：應盡可能靠近LX引腳和FB引腳放置，以減小輸出電壓的紋波。
• ?地平面?：建議使用完整的地平面，以提高系統的抗干擾能力。
