TPS65262-1 是一款單片、三路同步降壓 （buck） 轉換器，輸出電流為 3 A/1-A/1 A。4.5 V 至 18 V 的寬輸入電源電壓范圍涵蓋了由 5 V、9 V、12 V 或 15 V 電源總線供電的大多數中間總線電壓。該轉換器具有恒定頻率峰值電流模式，旨在簡化其應用，同時為設計人員提供根據目標應用優化系統的選擇。該器件以 600kHz 的固定開關頻率運行。集成了降壓 2 和 降壓 3 的環路補償，以減少外部元件。buck1 和 buck2、buck3 之間的 180° 異相作（buck2 和 buck3 同相運行）最大限度地減少了輸入濾波器要求。在輕負載時，該器件自動在脈沖跳躍模式 （PSM） 下運行，通過減少開關損耗來提供高效率。
*附件：tps65262-1.pdf

兩個低壓差線性穩壓器 （LDO） 內置 TPS65262-1，輸入電壓范圍為 1.3 至 5.5 V，連續輸出電流為 350/150 mA，獨立啟用和可調輸出電壓。

TPS65262-1 具有自動電源序列功能，將 MODE 引腳驅動為高電平，并配置 EN1、EN2 和 EN3 引腳。

該器件具有過壓、過流、短路和過熱保護功能。當任何 buck 輸出電壓超出調節范圍時，電源良好引腳置位。

特性

• 工作輸入電壓范圍：4.5 至 18 V
• 反饋參考電壓：0.6 V ±1%
• 最大連續輸出電流：3 A/1 A/1 A
• 固定 600kHz 開關頻率
• 集成雙 LDO，具有：
  • 輸入電壓范圍：1.3 V 至 5.5 V
  • 連續輸出電流：350 mA/150 mA
• Buck1 的可編程軟啟動時間
• Buck2 和 Buck3 的固定 1ms 軟啟動時間
• 用于 Buck2 和 Buck3 的內部環路補償
• 每個降壓轉換器的專用使能引腳
• 自動上電和斷電序列
• 輕負載時的脈沖跳躍模式 （PSM）
• 輸出電壓電源正常指示器
• 熱過載保護

參數

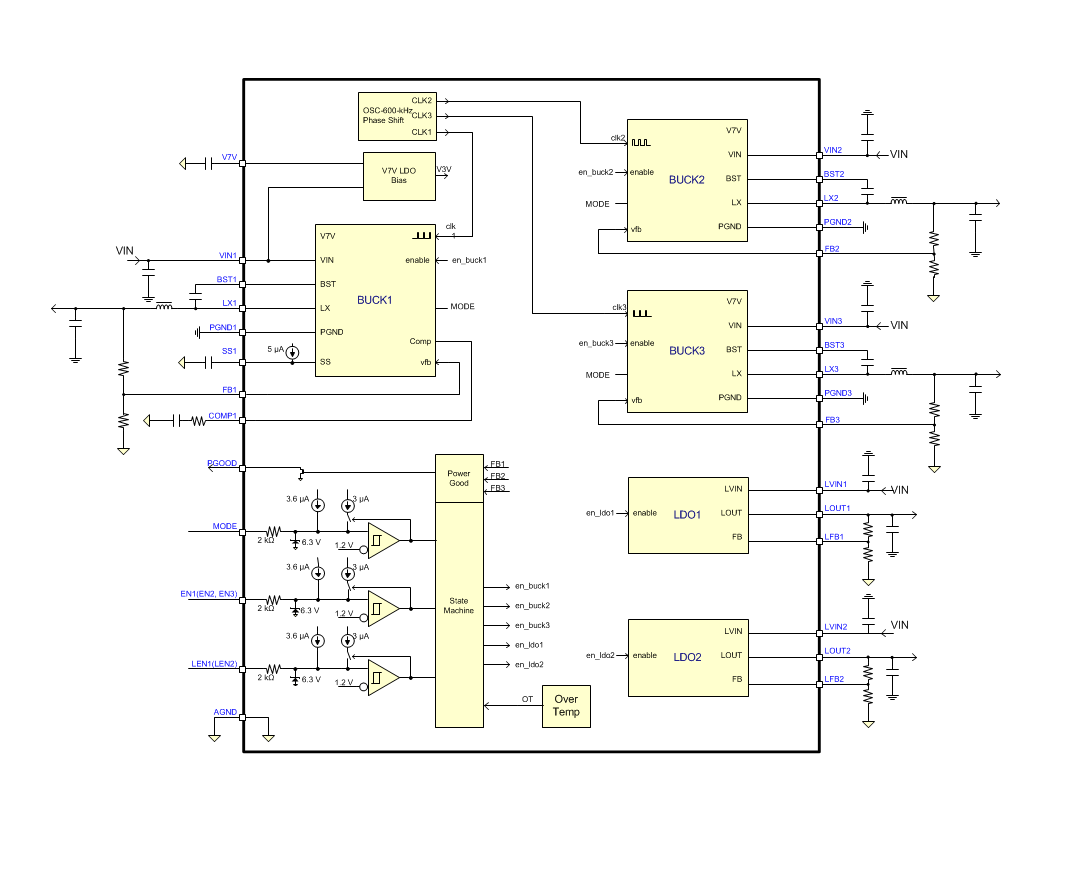

方框圖

1. 產品概述

TPS65262-1 是一款集成雙可調LDO的三重同步降壓轉換器，支持4.5V至18V的輸入電壓范圍，提供3A/1A/1A的輸出電流。該器件適用于DTV、機頂盒、家庭網關、無線路由器等多種應用。

2. 主要特性

• ?三重同步降壓轉換器?：提供3A/1A/1A的輸出電流，滿足多種負載需求。
• ?集成雙LDO?：具有350mA和150mA的連續輸出電流，輸入電壓范圍為1.3V至5.5V。
• ?固定600kHz開關頻率?：簡化外部電路設計，提高系統穩定性。
• ?自動功率序列?：通過MODE引腳和EN引腳實現自動上電和斷電序列。
• ?多種保護功能?：包括過壓保護、過流保護、短路保護和過熱保護。

3. 電氣特性

• ?輸入電壓范圍?：4.5V至18V，適應多種電源環境。
• ?輸出電壓范圍?：通過外部電阻分壓器可調，反饋參考電壓為0.6V。
• ?軟啟動功能?：Buck1具有可編程軟啟動時間，Buck2和Buck3具有固定的1ms軟啟動時間。
• ?高效率?：采用脈沖跳躍模式（PSM）在輕載時提高效率。

4. 功能描述

• ?自動功率序列?：根據MODE引腳和EN引腳的狀態，自動控制三個降壓轉換器的上電和斷電順序。
• ?軟啟動功能?：通過外部電容器調節Buck1的啟動時間，避免啟動時的浪涌電流。
• ?輸出過壓保護?：當輸出電壓超過設定閾值時，自動關閉輸出，保護負載。
• ? 脈沖跳躍模式（PSM） ?：在輕載時自動進入PSM模式，減少開關損耗，提高效率。

5. 應用領域

• DTV（數字電視）
• 機頂盒
• 家庭網關和接入點網絡
• 無線路由器
• 監控系統
• POS機

6. 典型應用電路

• 提供詳細的典型應用電路圖，包括輸入/輸出電容器、電感器、電阻分壓器等關鍵組件的連接方式。
• 強調關鍵組件的選擇標準，如電感器的電感值和電流額定值，輸出電容器的容值和ESR值等。

7. 布局與布線建議

• 提供PCB布局示例，指導用戶如何合理布置關鍵信號路徑和電源路徑。
• 建議使用低ESR的陶瓷電容器作為輸入和輸出電容器，以減小電壓紋波和提高系統穩定性。
• 強調電源地和模擬地需要分開布線，并通過單點接地連接，以減少地噪聲。

8. 文檔與支持

• 提供詳細的數據手冊和應用指南，幫助用戶了解器件的性能和使用方法。
• 支持通過TI官網獲取WEBENCH? Power Designer等設計工具，幫助用戶快速完成設計。
• 提供技術支持和社區資源，幫助用戶解決設計中的問題。

9. 封裝與尺寸

• 采用32引腳的VQFN封裝，尺寸為5.00mm x 5.00mm，適用于高密度PCB設計。

10. 注意事項

• 在設計和應用過程中，需嚴格遵守靜電放電（ESD）防護措施，避免器件損壞。
• 確保輸入和輸出電容器的容量和ESR值滿足設計要求，以保證系統的穩定性和性能。
• 在進行PCB布局和布線時，需遵循最佳實踐，以減小電磁干擾并提高系統性能。
