TPS544B20 和 TPS544C20 器件是兼容 PMBus 的非隔離式直流/直流集成 FET 轉換器，能夠高頻運行，并通過 5 mm × 7 mm 封裝提供 20A 或 30A 電流輸出，從而以最小的 PCB 面積實現高功率密度和快速瞬態性能。PMBus 接口提供轉換器配置以及關鍵參數的監控，包括輸出電壓、電流和可選的外部溫度。由集成的 NexFET 功率級和優化驅動器提供的高頻、低損耗開關可實現非常高密度的電源解決方案，并減小了電感器和濾波電容器的尺寸。根據系統要求，可以將對故障條件的響應設置為重新啟動或閉鎖。
*附件：tps544c20.pdf

特性

• 支持 PMBus 的轉換器：20 A、30 A
• 4.5V 至 18V 輸入，0.6V 至 5.5V 輸出
• 5mm × 7mm LQFN 封裝，間距為 0.5mm
• 單導熱墊
• 集成 4.5mΩ 和 2.0mΩ 堆疊式 NexFET? 功率級
• 600mV、0.5% 基準
• 無損、低側 MOSFET 電流感應
• 可選 D-CAP? 和 D-CAP2? 模式控制
• 差分遙感
• 單調啟動至預偏置輸出
• 輸出電壓裕量和微調
• 輸出電壓和輸出電流報告
• 使用 2N3904 進行外部溫度監控
• 可通過 PMBus 編程
  • 過流保護
  • UVLO，軟啟動
  • PGOOD、OV、UV、OT 級別
  • 故障響應
  • 開啟和關閉延遲
• 熱關斷
• 引腳兼容的 20A、30A 轉換器

參數

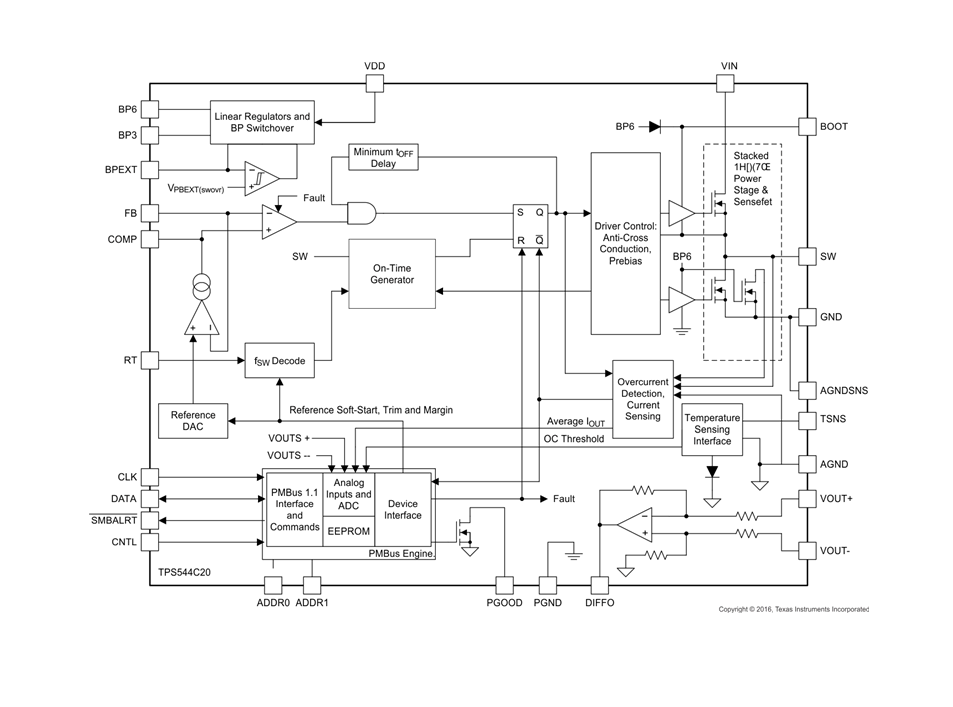

方框圖

1. 產品概述

TPS544C20是一款高性能的同步降壓DC-DC轉換器，支持PMBus?通信協議，能夠提供高達30A的輸出電流。該轉換器采用5mm x 7mm的LQFN封裝，適用于需要高功率密度和快速瞬態響應的應用場景。

2. 主要特性

• ?PMBus兼容性?：支持PMBus 1.1協議，允許遠程配置和監控。
• ?高輸出電流?：最大輸出電流可達30A。
• ?寬輸入電壓范圍?：支持4.5V至18V的輸入電壓。
• ?高效能?：集成NexFET?功率級和優化驅動器，提高能效。
• ?快速瞬態響應?：高頻操作減少電感和濾波電容尺寸，提升瞬態性能。
• ?全面保護?：包括過流保護、欠壓鎖定（UVLO）、軟啟動、電源良好（PGOOD）、過壓（OV）、欠壓（UV）和過溫（OT）保護。
• ?可編程性?：通過PMBus接口實現輸出電壓、過流閾值等參數的可編程。

3. 應用領域

• 測試和測量儀器
• 以太網交換機、光交換機、路由器、基站
• 服務器系統
• 企業級存儲SSD
• 高密度電源解決方案

4. 功能描述

• ?D-CAP?和D-CAP2?模式控制?：提供自然輸入電壓前饋，確?？焖偾曳€定的瞬態響應。
• ?單調啟動特性?：支持預偏置輸出的單調性啟動，防止啟動時的電流沖擊。
• ?輸出電壓微調?：通過PMBus接口實現輸出電壓的精確調整。
• ?靈活的故障響應?：支持重啟或鎖定關閉故障響應模式，可根據系統需求配置。
• ?熱關斷保護?：內置溫度傳感器，監控結溫防止過熱損壞。

5. 電氣特性

• ?輸入電壓范圍?：4.5V至18V。
• ?輸出電壓范圍?：0.6V至5.5V。
• ?開關頻率?：可調，范圍從250kHz至1MHz。
• ?高效率?：在寬負載范圍內保持高效率。
• ?軟啟動時間?：可編程，范圍從0.6ms至9ms。

6. 典型應用電路

文件提供了TPS544C20的典型應用電路圖，包括輸入電容、輸出電容、電感、Bootstrap電容等關鍵組件的連接方式，以及PMBus接口的配置。

7. 布局與熱設計指南

• ?最小化環路面積?：快速開關信號路徑的環路面積應最小化，以減少噪聲。
• ?旁路電容放置?：輸入和旁路電容應盡可能靠近相應的引腳，以降低阻抗。
• ?敏感信號布線?：反饋電壓（FB）和溫度感應（TSNS）等敏感信號應遠離高dV/dt節點。
• ?熱設計?：確保足夠的散熱措施，以處理高功率密度產生的熱量。

8. PMBus接口與通信

• ?地址配置?：通過ADDR0和ADDR1引腳設置PMBus地址。
• ?命令集?：支持PMBus 1.1協議中的一系列命令，用于配置和監控轉換器。
• ?自動ARA響應?：采用改進的SMBALERT響應協議，防止總線占用問題。

9. 封裝與訂購信息

TPS544C20采用5mm x 7mm的LQFN-40封裝，文件提供了詳細的封裝尺寸、引腳配置和訂購信息。
