TPS6213XA-Q1 器件是易于使用的同步降壓 DC-DC 轉換器，針對高功率密度應用進行了優化。典型值為 2.5 MHz 的高開關頻率允許使用小型電感器，并通過使用 DCS-Control? 拓撲提供快速瞬態響應以及高輸出電壓精度。

這些器件具有 3 至 17 V 的寬工作輸入電壓范圍，非常適合由中間總線電源軌供電的系統。這些器件在 0.9V 至 6V 的輸出電壓下支持高達 3A 的連續輸出電流（具有 100% 占空比模式）。輸出電壓啟動斜坡由軟啟動引腳控制，該引腳允許作為獨立電源或以跟蹤配置運行。通過配置 enable 和 open-drain power-good 引腳，也可以實現電源排序。
*附件：tps62130a-q1.pdf

在省電模式下，這些器件的 V 靜態電流約為 17 μA 在 .如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。這些器件采用 3 × 3 mm （RGT） 的 16 引腳 VQFN 封裝。

特性

• DCS-Control? 拓撲
• 適用于汽車應用
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級：–40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 輸入電壓范圍：3 至 17 V
• 0.9 至 6 V 的可調輸出電壓
• 引腳可選輸出電壓（標稱值，+ 5%）
• 可編程軟啟動和跟蹤
• 無縫省電模式轉換
• 靜態電流為 17 μA（典型值）
• 可選工作頻率
• 電源良好輸出
• 100% 占空比模式
• 短路保護
• 過熱保護
• 與 TPS62150A-Q1 引腳對引腳兼容
• 采用 3mm × 3mm VQFN-16 封裝

參數

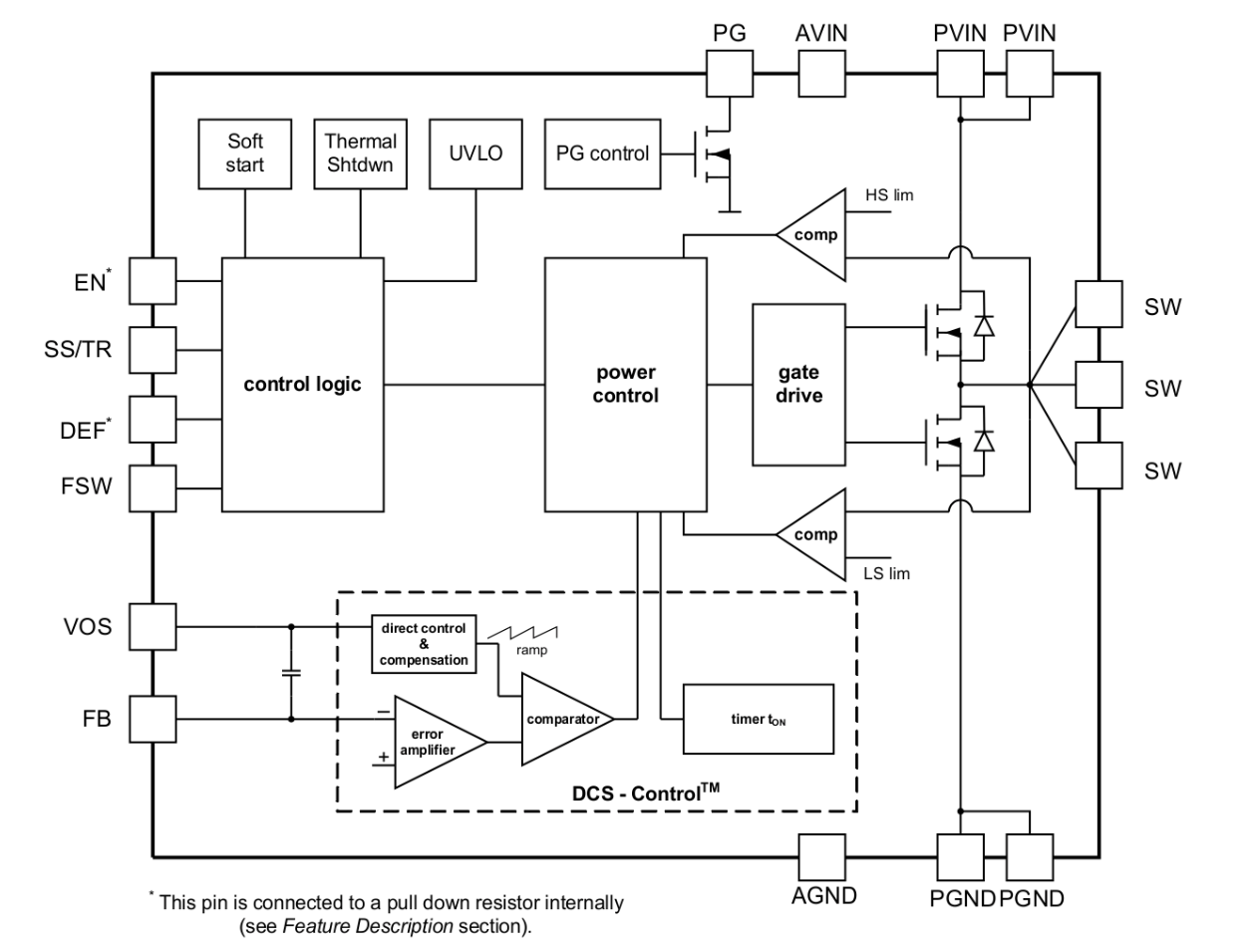

方框圖

1. 產品概述

TPS62130A-Q1是一款易于使用的同步降壓DC-DC轉換器，專為高功率密度應用而設計。該轉換器采用DCS-Control?拓撲結構，支持3V至17V的寬輸入電壓范圍，并提供高達3A的連續輸出電流。

2. 主要特性

• ?DCS-Control?拓撲?：結合了滯環、電壓模式和電流模式控制的優點。
• ?寬輸入電壓范圍?：3V至17V。
• ?高輸出電流?：高達3A。
• ?可調輸出電壓?：0.9V至6V，具有引腳可選的+5%電壓裕量。
• ?高效能?：包括無縫功率節省模式轉換和低靜態電流（典型值為17μA）。
• ?多種保護功能?：包括短路保護、過溫保護和欠壓鎖定（UVLO）。
• ?小封裝?：3mm x 3mm的VQFN-16封裝。

3. 應用領域

• ADAS攝像頭
• 傳感器融合
• 信息娛樂遠程信息處理
• CAN和USB電源供應

4. 功能描述

• ?脈沖寬度調制（PWM）操作?：在中等和重負載條件下工作，支持高達2.5MHz的開關頻率。
• ?功率節省模式?：在輕負載條件下自動進入，以維持高效率。
• ?軟啟動/跟蹤?：通過SS/TR引腳控制輸出電壓的啟動斜坡，支持跟蹤和排序功能。
• ?電流限制和短路保護?：在檢測到短路或重載時自動限制輸出電流。
• ?電源良好（PG）輸出?：指示輸出電壓是否已達到適當水平。

5. 電氣特性

• ?輸入電壓范圍?：3V至17V。
• ?輸出電壓范圍?：0.9V至6V（可調）。
• ?靜態電流?：典型值為17μA（啟用時，無輸出電流）。
• ?關斷電流?：典型值為1.5μA。
• ?效率?：在多種輸入電壓和輸出電流條件下具有高效率。

6. 典型應用電路

文件提供了TPS62130A-Q1的典型應用電路圖，包括輸入電容、輸出電容、電感、軟啟動電容和使能引腳的連接方式。

7. 系統示例

• ?調節LED電源供應?：通過調整FB引腳電壓來驅動LED。
• ?反相電源供應?：通過重新排列外部電路來實現反相輸出。
• ?主動輸出放電?：在關斷時通過PG引腳主動放電輸出電容。

8. 布局指南

文件提供了PCB布局的詳細指南，以確保最佳性能和穩定性，包括地平面連接、敏感節點布線和高頻信號路徑的優化。
