一、背景

開關電源將電網交流電轉換為電子電路所需的直流電，其基于高頻開關技術，通過PWM調制、高頻變壓器和反饋控制實現電能轉換，具備顯著的高效能轉換優勢。其轉換效率高，即使在輕載工況下，仍能維持優異的能效表現，可有效降低電源自身功耗。同時，開關電源通常采用多路輸出設計，能精準為電能表的MCU、計量、顯示、通信、繼電器控制等不同功能單元，匹配其電路需求的差異化電壓/電流指標。并且，各路輸出之間具備特定的隔離耐壓性能，既契合國家電網、南方電網對電能表節能降耗的技術要求，又能充分滿足各功能模塊的工作條件與安全規范。因此，隨著電能表向低功耗、高精度、智能化方向發展，開關電源已經取代傳統工頻變壓器，在國家電網、南方電網的智能電能表設計中廣泛應用。

二、ME8230芯片概述

ME8230 是一款專為智能電能表等小功率、低功耗場景量身定制的開關電源管理芯片。作為高集成度的高性能解決方案，其以低成本優勢實現了全功能保護設計，涵蓋過壓、過流、短路及過溫等多重防護機制，可靠性表現優異。該芯片完全契合國家電網、南方電網電能表電源電路的設計規范，憑借精準的電壓調控能力與低功耗特性，為計量模塊、通信單元等電能表核心部件提供穩定的電源支撐。

ME8230特點

高性能、高集成度；

內置1000V/1A功率MOSFET；功率 8W@AC40V～AC420V；

內置高壓啟動電路,實現全電壓下高效率和低功耗；

軟起動功能；

頻率抖動功能；

優化EMI性能；

抗強磁功能；

DIP7封裝。

關鍵參數

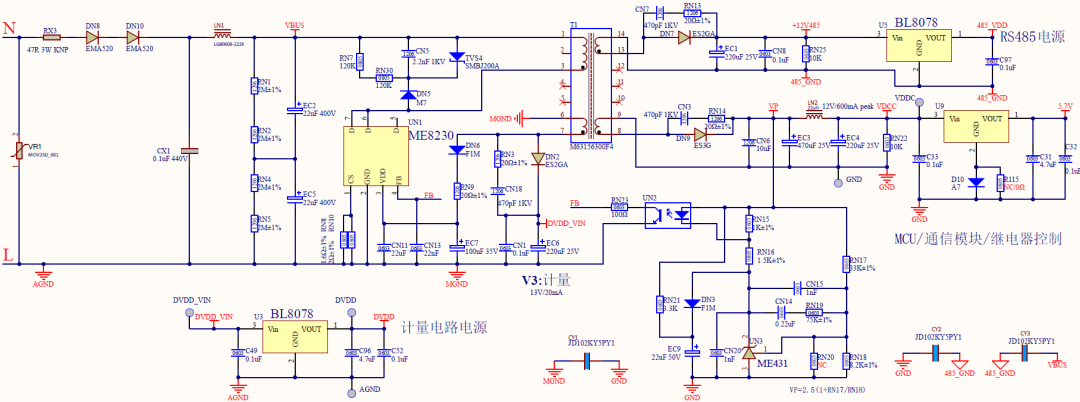

典型應用電路（以單相電能表電源電路示例）

主要測試數據

啟動時間

待機功耗(同等外圍電路待機功耗低于市場同類產品30mW～100mW)

效率

精度：輸出電壓調整率在0.09%左右，負載調整率在0.2%@AC85V；

溫漂：負溫度系數變化，加熱到100℃以上變化-0.1%；

過溫保護(OTP)：?jiǎn)?dòng)和恢復正常，恢復溫度遲滯為49℃左右；

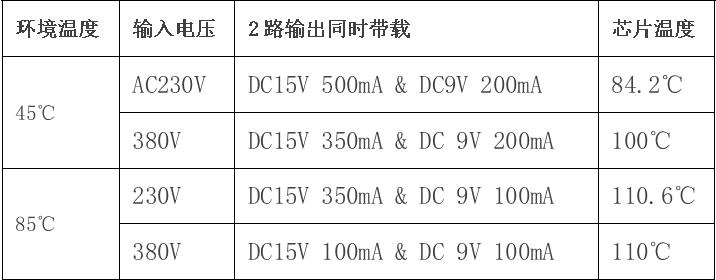

高溫環境下(2小時)的溫升測試；

容性負載帶載啟機： 輸出4000uF電容，帶載啟機大于1.2A@AC230V/AC264V（1.7A為OCP點）；

強磁下帶載啟機：正常工作情況下引入強磁，工作或帶載啟機正常，去除強磁后恢復工作。

三、總結

ME8230以低成本優勢實現了全功能保護設計，具有過壓、過流、短路及過溫等多重防護機制。憑借精準的電壓調控能力與低功耗特性，能同時為電能表計量、通信、控制電路提供多路隔離電源。該芯片深度契合智能電能表技術迭代與升級的核心趨勢，嚴格遵循并全面滿足國家電網、南方電網等權威機構制定的智能電能表設計規范要求。其卓越的性能與可靠的品質，為智能電能表電源設計提供了高兼容性、高保障性的理想解決方案，助力客戶顯著提升產品競爭力。
