采用熱增強型 4mm × 4mm TPS65283-1 TPS65283 VQFN 封裝是一款功能
齊全的 4.5V 至 18V Vin、3.5A/2.5A 輸出電流同步降壓直流/直流轉換器，通過高效率并集成高側和低側 MOSFET 來針對小型設計進行了優化。該器件還集成了 1 個 N 溝道 MOSFET 功率開關，用于配電系統。該器件提供完整的配電解決方案，其中需要精確的電流限制和快速保護響應。
*附件：tps65283-1.pdf

60mΩ 獨立配電開關通過使用外部電阻器將輸出電流限制在可編程電流限制閾值。在 1.25 A 的典型電流下，電流限制精度可以達到 ±10%。nFAULT 輸出在過流和反向電壓條件下保持低電平。

DC-DC 轉換器中的恒頻峰值電流模式控制簡化了補償并優化了瞬態響應。逐周期過流保護和在打嗝模式下運行可限制 MOSFET 在降壓輸出短路或過載情況下的功率耗散。當芯片溫度超過熱過載閾值時，過熱保護會關閉器件。

特性

• Buck 轉換器
  • 寬輸入電壓范圍 4.5 至 18 V
  • 集成雙降壓轉換器，最大連續電流 3.5 A （Buck1） / 2.5 A （Buck2）
  • 反饋參考電壓 0.6 V ±1%
  • 可調開關頻率 200 kHz 至
    2 MHz
  • 內部內置軟啟動時間 2.4 ms
  • 外部時鐘同步
  • 逐周期電流限制
  • 每個降壓轉換器的電源良好指示器
  • 輕負載時的連續電流模式 （TPS65283） 或脈沖跳躍模式 （PSM） （TPS65283-1）
• 配電開關
  • 集成導通電阻為 60 mΩ 的配電開關
  • 工作輸入電壓范圍 2.4 至 6 V
  • 可調電流限制高達 2.7 A
  • 限流精度 ±1.25 A 時為 10%（典型值）
  • 自動恢復過流保護
  • 反向輸入至輸出電壓保護
  • 過熱保護
  • 24 引腳 VQFN （RGE） 4mm × 4mm 封裝

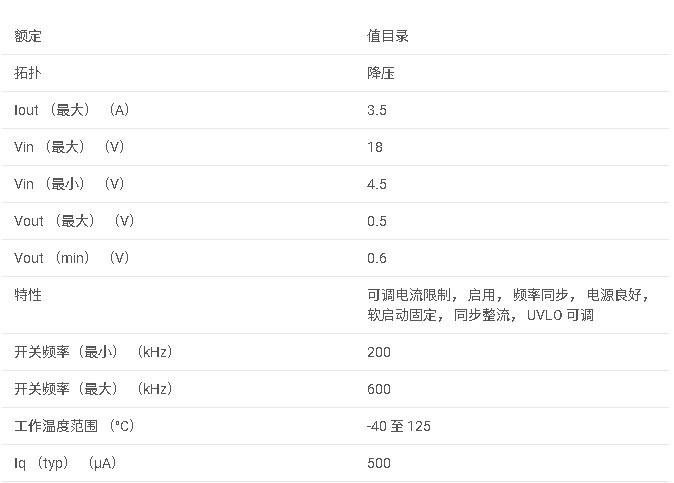

參數

方框圖

1. 產品概述

TPS65283-1 是一款集成雙同步降壓轉換器與電源分配開關的電源管理IC（PMIC），提供4.5V至18V的寬輸入電壓范圍，最大輸出電流分別為3.5A（Buck1）和2.5A（Buck2）。該器件采用熱增強型4mm x 4mm VQFN封裝，適用于USB端口、機頂盒、數字電視、DSL/有線調制解調器、無線路由器等多種應用。

2. 主要特性

• ?集成雙同步降壓轉換器?：提供兩路獨立的降壓輸出，支持高達3.5A和2.5A的連續輸出電流。
• ?電源分配開關?：集成一個N溝道MOSFET電源開關，具有可調電流限制功能，最大可達2.7A。
• ?寬輸入電壓范圍?：支持4.5V至18V的輸入電壓。
• ?高效率?：采用峰值電流模式控制，優化輕載條件下的效率。
• ?多種保護功能?：包括過流保護、過熱保護、反向電壓保護等。

3. 應用領域

• USB端口和集線器
• 機頂盒
• 數字電視
• DSL/有線調制解調器
• 無線路由器
• 家庭網關和接入點網絡
• 汽車信息娛樂系統

4. 電氣特性

• ?輸出電壓范圍?：通過反饋電阻分壓器可調。
• ?開關頻率?：可調范圍從200kHz至2MHz。
• ?軟啟動時間?：內部軟啟動時間為2.4ms。
• ?電源良好指示?：每個降壓轉換器均配備電源良好指示器。
• ?過流保護?：具有逐周期過流限制功能。

5. 功能描述

• ?雙同步降壓轉換器?：每個轉換器均集成高側和低側MOSFET，支持峰值電流模式控制。
• ?電源分配開關?：具有可調電流限制功能，可通過外部電阻設置電流限制閾值。
• ?過流和過熱保護?：在過流或過熱條件下，設備將自動關閉以保護自身。
• ?反向電壓保護?：防止反向電流損壞設備。
• ?軟啟動?：內部軟啟動功能可減小啟動時的浪涌電流。

6. 典型應用電路

• 提供詳細的典型應用電路圖，包括輸出電壓設置、電感選擇、輸出電容器選擇等設計步驟。
• 設計考慮因素包括電感峰值電流、RMS電流、輸出電壓紋波和瞬態響應等。

7. 布局與布線建議

• 提供PCB布局和布線的詳細建議，以確保最佳性能。
• 強調關鍵信號路徑的布局和布線，包括輸入電容器、輸出電容器、電感器和反饋路徑等。

8. 文檔與支持

• 提供詳細的數據手冊和應用指南。
• 支持通過TI官網獲取WEBENCH Power Designer等設計工具。
• 提供技術支持和社區資源，幫助用戶解決設計中的問題。

9. 注意事項

• 在設計和應用過程中，需嚴格遵守靜電放電（ESD）防護措施。
• 在選擇外部組件時，需考慮組件的電氣特性和熱特性，以確保系統的穩定性和可靠性。
• 在進行PCB布局和布線時，需遵循最佳實踐，以減小電磁干擾并提高系統性能。
