LM5160/A 是一款具有集成高側和低側 MOSFET 的 65V、2A 同步降壓轉換器。自適應恒定導通時間控制方案無需環路補償，并支持高降壓比和快速瞬態響應。一個內部反饋放大器在整個工作溫度范圍內保持 ±1% 的輸出電壓調節。導通時間與輸入電壓成反比，導致開關頻率幾乎恒定。

峰值和谷值電流限制電路可防止過載情況。欠壓鎖定 （EN/UVLO） 電路提供獨立可調的輸入欠壓閾值和遲滯。LM5160/A 通過 FPWM 引腳進行編程，可在空載到滿載的連續導通模式 （CCM） 下運行，或在輕負載時自動切換到不連續導通模式 （DCM） 以提高效率。強制 CCM作支持使用耦合電感器的多輸出和隔離式 Fly-Buck 應用。
*附件：lm5160.pdf

該LM5160A與 LM5160 具有相同的功能和引腳配置。在 Buck 和 Fly-Buck 應用中，外部偏置電源可以連接到 LM5160A 的 VCC 引腳。這種額外的功能降低了 IC 的功耗，并提高了高輸入電壓下的效率。

特性

• 4.5V 至 65V 寬輸入電壓范圍
• 集成高側和低側開關
  • 無需外部肖特基二極管
• 2A 最大負載電流
• 自適應恒定導通時間控制
  • 無外部環路補償
  • 快速瞬態響應
• 可選強制 PWM 或 DCM作
  • FPWM 支持多輸出 Fly-Buck?
• 幾乎恒定的開關頻率
  • 電阻可調高達 1 MHz
• 可編程軟啟動時間
• 預偏置啟動
• ±1% 反饋電壓基準
• LM5160A 允許外部 V抄送偏見
• 固有的保護功能，實現穩健的設計
  • 峰值電流限制保護
  • 可調輸入 UVLO 和遲滯
  • VCC 和柵極驅動 UVLO 保護
  • 帶滯后的熱關斷保護

參數

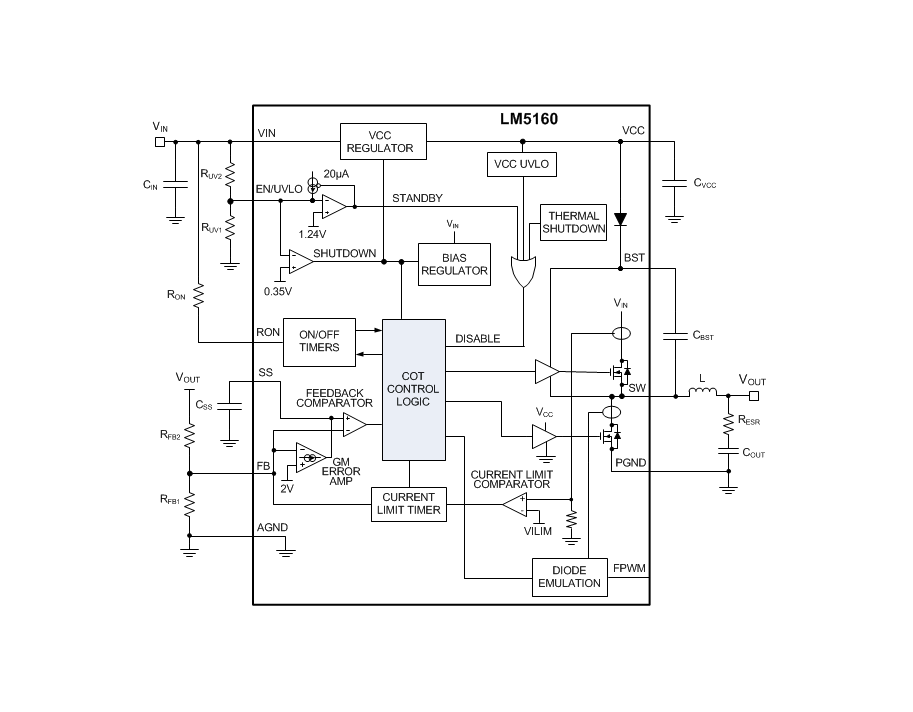

方框圖

1. 產品概述

LM5160/LM5160A 是一款寬輸入電壓范圍（4.5V 至 65V）的同步降壓（Buck）/Fly-Buck DC/DC轉換器，具備高效率、高可靠性和多種保護功能。該轉換器適用于多種工業應用，如可編程邏輯控制器、IGBT門極驅動電源、電信主備電源及電力線通信等。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V 至 65V
• ?最大負載電流?：2A
• ?自適應恒定導通時間控制?：無需外部環路補償，實現快速瞬態響應
• ?可選PWM或DCM操作模式?：通過FPWM引腳配置
• ?近恒定開關頻率?：電阻可調，最高可達1MHz
• ?可編程軟啟動時間?
• ?預偏置啟動?
• ?**±1%反饋電壓參考**?
• ?LM5160A支持外部VCC偏置?
• ?內置保護特性?：峰值電流限制、輸入欠壓鎖定（UVLO）及遲滯、VCC和柵極驅動UVLO保護、熱關斷保護

3. 應用領域

• 工業可編程邏輯控制器
• IGBT門極驅動電源
• 電信主備電源
• 電力線通信
• 低功率隔離DC/DC（Fly-Buck）

4. 電氣特性

• ?高側和低側開關集成?：無需外部肖特基二極管
• ?高效率?：在不同輸入電壓和負載條件下保持高效率
• ?低靜態電流?：在待機模式下降低功耗
• ?熱關斷保護?：防止過熱損壞
• ?軟啟動功能?：減小啟動時的電流沖擊

5. 功能描述

• ?自適應恒定導通時間控制?：根據輸入電壓自動調整導通時間，保持近恒定開關頻率
• ?PWM或DCM模式選擇?：通過FPWM引腳配置，支持輕載下的高效率DCM模式
• ?電流限制保護?：內置峰值電流限制電路，防止過流損壞
• ? 輸入欠壓鎖定（UVLO） ?：獨立可調的輸入欠壓閾值和遲滯，確保穩定工作
• ?軟啟動?：通過外部電容設置軟啟動時間，減小啟動時的電壓過沖
• ?預偏置啟動?：支持在預偏置條件下啟動，減小輸出電壓下降

6. 典型應用電路

• ?同步降壓轉換器?：提供從寬輸入電壓范圍到穩定輸出電壓的轉換，適用于多種負載條件
• ?Fly-Buck轉換器?：實現隔離輸出，適用于需要隔離的應用場景
• ?設計步驟?：包括選擇反饋電阻、設置開關頻率、選擇電感和輸出電容等關鍵組件

7. 布局與布線建議

• ?輸入電容布局?：應靠近VIN引腳，以減小輸入電壓紋波和開關噪聲
• ?輸出電容布局?：應靠近SW引腳，以減小輸出電壓紋波和提供瞬態響應
• ?反饋引腳布局?：應遠離噪聲源，如電感和開關節點，以減少噪聲干擾
• ?熱設計?：確保足夠的散熱路徑，防止過熱損壞

8. 文檔與支持

• 提供詳細的數據手冊和應用指南
• 支持通過TI官網獲取WEBENCH Power Designer等設計工具
• 提供技術支持和社區資源，幫助用戶解決設計中的問題

9. 注意事項

• 在設計和應用過程中，需嚴格遵守靜電放電（ESD）防護措施
• 在選擇外部組件時，需考慮組件的電氣特性和熱特性，以確保系統的穩定性和可靠性
• 在進行PCB布局和布線時，需遵循最佳實踐，以減小電磁干擾并提高系統性能
