LMR16006是 PWM DC/DC 降壓（降壓）穩壓器。具有 4 V 至 60 V，適用于從工業到汽車的廣泛電源應用 來自不受監管的來源的調節。穩壓器的待機電流在 ECO 模式下為 28 μA， 適用于電池作系統。1 μA 的超低關斷電流可以進一步 延長電池壽命。工作頻率固定為 0.7 MHz（X 版本）和 2.1 MHz（Y 版本） 允許使用小型外部元件，同時仍然能夠?qū)崿F(xiàn)低輸出紋波 電壓。軟啟動和補償電路在內部實現，允許該器件 與最少的外部元件一起使用。LMR16006 針對高達 600 mA 的負載進行了優化 電流。它具有 0.765 V 的典型反饋電壓。該設備具有內置保護功能 例如逐脈沖電流限制、熱感應和因功率過大而導致的關斷 耗散。LMR16006 采用扁平 SOT-6L 封裝。
*附件：lmr16006.pdf

特性

• ECO 模式下的超低 28 μA 待機電流
• 輸入電壓范圍 4 V 至 60 V
• 1 μA 關斷電流
• 支持高占空比作
• 輸出電流高達 600 mA
• 0.7 MHz 和 2.1 MHz 開關頻率
• 內部補償
• 高壓使能輸入
• 內部軟啟動
• 過流保護
• 過溫保護
• 整體解決方案尺寸小（SOT-6L 封裝）

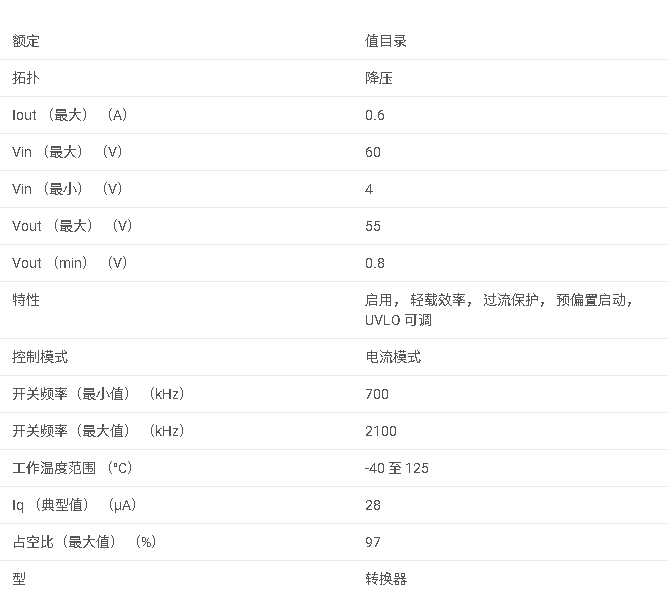

參數

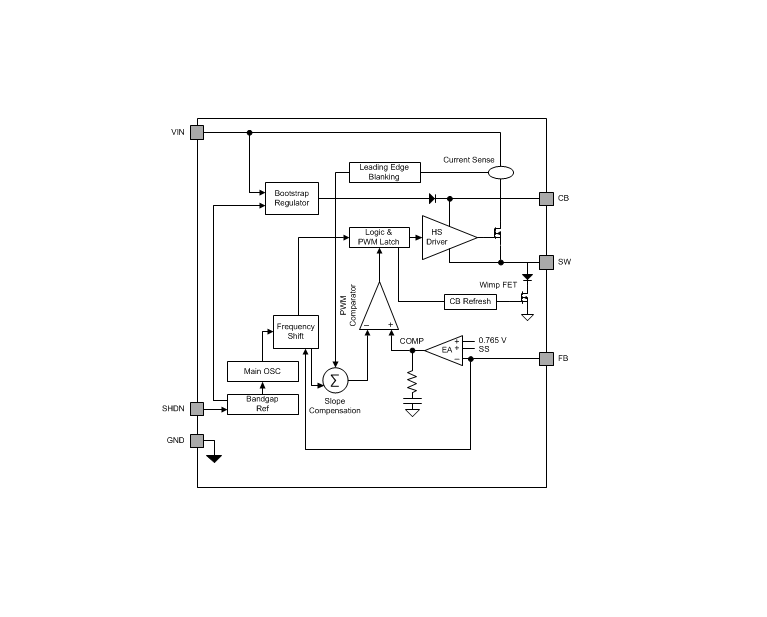

方框圖

1. 產品概述

LMR16006 是一款高效能的降壓（Buck）DC/DC轉換器，適用于輸入電壓范圍在4V至60V之間的應用。該轉換器提供高達600mA的輸出電流，并具備超低待機電流（28μA在ECO模式下）和關斷電流（1μA），非常適合電池供電的設備。

2. 主要特性

• ?寬輸入電壓范圍?：4V至60V
• ?低待機電流?：28μA（ECO模式）
• ?低關斷電流?：1μA
• ?高效率?：固定頻率PWM控制，支持0.7MHz和2.1MHz兩種開關頻率
• ?內部補償?：簡化外部組件設計
• ?保護功能?：過流保護、過溫保護、欠壓鎖定（UVLO）
• ?小型封裝?：SOT-6L封裝，適合空間受限的應用

3. 應用領域

• 工業分布式電源系統
• 汽車電子
• 電池供電設備
• 便攜式手持儀器
• 便攜式媒體播放器

4. 電氣特性

• ?輸出電流?：最大600mA
• ?開關頻率?：0.7MHz（X版本）或2.1MHz（Y版本）
• ?反饋電壓?：典型值0.765V
• ?軟啟動?：內部集成軟啟動電路，減小啟動時的電流沖擊
• ?熱關斷?：內部熱關斷保護，防止過熱損壞

5. 功能描述

• ?固定頻率PWM控制?：提供穩定的輸出電壓和電流
• ?輸出電壓設置?：通過外部電阻分壓器設置輸出電壓
• ? 使能輸入（SHDN） ?：高電壓容忍輸入，內部上拉，低電平有效
• ?UVLO?：輸入電壓欠壓鎖定保護，防止在低電壓條件下工作
• ?電流限制?：逐周期電流限制，防止過流損壞

6. 典型應用電路

• ?外部組件?：包括輸入電容、輸出電容、電感、肖特基二極管和反饋電阻分壓器
• ?設計步驟?：使用WEBENCH Power Designer工具進行定制設計，優化效率、尺寸和成本
• ?組件選擇?：根據輸入電壓、輸出電壓和輸出電流的要求，選擇合適的電感、電容和二極管

7. 布局與布線建議

• ?反饋網絡?：電阻R1和R2應靠近FB引腳，遠離電感以減少噪聲耦合
• ?輸入旁路電容?：應靠近VIN引腳，以減小輸入電壓紋波
• ?電感布局?：電感L1應靠近SW引腳，以減小磁性和靜電噪聲
• ?輸出電容布局?：輸出電容Cout應靠近電感和肖特基二極管的連接點

8. 文檔與支持

• 提供詳細的數據手冊和應用指南
• 支持通過TI官網獲取WEBENCH Power Designer等設計工具
• 提供技術支持和社區資源，幫助用戶解決設計中的問題

9. 注意事項

• 在設計和應用過程中，需嚴格遵守靜電放電（ESD）防護措施
• 在選擇外部組件時，需考慮組件的電氣特性和熱特性，以確保系統的穩定性和可靠性
• 在進行PCB布局和布線時，需遵循最佳實踐，以減小電磁干擾并提高系統性能
