AiP321X系列電路是一款具有內部遲滯的低功耗、超高速比較器，其中AiP3211、AiP3212、AiP3214分別是不帶關斷控制管腳的單通道、雙通道和四通道比較器，AiP3213和AiP3219分別為帶關斷控制管腳的單通道和雙通道比較器。該系列比較器可實現軌到軌輸入共模范圍，是低電壓應用的理想選擇。推挽輸出可直接驅動CMOS或TTL邏輯。該系列電路主要應用于高速采樣電路、峰值和過零檢測器、窗口比較器、時鐘和數據信號恢復等領域。

主要特點

工作電源：2.5V～5.5V

傳播延時：6.7ns

單個比較器靜態電流：1.4mA

失調電壓：≤10mV

內部遲滯：7.2mV

軌到軌輸入

推挽輸出

工作溫度范圍：-40℃～125℃

封裝形式：

- AiP3211：SOT23-5/SOT353/SOP8

- AiP3212：SOP8/MSOP8/TSSOP8/DFN8

- AiP3213：SOT23-6/ SOT363/SOP8

- AiP3214：SOP14/TSSOP14

- AiP3219：MSOP10

Pin arrangement diagram

引腳排列圖

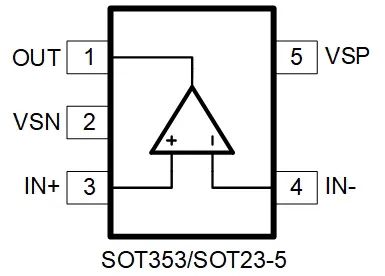

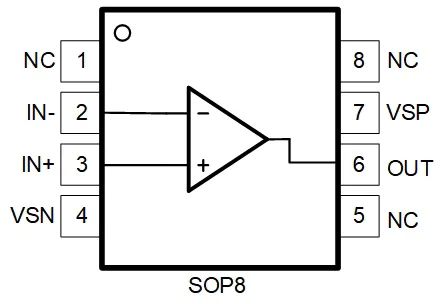

AiP3211

AiP3211

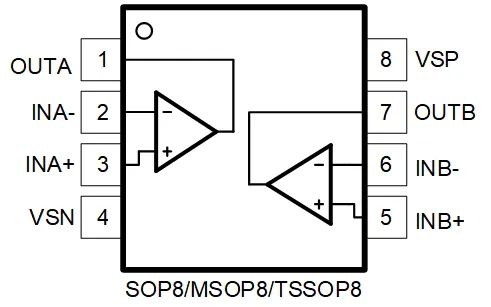

AiP3212

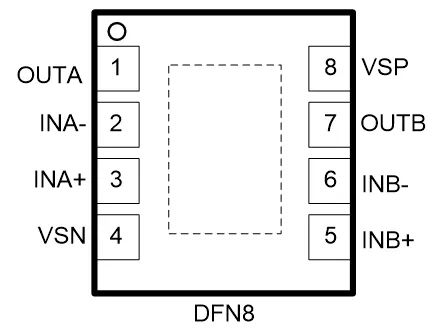

AiP3212

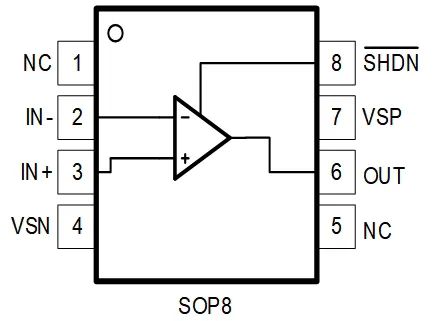

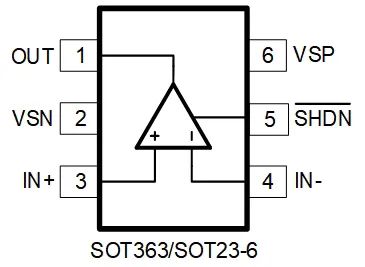

AiP3213

AiP3213

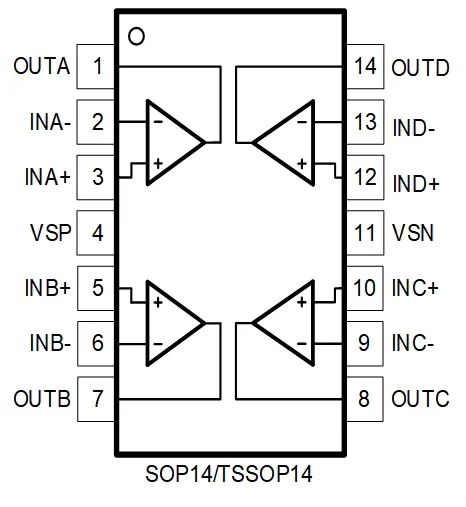

AiP3214

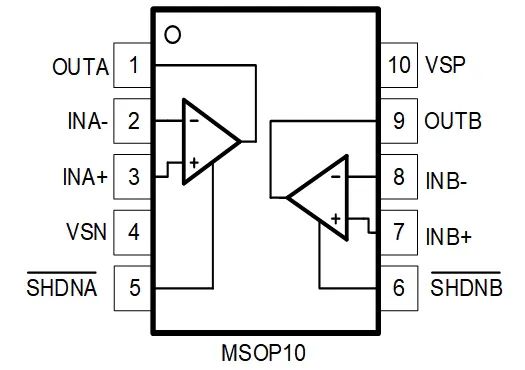

AiP3219

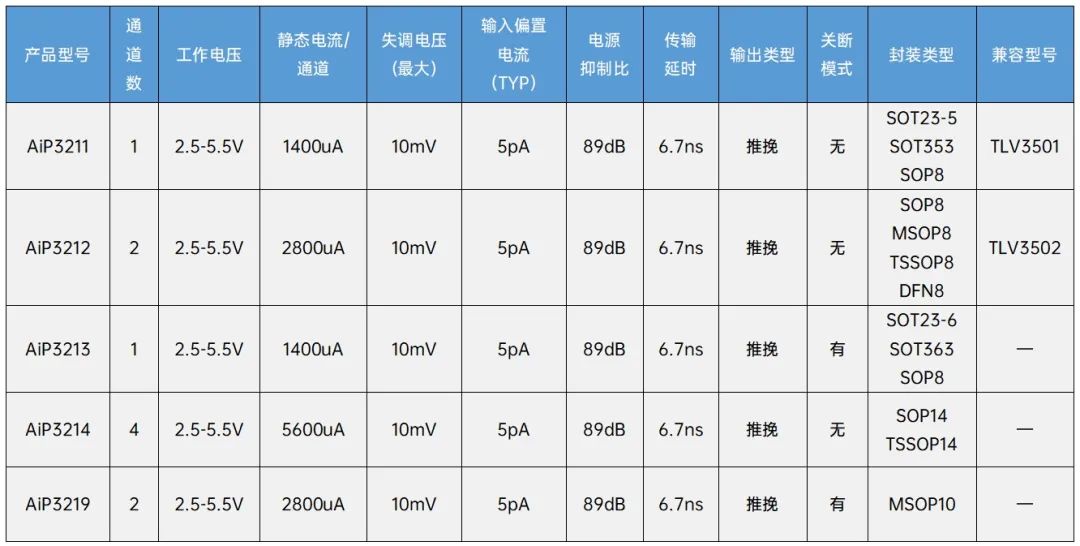

AiP321X系列詳細參數見下表：

結語

中微愛芯還提供了AiP320X、AiP322X、AiP324X系列其他型號的高速低功耗比較器供客戶選擇，想要獲取更多技術支持，歡迎聯系我們。
