TPS624xx-Q1 系列器件是同步雙通道降壓直流/直流轉換器，適用于高級駕駛員輔助系統 （ADAS） 等汽車應用。它們提供兩個獨立的輸出電壓軌，由標準 3.3V 或 5V 電壓軌供電，具有固定輸出電壓，專為 ADAS 攝像頭模塊中的 CMOS 成像器或串行器-解串器供電而優化。

EasyScale? 串行接口允許在作期間修改輸出電壓。固定輸出電壓版本 TPS624xx-Q1 支持用于低功耗處理器的單引腳控制簡單動態電壓調節。
*附件：tps62407-q1.pdf

TPS624xx-Q1 系列器件在 2.25MHz 固定開關頻率下運行，并在輕負載電流下進入省電模式運行，以在整個負載電流范圍內保持高效率。對于低噪聲應用，可以通過將 MODE/DATA 引腳拉高來強制器件進入固定頻率 PWM 模式。關斷模式將電流消耗降低至 1.2μA（典型值）。這些器件允許使用小型電感器和電容器來實現小尺寸解決方案。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：–40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 高效率 — 高達 95%
• V在范圍為 2.5 V 至 6 V
• 2.25MHz 固定頻率作
• 輸出電流 TPS62406-Q1 1000 mA/400 mA
• 輸出電流 TPS62407-Q1 400 mA/600 mA
• 輸出電流 TPS62422-Q1 1000 mA/600 mA
• 輸出電流 TPS62423-Q1 800 mA/800 mA
• 輸出電流 TPS62424-Q1 800 mA/800 mA
• 固定輸出電壓
• EasyScale? 可選單引腳串行接口
• 輕負載電流下的省電模式
• 180° 異相作
• PWM 模式下的輸出電壓精度 ±1%
• 兩個轉換器的典型靜態電流為 32μA
• 100% 占空比，實現最低壓差

參數

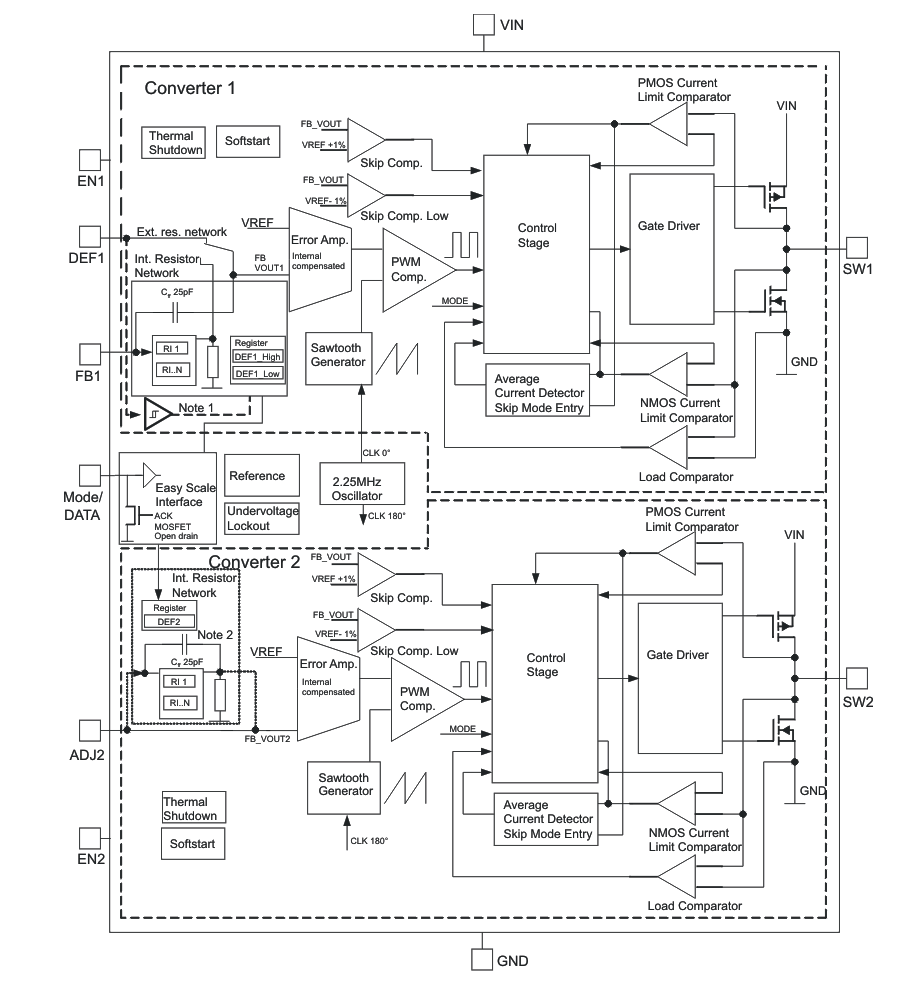

方框圖

1. 產品概述

TPS62407-Q1 是一款專為汽車應用設計的雙路同步降壓DC-DC轉換器，專為ADAS（高級駕駛輔助系統）攝像頭模塊、信息娛樂系統、儀表盤等提供兩路獨立的輸出電壓。該轉換器符合AEC-Q100標準，適用于-40°C至125°C的工作溫度范圍，具有高效率和動態電壓調整功能。

2. 主要特性

• ?汽車級應用?：AEC-Q100認證，確保在汽車環境下的可靠性
• ?雙路輸出?：提供兩路獨立的輸出電壓，支持動態電壓調整
• ?固定頻率?：2.25MHz的固定開關頻率，降低噪聲干擾
• ?高效率?：最高可達95%的效率，有效降低功耗
• ?低靜態電流?：典型值為32μA，適合低功耗應用
• ?小封裝?：采用10引腳VSON封裝，節省空間

3. 應用領域

• 汽車ADAS攝像頭模塊
• 信息娛樂系統
• 儀表盤
• 其他需要雙路獨立電源的汽車電子系統

4. 電氣特性

• ?輸入電壓范圍?：2.5V至6V
• ?輸出電壓?：
  • 第一路：默認1.225V（DEF_1引腳高電平）或1.125V（DEF_1引腳低電平），可調
  • 第二路：默認1.85V，可調
• ?輸出電流?：第一路最大400mA，第二路最大600mA
• ?轉換效率?：在寬負載范圍內保持高效率
• ?熱關斷?：超過150°C時自動關斷，保護芯片

5. 功能描述

• ?EasyScale?接口?：支持一引腳串行接口，實現動態電壓調整
• ?180°相位差操作?：兩路轉換器在PWM模式下相位差180°，降低輸入紋波
• ?輕載模式?：在輕載時自動進入節能模式，提高效率
• ?短路保護?：兩路輸出均具備短路保護功能
• ?熱關斷和過溫保護?：防止芯片過熱損壞

6. 外部組件選擇

• ?電感?：根據輸出電流和期望的紋波電流選擇合適的電感值
• ?輸出電容?：選擇低ESR的陶瓷電容，以減小輸出紋波
• ?輸入電容?：推薦使用高質量的陶瓷電容，以穩定輸入電壓

7. 布局與布線建議

• ?低電感路徑?：為輸入和輸出電容提供低電感路徑，減小噪聲干擾
• ?地平面?：使用完整的地平面，以提高熱傳導和降低電磁干擾
• ?布局緊湊?：將轉換器及其相關組件緊密布局，以減小環路面積和寄生電感

8. 文檔與支持

• 提供詳細的數據手冊和應用指南
• 支持通過TI官網獲取WEBENCH? Power Designer工具進行自定義電源設計
• 提供技術支持和社區資源，幫助用戶解決設計中的問題

9. 注意事項

• 在設計和應用過程中，需嚴格遵守靜電放電（ESD）防護措施
• 在選擇外部組件時，需考慮組件的電氣特性和熱特性，以確保系統的穩定性和可靠性
• 在進行PCB布局和布線時，需遵循最佳實踐，以減小電磁干擾并提高系統性能
