TPS5433xA 系列器件是同步轉換器 輸入電壓范圍為 4.5 至 28 V。這些器件包括一個集成的低側開關 FET 無需外部二極管，從而減少了元件數量。

通過集成的 128mΩ 和 84mΩ MOSFET（低） 實現效率最大化 我Q和輕負載時的脈沖跳躍。使用 enable 引腳，關閉 電源電流降至 2 μA。該降壓轉換器可為 各種負載具有一個穩壓良好的基準電壓源，該基準電壓源在整個溫度范圍內為 1.5%。
*附件：tps54336a.pdf

高側 MOSFET 上的逐周期電流限制可保護 TPS5433xA 系列器件，并通過低側拉電流限制得到增強，該限制 防止電流失控。低側吸收電流限制可關閉低側 MOSFET，以防止 反向電流過大。如果過流情況持續，則觸發打嗝保護 的時間超過預設的時間。當芯片溫度 超過閾值，并在內置熱打嗝后再次啟用器件 時間。

特性

• 同步 128mΩ 和 84mΩ MOSFET，可實現
  3A 連續輸出電流
• TPS54335A：內部 2ms 軟啟動，
  50kHz 至 1.5MHz 可調頻率
• TPS54336A：可調軟啟動，
  固定 340 kHz 頻率
• 2μA 低關斷電流、靜態電流
• 0.8V 基準電壓源，精度為 ±0.8%
• 電流模式控制
• 單調啟動至預偏置輸出
• 脈沖跳躍以實現輕負載效率
• 打嗝模式過流保護
• 熱關斷 （TSD） 和
  過壓轉換保護
• 8 引腳 SO PowerPAD 和 10 引腳 VSON 封裝

參數

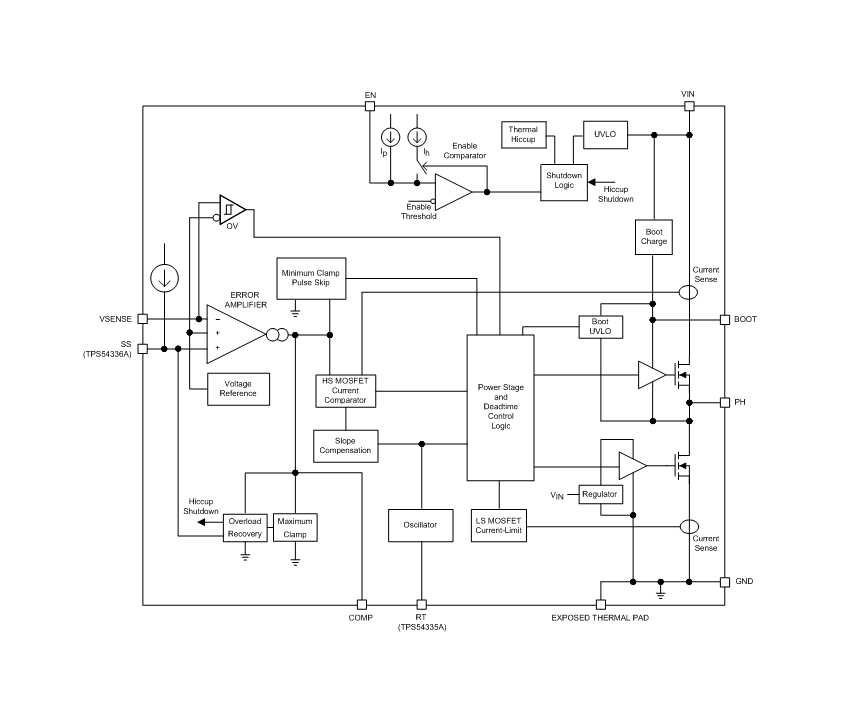

方框圖

1. 產品概述

TPS54336A 是一款高性能的同步降壓DC-DC轉換器，專為4.5V至28V的寬輸入電壓范圍設計，提供高達3A的連續輸出電流。該轉換器采用固定頻率（340kHz）的PWM控制模式，集成有高效的MOSFETs，并具有多種保護功能，適用于各種消費類電子、工業和車載電源應用。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至28V
• ?高輸出電流?：高達3A
• ?固定頻率?：340kHz
• ?集成MOSFETs?：128mΩ（高側）和84mΩ（低側）
• ?可調軟啟動?：通過外部電容設置軟啟動時間
• ?低靜態電流?：關斷模式下低于2μA
• ?多種保護功能?：包括過流保護、熱關斷、過壓保護和欠壓鎖定
• ?小型封裝?：8引腳SO PowerPAD?和10引腳VSON封裝選項

3. 應用領域

• 消費類電子產品（如數字電視、機頂盒、DVD/藍光播放器等）
• 電池充電器
• 工業和車載音頻電源
• 分布式電源總線供應

4. 電氣特性

• ?工作結溫范圍?：-40°C至150°C
• ?電壓參考?：0.8V，±0.8%精度
• ?電流限制?：高側4.9A至6.5A，低側3.5A至6.1A
• ?熱關斷溫度?：典型值為175°C
• ?軟啟動時間?：通過外部電容調整，實現可控的啟動電壓斜率

5. 功能描述

• ?固定頻率PWM控制?：確保穩定的輸出電壓和電流調節
• ?輕載效率?：通過智能的脈沖跳躍模式提高輕載時的效率
• ?單調啟動?：支持預偏置輸出的安全啟動，避免輸出電壓過沖
• ?過壓保護?：內置過壓比較器，防止輸出電壓超過安全范圍
• ?過流保護?：具有周期限流和hiccup模式保護，防止過流損壞

6. 外部組件選擇與設計

• ?輸入電容?：推薦使用高質量的陶瓷電容，以減小輸入電壓的紋波和噪聲
• ?輸出電容?：根據輸出紋波要求選擇合適的電容值和類型，推薦低ESR的陶瓷電容
• ?電感?：根據輸出電流和期望的紋波電流選擇電感值，確保在固定頻率下穩定工作
• ?軟啟動電容?：根據所需的軟啟動時間選擇合適的電容值
• ?布局與布線?：遵循最佳實踐，減小環路面積，降低EMI，確保熱性能

7. 熱管理與散熱

• 暴露的熱焊盤應連接到PCB的接地平面，以增強熱傳導
• 在高功率應用中，考慮使用散熱片或增加PCB的銅厚以提高熱性能

8. 文檔與支持

• 提供詳細的數據手冊和應用指南
• 可通過TI官網獲取WEBENCH? Power Designer工具，支持自定義電源設計和仿真
• 提供技術支持和社區資源，幫助用戶解決設計中的問題

9. 注意事項

• 在設計和應用過程中，需嚴格遵守靜電放電（ESD）防護措施
• 在選擇外部組件時，需考慮組件的電氣特性和熱特性，以確保系統的穩定性和可靠性
• 在進行PCB布局和布線時，需遵循最佳實踐，以減小電磁干擾并提高系統性能
