Analog Devices MAX22707精密過零檢測器可根據交流線路輸入提供可靠、可重復的過零檢測信號 MAX22707使用開關電容器濾波器確保將過零延遲降至最低，同時跟蹤輸入頻率的變化。與分立式解決方案相比，該器件的精度更高，輸出更固有穩定。Analog Devices MAX22707采用基于開關電容器技術的低功耗精密模擬濾波器，設計用于交流輸入噪聲的精密濾波。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX22707精密過零檢測器數據手冊.pdf

特性

• 精密過零檢測
  • 集成過零檢測，精度為±1%
  • 高頻噪聲濾波器
  • 4階低通濾波器 (LPF)
  • 4階帶通濾波器 (BPF)
• 可配置性好，簡單易用
  • 用戶可選的濾波器配置（LPF或BPF）
  • 可選的輸入頻率
  • 省電待機模式
  • 可編程直流平均定時器
• 節省PCB空間，降低物料清單 (BOM) 成本
  • 無需外部精密濾波電容器
  • 10引腳μMAX封裝3mm x 3mm

應用

• 工業照明調光
• 交流相位檢測
• 靈活的過零檢測

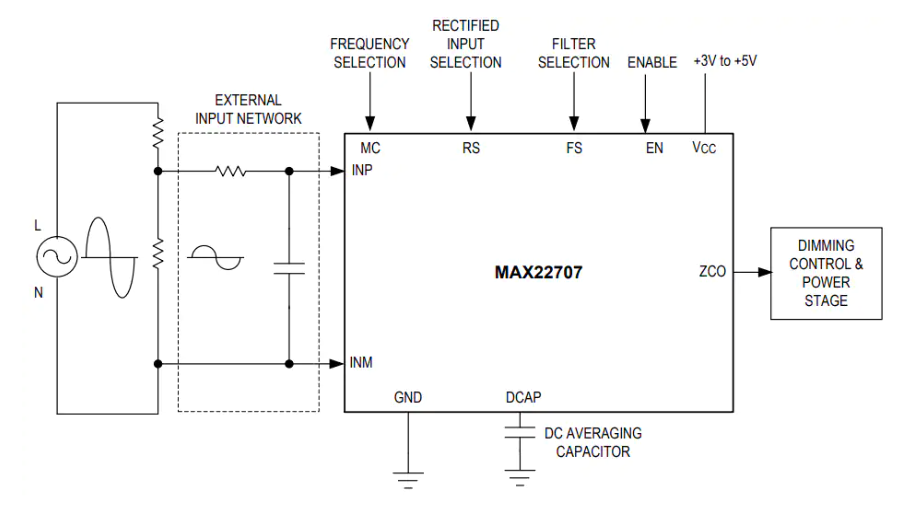

簡化應用圖
