TPS65263-Q1 4.0V-18V Vin、3A/2A/2A 三通道同步降壓轉換器數據手冊
TPS65263-Q1 集成了具有 4.0V 至 18V 寬輸入電壓的三路同步降壓轉換器。具有恒頻峰值電流模式的轉換器旨在簡化其應用，同時為設計人員提供根據目標應用優化系統的選擇。轉換器的開關頻率可通過外部電阻器在 200 kHz 至 2.3 MHz 范圍內調節。Buck1 和 Buck2 之間 180° 異相作，Buck3（Buck2 和 Buck3 同相運行）最大限度地減少了輸入濾波器要求。
每個 buck 的初始啟動電壓可通過外部反饋電阻器進行設置。buck2 的輸出電壓可以通過 I 2C 控制的 7 位 VID 以 10mV 的步長從 0.68V 動態調整到 1.95V。VID 電壓轉換轉換速率可通過 I 2C 總線通過 3 位控制進行編程，以優化 VID 電壓轉換期間的過沖/下沖。
*附件：tps65263-q1.pdf
TPS65263-Q1 中的每個降壓轉換器都可以由 I 2C 控制，以啟用/禁用輸出電壓，在輕負載條件下設置脈沖跳躍模式 （PSM） 或強制連續電流 （FCC） 模式，并讀取電源良好狀態、過流警告和芯片溫度警告。
TPS65263-Q1 具有過壓、過流、短路和過熱保護功能。
特性
- 適用于汽車應用
- AEC-Q100 認證結果如下：
- 器件溫度等級 1：–40°C 至 125°C 工作結溫范圍
- 器件 HBM ESD 分類等級 H2
- 器件 CDM ESD 分類等級 C4B
- 工作輸入電壓范圍 4.0V 至 18V 最大連續輸出電流 3A/2A/2A
- I 2C 控制的 7 位 VID 可編程輸出電壓，0.68V 至 1.95V，Buck2 具有 10mV 電壓步長
- Buck2的 I 2C 控制 VID 電壓轉換轉換速率
- I 2C 回讀電源良好狀態、過流警告和芯片溫度警告
- I 2C 兼容接口，具有標準模式 （100 kHz） 和快速模式 （400 kHz）
- 反饋參考電壓 0.6 V ±1%
- 可調時鐘頻率范圍為 200 kHz 至 2.3 MHz
- 外部時鐘同步
- 每個降壓轉換器的專用使能和軟啟動引腳
- 輸出電壓電源正常指示器
- 熱過載保護

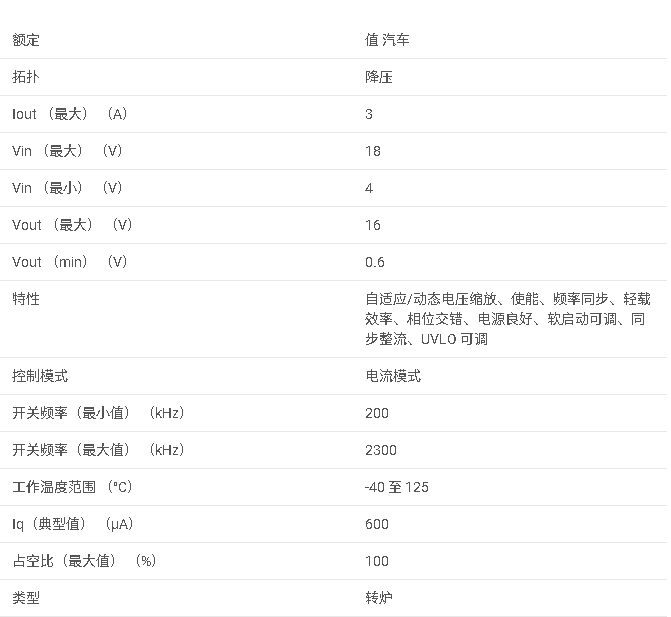

參數

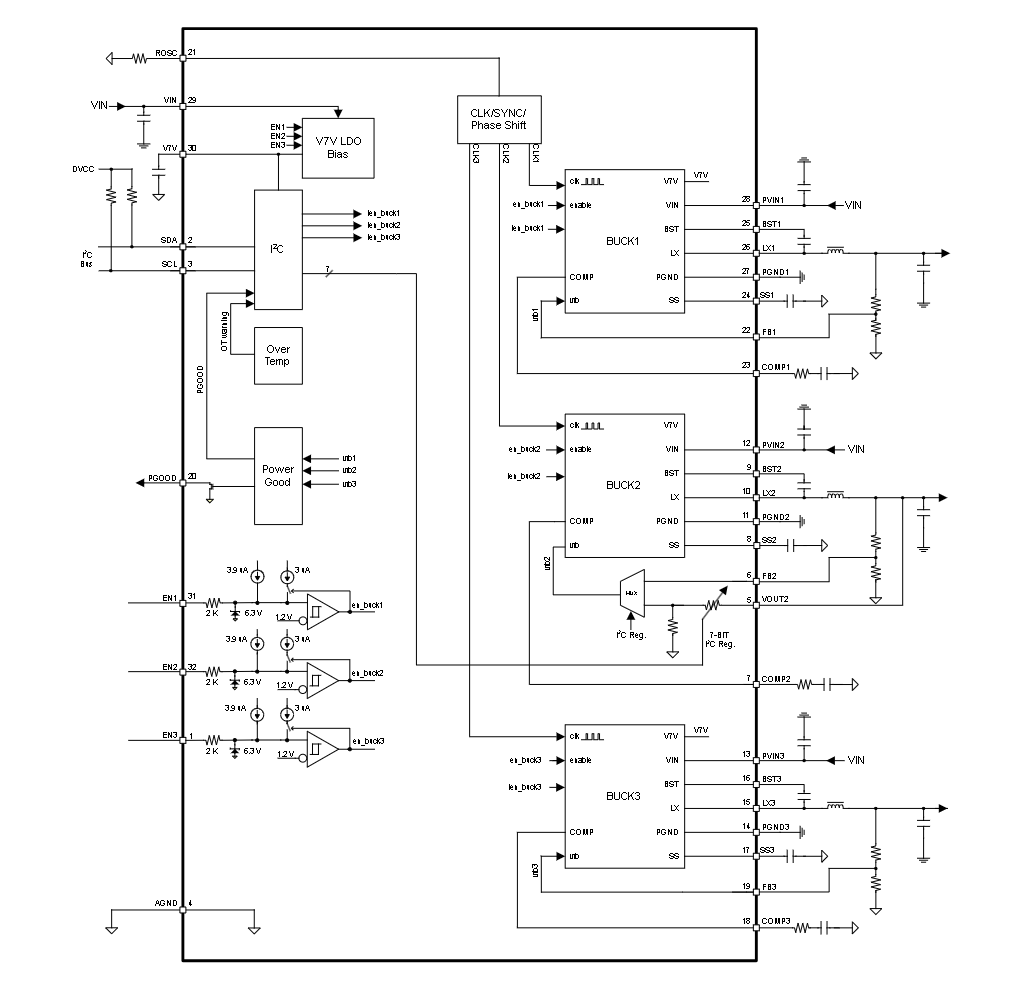

方框圖
1. 產品概述
- ?型號?：TPS65263-Q1
- ?制造商?：Texas Instruments
- ?類型?：汽車級，4.0-V至18-V輸入電壓，三通道同步降壓DC/DC轉換器
- ?輸出電流?：每通道分別為3 A/2 A/2 A
- ?特色功能?：I2C控制動態電壓調節（DVS），過熱保護
2. 主要特性
- ?汽車級認證?：AEC-Q100資質
- ?寬輸入電壓范圍?：4.0 V至18 V
- ?三通道輸出?：每通道獨立控制，支持3 A/2 A/2 A輸出電流
- ?I2C接口?：7位VID可編程輸出電壓，支持電壓過渡斜率控制
- ?動態電壓調節?：Buck2輸出電壓可動態調整，分辨率10 mV
- ?保護功能?：過壓、過流、短路、過熱保護
3. 應用領域
4. 功能描述
- ?同步降壓轉換?：高效能量轉換，減少損耗
- ?180°相位差操作?：Buck1與Buck2、Buck3之間相位差操作，減少輸入濾波需求
- ?軟啟動與跟蹤?：各通道獨立軟啟動和電壓跟蹤功能
- ?電源良好指示?：PGOOD引腳指示所有Buck輸出電壓是否穩定
5. 設計指南
- ?輸出電壓設置?：通過外部反饋電阻或I2C接口設置
- ?電感選擇?：基于輸出電流和期望的紋波電流選擇合適的電感
- ?輸出電容?：選擇低ESR陶瓷電容以減少輸出電壓紋波
- ?布局考慮?：遵循推薦的布局指南，減少噪聲和干擾
6. 性能指標
- ?高效率?：在多種負載和輸入電壓條件下保持高效率
- ?低靜態電流?：無負載時靜態電流低，減少能耗
- ?快速瞬態響應?：支持快速負載變化，保持輸出電壓穩定
- ?熱保護?：內置過熱保護，防止器件損壞
7. 封裝與尺寸
- ?封裝類型?：32引腳VQFN（RHB）封裝，帶裸露熱焊盤
- ?尺寸?：5.00 mm x 5.00 mm，適合空間受限的應用
8. 訂購信息
- 提供多種封裝和批量選項，具體信息請參考TI官方網站或聯系供應商
9. 技術支持
- ?文檔資源?：包括數據手冊、應用指南、參考設計等
- ?在線工具?：TI提供WEBENCH? Power Designer等工具，簡化設計過程
- ?社區支持?：TI E2E?在線社區提供技術支持和問題解答
10. 注意事項
- ?熱設計?：確保足夠的散熱措施，以防止因過熱而觸發熱關斷
- ?輸入/輸出電容?：選擇合適的電容值和類型，以滿足性能要求并減少紋波
- ?元件布局?：遵循推薦的布局指南，以減少電磁干擾和噪聲，確保穩定性
