TPS566250 是一款同步降壓轉換器，使系統設計人員能夠完成 各種終端設備的電源總線穩壓器套件，具有經濟高效、低元件 count 和低待機電流解決方案。

初始上電后，可以通過 一個 I^2^C 兼容 V身份證控制總線。
*附件：tps566250.pdf

TPS566250 的主控制回路使用 D-CAP2? 模式控制，該模式控制提供 快速瞬態響應，無需外部補償元件。自適應導通時間控制 支持在較高負載條件下的 PWM 模式和高級節能模式?之間無縫轉換 輕負載運行。先進的省油模式?使TPS566250保持高效率 在較輕的負載條件下。TPS566250 能夠適應兩個低等效系列 電阻 （ESR） 輸出電容器，如 POSCAP 或 SP-CAP，以及超低 ESR 陶瓷電容器。

該器件提供片上過流、欠壓鎖定和熱關斷功能 保護。

特性

• 集成 FET 針對低占空比應用進行了優化
  • 44 mΩ（高側）和 23 mΩ（低側）
• 輸出電壓范圍：0.6V 至 1.87V，反饋
  電壓步長為 5.5mV
• V身份證使用帶回讀的多字節接口進行控制
• 25°C 時 ±1% 輸出電壓 （V）身份證在 12 V V 下進行控制 在 / 1.1 伏外
• D-CAP2? 控制模式
• 先進的 Eco 模式?，可在輕
  負載和低輸出電壓紋波下實現高效率
• 650kHz 開關頻率
• 固定軟啟動：1 ms
• 單調性預偏置軟啟動
• 用于過載保護的打嗝定時器

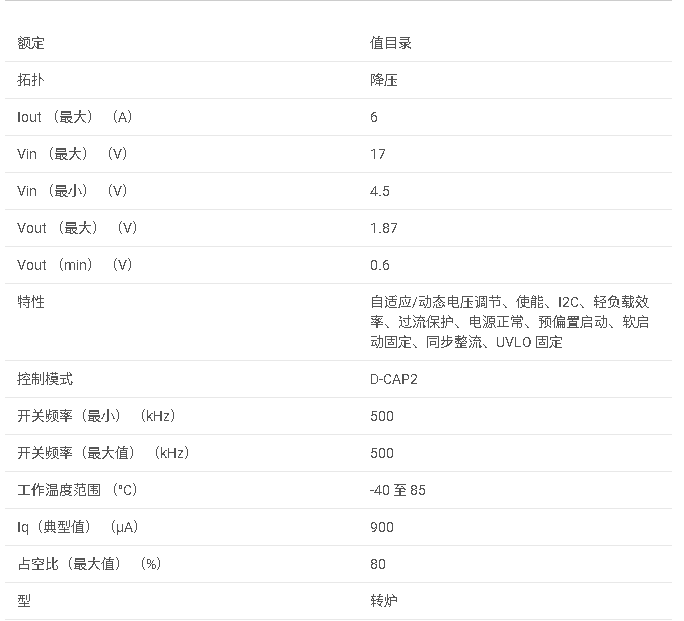

參數

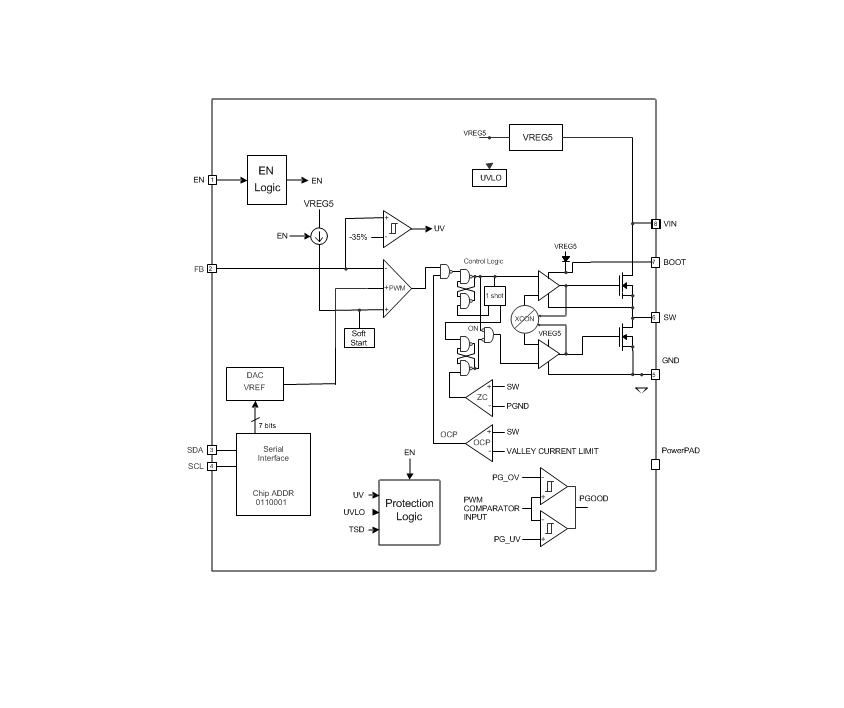

方框圖

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：TPS566250
• ?類型?：同步降壓（Buck）DC-DC轉換器
• ?特點?：集成FET、D-CAP2?控制模式、VID控制、I2C接口、高效率、小尺寸封裝

2. 主要規格

• ?輸入電壓范圍?：4.5V至17V
• ?輸出電壓范圍?：0.6V至1.87V，可通過I2C接口動態調整
• ?輸出電流?：高達6A
• ?開關頻率?：650kHz（輕載時采用Advanced Eco-mode?）
• ?軟啟動時間?：固定1ms
• ?保護功能?：過流保護、欠壓鎖定（UVLO）、熱關斷

3. 特性與功能

• ?集成FET?：優化低占空比應用，減少外部組件數量
• ?D-CAP2?控制模式?：提供快速瞬態響應，無需外部補償
• ?VID控制?：通過I2C接口實現多字節VID控制，輸出電壓精度±1%
• ? Advanced Eco-mode? ?：輕載時提高效率，減少功耗
• ?I2C接口?：支持輸出電壓編程和讀取電源良好狀態
• ?軟啟動?：單調預偏置軟啟動，防止啟動時的電流沖擊
• ?保護功能?：包括過流保護（OCP）、欠壓鎖定（UVLO）和熱關斷，提高系統可靠性

4. 應用場景

• ?媒體處理器?：適用于消費類電子設備的電源管理
• ?高密度電源分配系統?：如數據中心和通信設備的電源供應
• ?系統級芯片（SoC）電源?：為高性能SoC提供穩定、高效的電源

5. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器連接至FB引腳，或使用I2C接口編程
• ?輸出濾波器設計?：選擇合適的電感和電容以滿足瞬態響應和輸出電壓紋波要求
• ?輸入電容?：推薦使用10μF或更大的陶瓷電容進行旁路，以及額外的電解電容（如適用）
• ?啟動電容?：BOOT引腳需連接0.1μF陶瓷電容
• ?布局與接地?：遵循推薦的布局指南，確保良好的接地和散熱設計

6. 性能指標

• ?高效率?：在整個負載范圍內保持高效率，特別是在輕載時通過Advanced Eco-mode?實現
• ?低輸出電壓紋波?：得益于D-CAP2?控制模式，無需大容量輸出電容即可實現低紋波
• ?快速瞬態響應?：適應快速變化的負載需求，保持輸出電壓穩定
• ?小尺寸封裝?：8引腳HSOP封裝，節省PCB空間

7. 封裝與訂購信息

• ?封裝類型?：HSOP（8引腳）
• ?封裝尺寸?：4.90mm x 3.90mm
• ?訂購信息?：提供多種封裝和批量選項，具體參考TI的訂購指南

8. 支持與資源

• ?技術文檔?：包括數據手冊、應用指南和參考設計
• ?設計工具?：TI提供WEBENCH? Power Designer等設計工具，簡化設計流程
• ?社區支持?：TI E2E?在線社區提供技術支持和問題解答

9. 注意事項

• ?熱設計?：在高功率應用中，注意散熱設計以防止熱關斷
• ?I2C接口穩定性?：確保I2C總線穩定，避免通信錯誤導致的輸出電壓異常
• ?元件選擇?：所有外部元件需符合規格要求，以保證轉換器性能和可靠性
