Analog Devices MAX20481汽車電源系統監控器是一款符合ASIL標準的完善電源系統SoC（片上系統），具有多達七個電壓監控器輸入。每路輸入均具有2.5%至10%的可編程OV/UV閾值，精度為±1%。其中兩路輸入具有獨立的遠程接地檢測輸入，用于大電流SoC電源。 MAX20481包含一個帶有數字輸入引腳的工廠可編程窗口看門狗，可刷新和禁用看門狗。該器件的低電平有效RESET引腳可以在工廠設置為在各種條件下進行置位。 與單獨的IC或分立元件相比，MAX20481不僅提高了可靠性，同時顯著減小了系統尺寸和元件數量。MAX20481在獨立應用中滿足ASIL B可靠性等級要求。該器件設計用于在-40°C至+125°C環境溫度范圍內工作。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX20481汽車電源系統監控器數據手冊.pdf

Analog Devices MAX20481電源系統監控器采用側面可濕TQFN16封裝，具有裸露焊盤，可提高散熱性能。該器件符合AEC-Q100標準，可用于汽車應用。

特性

• 符合AEC-Q100標準
• 符合ASIL-D標準
• 工作電源電壓：2.35V至5.50V
• 無需外部元件
• 工作電流：150μA
• 可選102.5%至110% OV監控器
• 可選97.5%至90% UV監控器
• 精度：±1%
• 步長：0.5%
• 五個固定電壓監控輸入
• 兩個差分DVS跟蹤電壓監控輸入，帶遠程接地檢測
• 具有禁用引腳的窗口看門狗，用于SoC編程
• 內部OTP上的糾錯碼 (ECC)
• 工廠可編程低電平有效RESET引腳
• 工作溫度范圍：-40°C至+125°C
• 3.0mm x 3.0mm側面可濕TQFN16封裝，帶裸露焊盤

應用

• 高級駕駛輔助系統 (ADAS)
• 自動駕駛處理系統
• 遠程傳感器模塊
• 電源系統監控和MCU/SoC監控

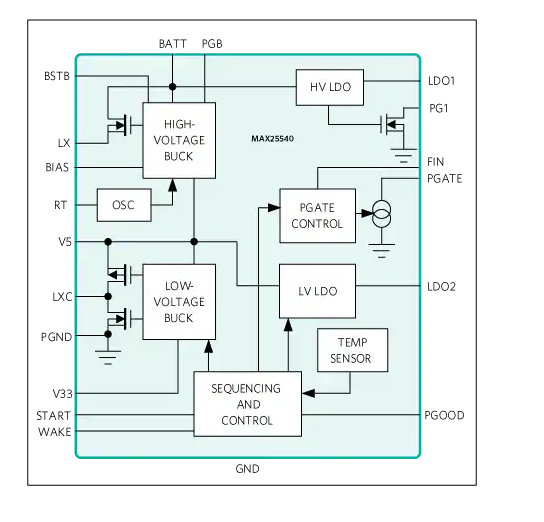

框圖

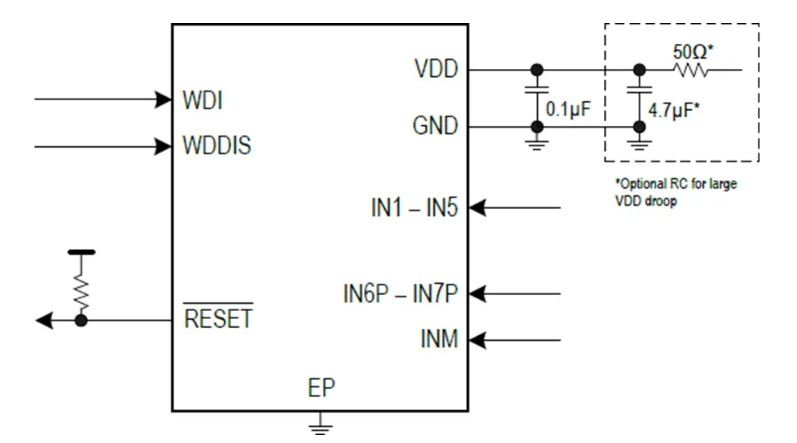

典型應用電路
