該文檔介紹了德州儀器的一款正弦波發生器電路，其設計目標為實現8V/V的交流增益、10kHz的振蕩頻率，采用±2.5V電源供電；電路通過四通道運放TLV9064緩沖各RC濾波級以生成低失真正弦波，設計中需注意反饋電阻選擇、運放帶寬和壓擺率等因素，仿真顯示該電路在約3ms后達到穩態，產生10.01kHz、735mV振幅的正弦波，同時文檔還列出了可選運放型號及設計參考資料。
*附件：sloa278.pdf

詳細總結

一、設計目標

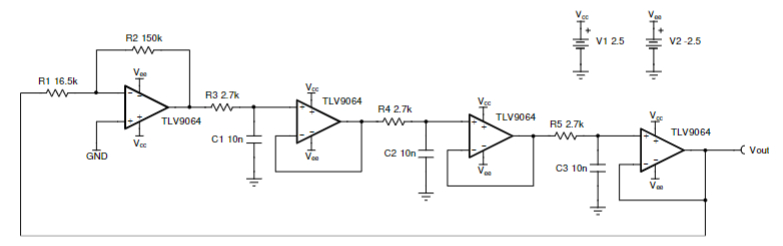

二、電路設計描述

1. 核心組件 ：采用四通道運放 TLV9064 ，配合±2.5V電源。
2. 工作原理 ：通過運放緩沖各RC濾波級，減少級間干擾，實現低失真正弦波輸出。
3. 關鍵元件 ：
   • 反饋電阻：R_1=16.5kΩ，R_2=150kΩ
   • 濾波電阻：**R_3=R_4=R_5=2.7kΩ**
   • 濾波電容：**C_1=C_2=C_3=10nF**

三、設計步驟與計算

1. 增益設定
   • 公式：text{Gain}=frac{R_2}{R_1}geq8V/V
   • 取值：R_1=16.5kΩ，R_2=150kΩ（標準值），實際增益frac{150}{16.5}approx9.09V/V
2. 振蕩頻率計算
   • 公式：f_{text{oscillation}}=frac{tan(60°)}{2pi×R×C}=10kHz
   • 元件取值：**C_1=C_2=C_3=10nF**，**R_3=R_4=R_5=frac{1.73}{2pi×10nF×10kHz}approx2757Ω**（取2.7kΩ標準值）
3. 運放性能驗證
   • 帶寬要求 ：f_{text{oscillation}}llfrac{GBW}{text{Gain}+1}，TLV9064的GBW=10MHz，計算得frac{10MHz}{9.09+1}approx991kHz>10kHz，滿足要求。
   • 壓擺率要求 ：SR_{text{req}}=V_{text{peak}}×2pi f_{text{oscillation}}=2.5V×2pi×10kHzapprox0.157V/μs，TLV9064的SR=6.5V/μs>0.157V/μs，滿足要求。

四、設計注意事項

1. 電阻選擇 ：R_1、R_2過大易導致頻率偏移、噪聲和失真增加；首級增益需足夠，否則振蕩衰減，過大則失真升高、頻率降低。
2. 負載影響 ：輸出重載會使振蕩頻率下降。
3. 高頻設計 ：頻率>10kHz時，運放相位延遲顯著，需為RC元件預留設計余量。
4. 元件精度 ：選用低公差無源元件（如1%精度電阻）可提高頻率控制精度。

五、仿真結果

1. 穩態時間 ：約3ms
2. 實際參數 ：振蕩頻率10.01kHz，振幅735mV（峰峰值）

六、運放選型

七、參考資料

1. 模擬工程師電路手冊
2. SPICE仿真文件：SLOC355
3. TI Precision Labs等

關鍵問題

問題1：該電路如何實現10kHz振蕩頻率的精準控制？

答案 ：通過三級RC濾波網絡（每級RC貢獻60°相移），利用公式**f_{text{oscillation}}=frac{tan(60°)}{2pi×R×C}計算元件值，選取C_1=C_2=C_3=10nF**、**R_3=R_4=R_5=2.7kΩ**，同時要求運放GBW至少為所需增益帶寬積的100倍（TLV9064的10MHz GBW滿足$10kHzll991kHz$），并采用低公差無源元件減少頻率偏差。

問題2：設計中為何強調首級反饋電阻的選擇？

答案 ：首級反饋電阻R_1和R_2需滿足frac{R_2}{R_1}geq8V/V以維持振蕩：若增益不足，輸出振蕩會衰減；若增益過大（如R_2過大），會導致輸出失真增加且振蕩頻率下降，同時過大的電阻還會引入更多噪聲。

問題3：仿真結果中振幅735mV與電源電壓2.5V的差異原因是什么？

答案 ：電路實際振幅受運放非線性特性、RC網絡損耗及反饋深度影響。盡管電源電壓為±2.5V，但振蕩穩定后振幅由環路增益和限幅機制決定，735mV（峰峰值）是電路在穩態時的自然輸出幅度，且運放軌到軌輸出能力確保其能覆蓋該范圍。
