隨著汽車電子向智能化、網聯化方向快速發展，電子控制單元(ECU)、高級駕駛輔助系統(ADAS)等關鍵模塊對可靠性的要求日益嚴苛。其中，球柵陣列(BGA)封裝作為高密度互連的主流技術，其焊點在極端溫度環境下的可靠性問題已成為行業關注的焦點。特別是在寒區或高海拔地區，-40℃的低溫沖擊會導致BGA焊點產生多種失效模式，嚴重影響汽車電子系統的功能穩定性與行車安全。

科準測控技術團隊基于多年實驗數據與案例分析發現，超過60%的汽車電子BGA失效案例與低溫環境相關。本文將從失效機理、實驗方法、行業標準及優化方案四個維度，系統解析-40℃冷沖擊下BGA焊點的斷裂行為，并介紹科準測控在相關檢測領域的解決方案，為汽車電子設計與品質控制提供技術參考。

一、BGA焊點低溫失效原理

1、熱機械應力耦合效應

BGA焊點在低溫沖擊下的失效本質上是熱-力-材料多物理場耦合作用的結果。當溫度驟降至-40℃時，器件、焊料與PCB基板因熱膨脹系數(CTE)差異產生顯著應變：

陶瓷或硅器件：CTE≈6 ppm/℃

SnAgCu焊料：CTE≈22 ppm/℃

FR-4基板：CTE≈16 ppm/℃

這種CTE失配導致界面處產生剪切應力，經有限元分析計算，焊點邊緣的馮·米塞斯應力可達200MPa，遠超SAC305焊料的屈服強度(約50MPa)。

2、材料性能低溫劣化

金屬間化合物(IMC)脆化：在-40℃下，Cu?Sn?等IMC層的斷裂韌性下降40%以上，裂紋易沿IMC/焊料界面擴展。

β-Sn相變：低溫促使焊料中β-Sn相從韌性網狀結構轉變為脆性塊狀結構，抗蠕變能力顯著降低。實驗數據顯示，經1000次冷熱循環后，焊料晶界高角度比例從初始的10.74%激增至72.43%，加速晶界滑移導致的斷裂。

3、典型失效模式

二、實驗方法和標準

1、實驗方法

冷熱沖擊試驗：依據JEDEC標準（溫度范圍-65℃~+125℃，停留15分鐘/循環），模擬極端溫度梯度對BGA焊點的影響。600次循環后，切片分析顯示焊點空洞率顯著增加，裂紋集中于IMC層界面。推力測試：低溫沖擊后，焊點與基板的平均推力下降30%~50%，驗證了界面結合力的劣化。

2、行業標準

引用ISO 16750-3：規定汽車電子設備需通過-40℃低溫貯存及運行試驗，驗證焊點在極端環境下的可靠性。GB/T 28046：要求焊點在高低溫交變（-40℃~+85℃）下無電氣性能退化，確保長期耐久性。

三、關鍵測試儀器與工具

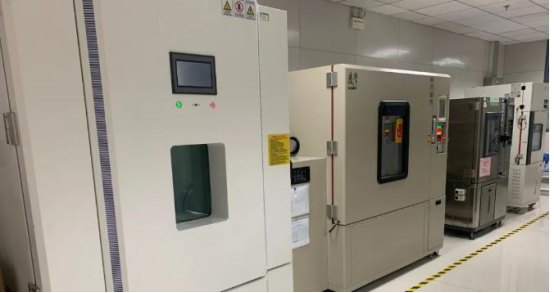

1、冷熱沖擊試驗系統

參數：-70℃~+150℃(液氮制冷)，轉換時間<10s

符合標準：IEC 60068-2-14

2、Alpha w260推拉力測試機

功能：可進行推力、剪切力、剝離力測試

A、設備介紹

Alpha-W260自動推拉力測試機用于為微電子引線鍵合后引線焊接強度測試、焊點與基板表面粘接力測試及其失效分析領域的專用動態測試儀器，常見的測試有晶片推力、金球推力、金線拉力等，采用高速力值采集系統。根據測試需要更換相對應的測試模組,系統自動識別模組，并自由切換量程。

B、推刀

C、常用工裝夾具

3、輔助設備

金相顯微鏡(裂紋觀測)

掃描電鏡(SEM/EDS分析)

X-ray檢測儀(空洞率測量)

四、標準測試流程

步驟一、預處理

樣品在25℃/60%RH條件下穩定24h

X-ray初檢排除制造缺陷

步驟二、冷熱沖擊試驗

步驟三、中期檢測

每100次循環后進行：

電性能測試(導通電阻)

X-ray檢測(空洞發展)

抽樣切片分析(裂紋擴展)

步驟四、最終分析

利用推拉力測試機進行推力測試(對比初始值下降率)

SEM觀察斷裂形貌

失效模式統計(Weibull分析)

五、優化方案與案例

1、材料改進實例

高銀焊料應用：

某ECU廠商將SAC305(Sn96.5Ag3.0Cu0.5)改為SAC405(Ag4.0%)后：

IMC層厚度減少30%

-40℃沖擊后推力保持率從65%提升至82%

但成本增加約15%

2、結構優化方案

底部填充工藝：

使用Henkel EP3-10HT環氧樹脂：

焊點應變降低50%以上

2000次循環后失效比例<5%

需注意返修困難問題

3、銅柱陣列設計

在BGA焊點中植入直徑0.2mm銅柱：

CTE失配應力下降40%

熱阻降低15%

適用于ADAS等高性能模塊

以上就是小編介紹的有關于汽車電子BGA焊點在-40℃冷沖擊下斷裂的失效模式相關內容了，希望可以給大家帶來幫助！如果您還想了解更多BGA封裝料件焊點的可靠性測試方法、視頻和操作步驟，推拉力測試機怎么使用視頻和圖解，使用步驟及注意事項、作業指導書，原理、怎么校準和使用方法視頻，推拉力測試儀操作規范、使用方法和測試視頻，焊接強度測試儀使用方法和鍵合拉力測試儀等問題，歡迎您關注我們，也可以給我們私信和留言，【科準測控】小編將持續為大家分享推拉力測試機在鋰電池電阻、晶圓、硅晶片、IC半導體、BGA元件焊點、ALMP封裝、微電子封裝、LED封裝、TO封裝等領域應用中可能遇到的問題及解決方案。
