TPS62746 是一款高效降壓轉換器，具有 360 nA 的典型超低靜態電流。該器件經過優化，可采用 2.2μH 電感器和 10μF 輸出電容器工作。該器件使用 DCS-Control?，以 1.2 MHz 的典型開關頻率工作。在省電模式下，該器件將輕負載效率擴展到 10μA 及以下的負載電流范圍。TPS62746 提供 300 mA 的輸出電流。一旦啟動，該器件可在低至 2.0 V 的輸入電壓范圍內工作。這允許直接從單個 Li-MnO作器件2紐扣電池。
*附件：tps62746.pdf

TPS62746 提供 1.2V 和 1.8V 兩個可編程輸出電壓，可通過一個電壓選擇引腳進行選擇。TPS62746 經過優化，使用小型輸出電容器提供低輸出電壓紋波和低噪聲。一旦輸入電壓接近輸出電壓，該器件就會進入 No Ripple 100% 模式，以防止輸出紋波電壓增加。在這種工作模式下，器件停止開關并打開高壓側 MOSFET 開關。

該 TPS62746 具有一個集成的 1mA 開關，用于將引腳 VIN 的電源電壓連接到輸出 VINSW。這種低電流開關可用于斷開電阻分壓器與輸入電源的連接，通常用于測量 ADC 的輸入電壓。

特性

• 輸入電壓范圍 V在從 2.15 V 到 5.5 V
• 啟動后，輸入電壓范圍低至 2.0 V
• 300mA 輸出電流
• 360nA 工作靜態電流
• 在 10μA 輸出電流下效率高達 90%
• 省電模式作
• 可選輸出電壓
  • 1.2 V 和 1.8 V
• 輸出電壓放電
• 1mA/150 Ω 集成輸入電壓開關
• 低輸出電壓紋波
• 自動轉換至無紋波 100% 模式
• 射頻友好型 DCS-Control?
• 總解決方案尺寸 < 10 mm^2^
• 小型 1.6mm × 0.9mm、8 焊球 WCSP 封裝

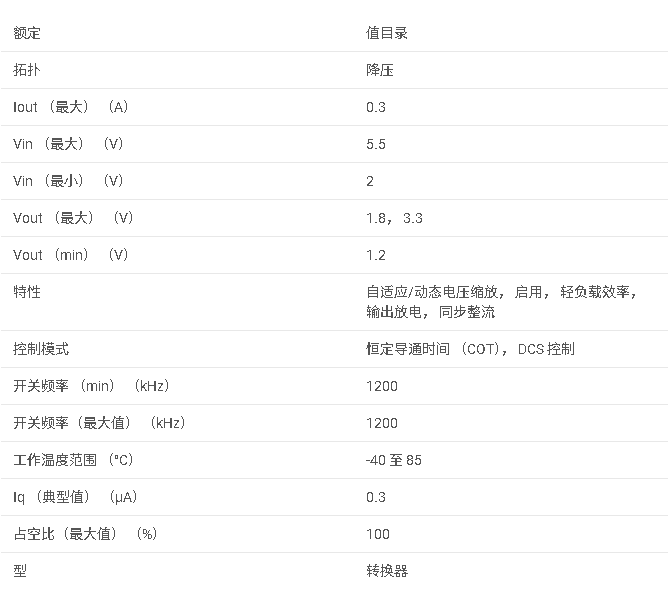

參數

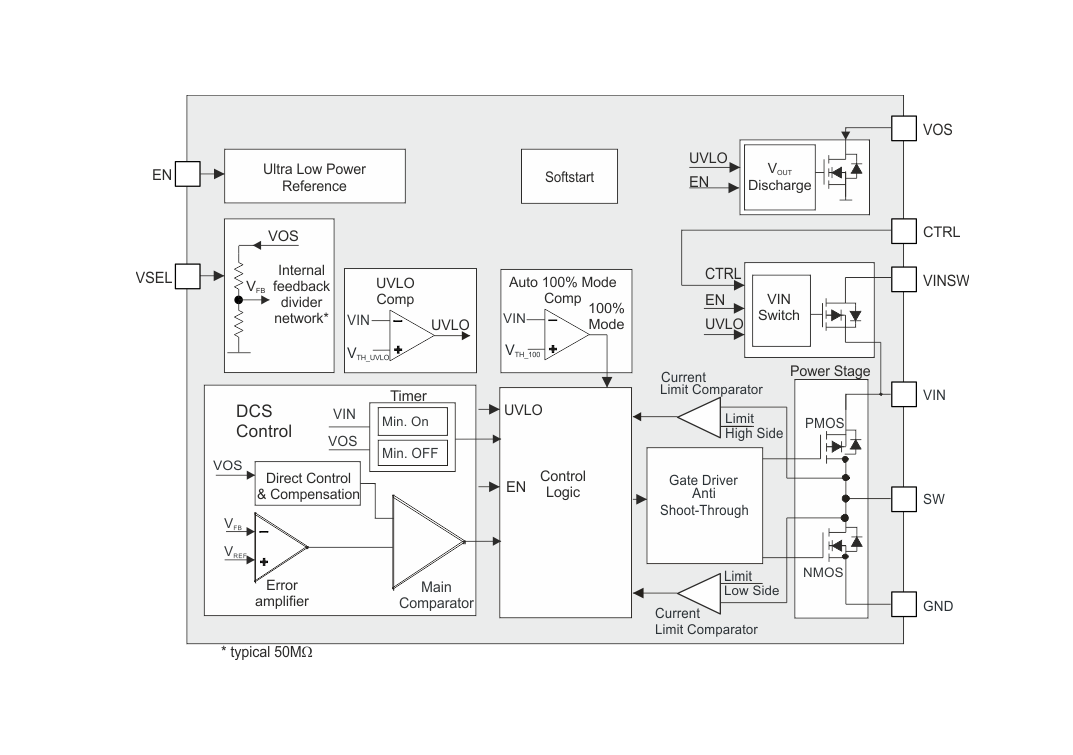

方框圖

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：TPS62746
• ?類型?：高頻降壓轉換器，具有超低靜態電流

2. 主要特性

• ?輸入電壓范圍?：2.0V至5.5V
• ?輸出電壓選項?：1.2V和1.8V
• ?靜態電流?：典型值為360nA
• ?開關頻率?：準固定頻率，典型值為1.2MHz
• ?高效率?：支持PWM和Power Save模式，提高輕載效率
• ?集成功能?：VIN開關、輸出電壓自動放電、欠壓鎖定（UVLO）

3. 應用場景

• ?低功耗MCU和RF應用?
• ?能量收集系統?
• ?需要高效率和低靜態電流的便攜式設備?

4. 關鍵功能

• ? DCS-Control? ?：結合滯環和電壓模式控制，提供優異的AC負載調節和瞬態響應
• ?Power Save模式?：在輕載條件下自動進入，減少靜態電流
• ?1mA VIN開關?：連接VIN和VINSW引腳，用于ADC監測輸入電壓
• ?輸出電壓選擇?：通過VSEL引腳選擇，無需外部電阻分壓器
• ?自動輸出電壓放電?：在關閉或UVLO觸發時自動放電

5. 設計指南

• ?輸出濾波器設計?：選擇合適的電感和電容組合，以滿足穩定性和紋波要求
• ?電感選擇?：考慮電感值、DC電阻和飽和電流
• ?電容選擇?：推薦使用低ESR的陶瓷電容
• ?布局建議?：遵循推薦的PCB布局指南，以減少噪聲和干擾

6. 性能特性

• ?高效率?：在寬負載范圍內保持高效率
• ?低輸出紋波和噪聲?：適合與RF電路一起使用
• ?快速瞬態響應?：支持動態負載變化
• ?自動100%模式?：當輸入電壓接近輸出電壓時，自動進入無紋波模式

7. 封裝與訂購信息

• ?封裝類型?：8引腳0.531mm DSBGA
• ?訂購選項?：包括不同卷帶和包裝選項

8. 支持文檔與工具

• ?技術文檔?：數據手冊、應用指南
• ?設計工具?：推薦使用TI的設計工具進行電路設計和仿真
• ?社區資源?：TI E2E?在線社區提供技術支持和問題解答

9. 注意事項

• ?熱管理?：雖然設備具有低熱耗散，但在高負載條件下仍需注意散熱
• ?元件選擇?：確保所選元件符合規格要求，以保證系統性能
• ?布局?：正確的布局對于實現最佳性能至關重要
