在實際的項目應用中，某些關鍵數據的輸入需要提示操作人員確認無誤后才能進行。如下圖所示：

圖1

當在輸入/輸出域中輸入數值99并回車后，數據并不立即輸入到變量里，而是彈出一個確認的信息窗口。這時候如果選擇“是”那么數據將輸入到相應的變量，如果選擇“否”相應的變量會保持原來的值不變。下面就介紹如何使用WinCC的輸入/輸出域實現這種功能。

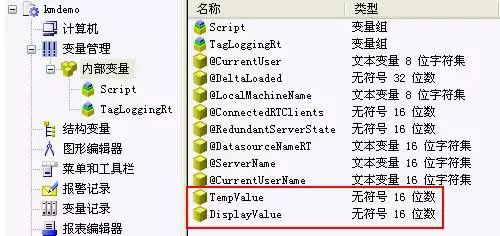

1． 前提條件創建兩個數據類型相同的變量 DisplayValue和TempValue，其中DisplayValue是實際需要控制的變量，TempValue作為臨時變量使用。如下圖所示：

圖2

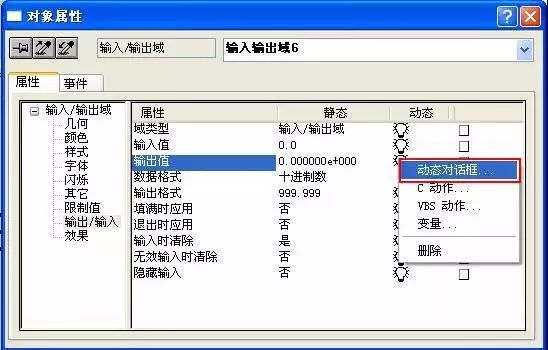

2． 輸入/輸出域的屬性設置在畫面中新建一個輸入/輸出域，打開屬性對話框。選擇屬性?輸出/輸入?輸出值，在動態部分點擊鼠標右鍵，如下圖所示：

圖3

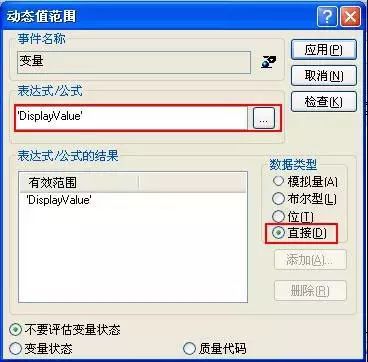

打開動態對話框。選擇需要控制的變量（本例中變量為：DisplayValue），并配置數據類型。如下圖所示：

圖4

3． 輸入/輸出域的事件設置

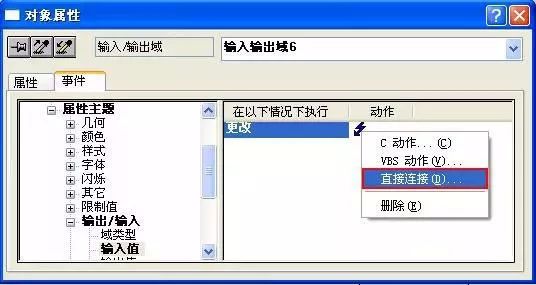

3.1更改動作設置選擇同一個輸入/輸出域，打開屬性對話框。選擇事件?屬性主題?輸出/輸入?輸入值，在更改動作部分點擊鼠標右鍵，如下圖所示：

圖5

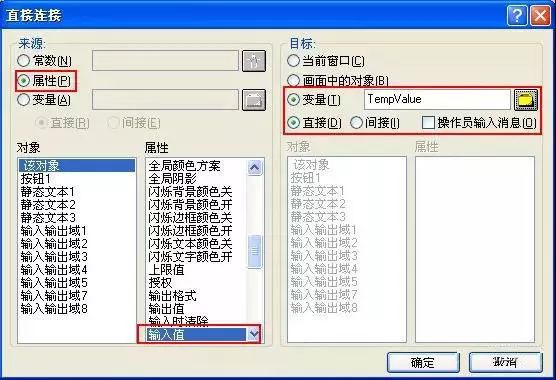

打開直接連接對話框。來源部分保持默認設置，目標部分選擇直接連接到臨時變量（本例中為：TempValue ）。如下圖所示：

圖6

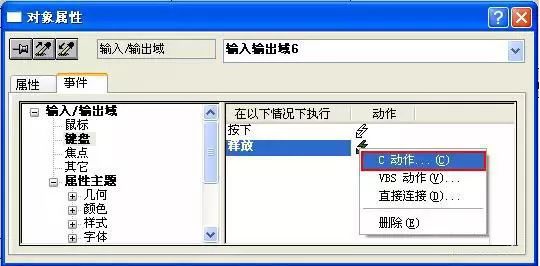

3.2鍵盤釋放動作設置選擇同一個輸入/輸出域，打開屬性對話框。選擇事件?鍵盤?釋放，在動作部分點擊鼠標右鍵，如下圖所示：

圖7

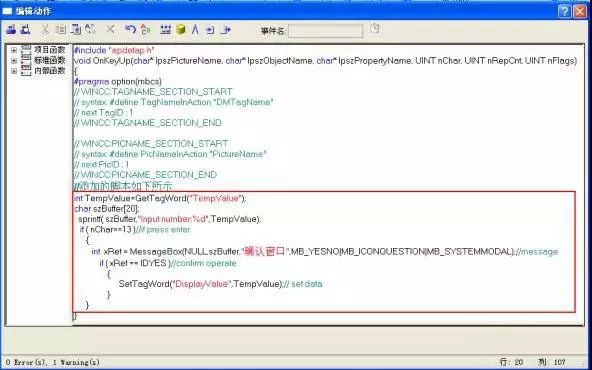

打開C動作編輯器。編寫用于判斷操作人員是否輸入完畢并按下回車的代碼。如下圖所示：

圖8

詳細代碼如下：

int TempValue=GetTagWord("TempValue");

char szBuffer[20];

sprintf( szBuffer,"Input number:%d",TempValue);

if ( nChar==13 )//if press enter{int xRet = MessageBox(NULL,szBuffer,

"確認窗口",MB_YESNO|MB_ICONQUESTION|MB_SYSTEMMODAL);

//messageif ( xRet == IDYES )//confirm operate{SetTagWord("DisplayValue",

TempValue);

// set data}
}

當系統運行后，一旦在該輸入/輸出域中檢測到回車信號，系統就會彈出如圖1所示的確認窗口。
