300mA低功耗低壓差固定輸出版本0.9V-5V穩壓器應用與EN使能
1、概述
PC6206（不帶使能）、PC6206E（帶使能）是一款高精度、超低功耗、低壓差系列線性穩壓器。電壓輸出范圍：0.9V?5.0V,輸出精度±2%。提供300mA的輸出電流，并且能保持良好的調整率。PC6206/PC6206E具有很低的靜態電流，典型1.5uA：當EN使能端口置低時，關斷電流＜0.1uA。同時芯片集成了過流保護和短路保護，提高了電路的可靠性。
2特征：
?輸入電壓范圍：2.4V?6.5V
?固定輸出電壓：0.9V?5.0V,每0.1V一個檔位
?輸出電壓精度：±2%
?最大輸出電流：300mA@O97*VOUT
?低壓差：200mV@負載100mA
?靜態電流：1.5(1A
?關斷電流：＜0.1pA
?過流保護和短路保護

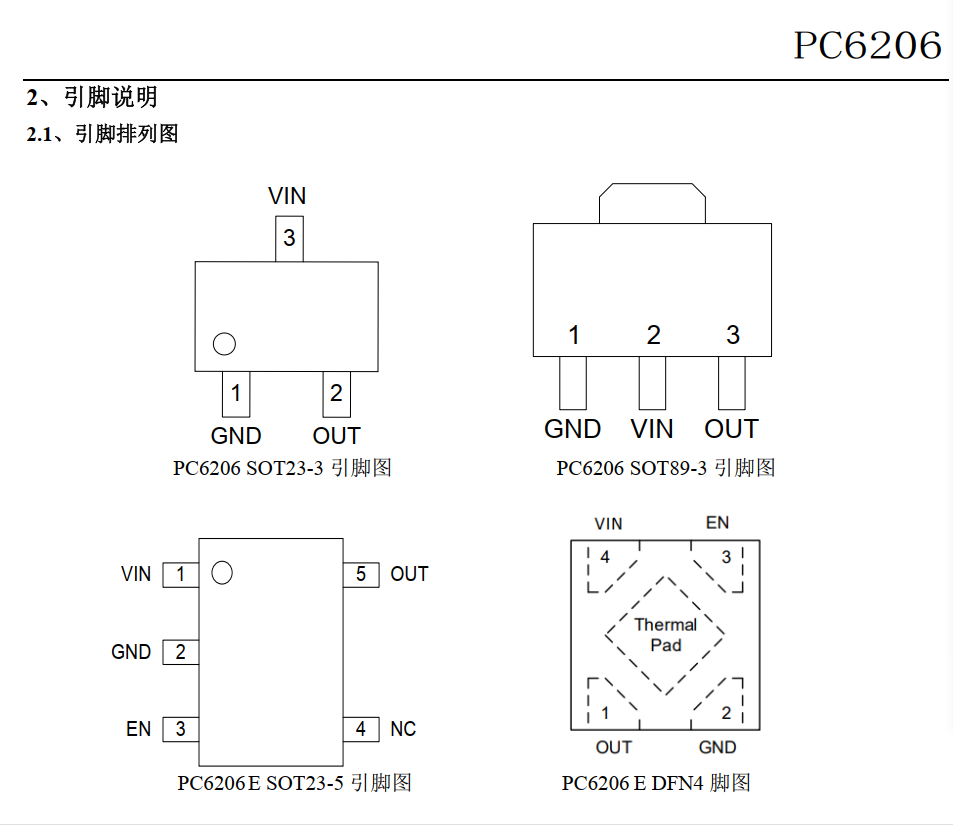

?封裝形式：DFN4/SOT89-3/SOT23-3/SOT23-5
