LP8340系列 1A、10V、低 IQ、低壓差穩壓器數據手冊

科技綠洲 ? 2025-03-12 17:45 ? 次閱讀

LP8340 低壓差 CMOS 線性穩壓器提供 5V、3.3V、2.5V、1.8V 和 可調輸出版本。采用 6ld WSON 封裝和 3ld PFM 封裝。LP8340 可提供高達 到 1.0A 輸出電流

5.0V 版本的典型壓差為 420mV (在 1.0A),5.3V 版本在 1.0A 時為 540mV 版本,2.5V 版本在 1.0A 時為 670mV,1.8V 版本在 800mA 時為 680mV。

LP8340 包括一個齊納調整帶隙電壓基準、折返電流限制 和熱過載限制。
*附件:LP8340 低壓差、低 IQ、1.0A CMOS 線性穩壓器數據表.pdf

LP8340 具有 PMOS 輸出晶體管,與 PNP 型低壓差穩壓器不同 不需要基本驅動電流。這允許器件接地電流保持在 50μA 以下 工作溫度、電源電壓和負載電流無關。

特性

  • ±1.5% 典型電壓寬容
  • 420mV 典型壓差 @ 1.0A (V O = 5V)
  • 寬工作范圍 2.7V 至 10V
  • 內部 1.0A PMOS 輸出晶體管
  • 19μA 典型靜態電流
  • 熱過載限制
  • 折返電流限制
  • 齊納修整帶隙參考
  • 節省空間的 WSON 軟件包
  • 溫度范圍
    • LP8340C 0°C 至 125°C
    • LP8340I ?40°C 至 125°C

參數

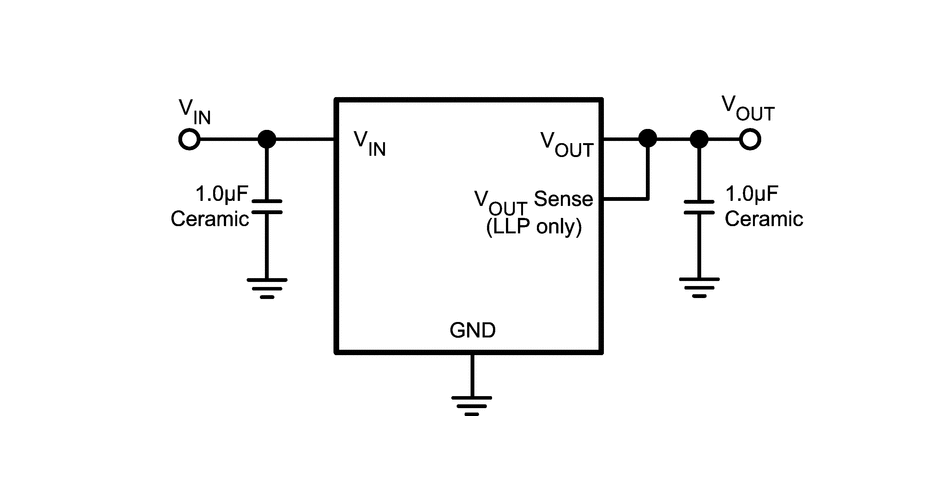

方框圖


一、產品概述

  • ?產品名稱?:LP8340
  • ?類型?:低壓差、低靜態電流(IQ)、1.0A CMOS 線性穩壓器
  • ?特點?:提供固定和可調輸出電壓版本,寬輸入電壓范圍(2.7V至10V),高輸出電流能力(可達1.0A),低靜態電流(典型值19μA),低壓差電壓(典型值420mV @ 1.0A, VOUT = 5V)。

二、主要特性

  • ?輸出電壓選項?:5V, 3.3V, 2.5V, 1.8V及可調版本
  • ?低壓差?:確保在高輸出電流下具有較低的壓差電壓,提高能效
  • ?低靜態電流?:有助于延長電池壽命,適合便攜式應用
  • ?高輸出電流?:最大可達1.0A,滿足高功率需求應用
  • ?熱過載限制?:防止器件因過熱而損壞
  • ?折返電流限制?:在短路或過載條件下保護器件
  • ?溫度范圍?:支持商業級(-40°C至125°C)和工業級(0°C至125°C)溫度范圍

三、電氣特性

  • ?輸入電壓范圍?:2.7V至10V
  • ?輸出電壓容差?:±1.5%典型值
  • ?靜態電流?:典型值19μA
  • ?壓差電壓?:典型值420mV @ 1.0A, VOUT = 5V
  • ?負載調整率?:根據輸出電壓版本不同,負載調整率有所不同,例如LP8340-5.0在1mA至1.0A負載范圍內,負載調整率為25mV至100mV
  • ?線性調整率?:在VOUT + 0.5V至10V輸入電壓范圍內,線性調整率為4mV至15mV

四、功能框圖與應用

  • ?功能框圖?:包括1.25V參考電壓、誤差放大器MOSFET驅動器、PMOS輸出晶體管、熱關斷電路和折返電流限制電路。
  • ?應用?:適用于硬盤驅動器、筆記本電腦、電池供電電子設備、便攜式儀器等需要低功耗、高效率電源管理的應用。

五、設計指南

  • ?外部電容?:輸入端和輸出端均需連接至少1μF的陶瓷電容,以提高穩定性和瞬態響應。推薦使用10μF電容以獲得更佳性能。
  • ?輸出電壓設定?:對于可調版本,通過外部電阻分壓器設定輸出電壓。
  • ?啟動考慮?:在某些操作條件下,輸出電壓在啟動時可能出現過沖。數據表中提供了最小輸入電壓上升時間曲線,以幫助設計者避免過沖。
