TPS562201 和 TPS562208 是采用 SOT-23 封裝的簡單、易用的 2A 同步降壓轉換器。

這些器件旨在以最少的外部元件數量運行，并且還旨在實現低待機電流。

這些開關模式電源 （SMPS） 器件采用 D-CAP2 控制方案，可提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器（如特種聚合物）和超低 ESR 陶瓷電容器，無需外部補償元件。

TPS562201 在脈沖跳躍模式下運行，可在輕負載運行期間保持高效率。TPS562201 和 TPS562208 采用 6 引腳 1.6mm × 2.9 mm SOT （DDC） 封裝，額定結溫范圍為 –40°C 至 125°C。
*附件：tps562208.pdf

特性

• TPS562201 和 TPS562208 2A 轉換器集成 140mΩ 和 84mΩ FET
• 具有快速瞬態響應的 D-CAP2? 控制方案
• 輸入電壓范圍：4.5V 至 17V
• 輸出電壓范圍：0.76V 至 7V
• 脈沖跳躍模式 （TPS562201） 或連續電流模式 （TPS562208）
• 580kHz 開關頻率
• 低關斷電流小于 20μA
• 2% 反饋電壓精度 （25°C）
• 從預偏置輸出電壓啟動
• 逐周期過流限制
• 打嗝模式過流保護
• 非鎖存 UVP 和 TSD 保護
• 固定軟啟動：1.0ms

參數

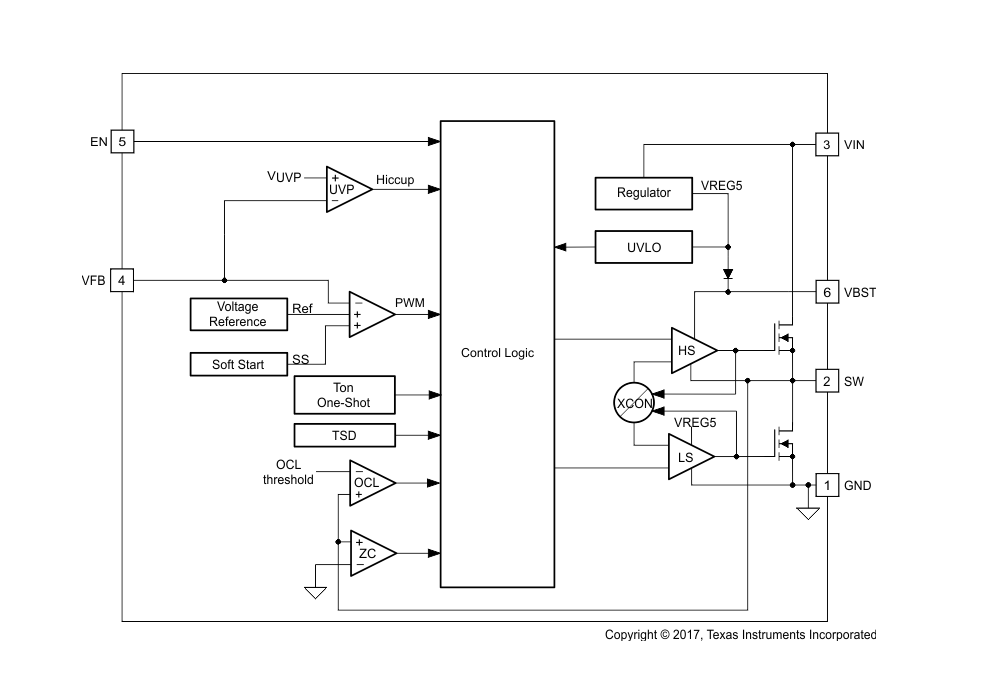

方框圖

1. 封裝與訂購信息

• ?封裝類型?：SOT-23-THIN（DDC）
• ?引腳數?：6
• ?封裝選項?：
  • TPS562201DDCR, TPS562201DDCR.A, TPS562201DDCR.B（3000單位/盤帶）
  • TPS562201DDCT, TPS562201DDCT.A, TPS562201DDCT.B（250單位/盤帶）
  • TPS562208DDCR, TPS562208DDCR.A, TPS562208DDCR.B（3000單位/盤帶）
  • TPS562208DDCT, TPS562208DDCT.A, TPS562208DDCT.B（250單位/盤帶）
• ?RoHS?：符合或豁免
• ?鉛完成/球材料?：錫
• ?MSL等級/峰值回流溫度?：Level-1 / 260°C
• ?工作溫度范圍?：-40°C至125°C

2. 狀態與重要聲明

• ?狀態?：所有列出的部件均處于活躍生產狀態。對于預生產部件，它們是原型/實驗設備，尚未獲得全面生產的批準或發布，可能不適用于所有應用。
• ?重要聲明與免責條款?：
  • TI提供的技術和可靠性數據、設計資源、應用或其他設計建議、網絡工具、安全信息等資源均以“按現狀”形式提供，不承擔任何明示或暗示的保證。
  • 用戶需自行負責選擇適當的產品、設計驗證、測試應用以及確保應用符合適用標準和其他要求。
  • TI的資源使用權限僅限于開發使用TI產品的應用，禁止其他形式的復制和展示。
  • TI對其產品的提供受TI銷售條款或其他適用條款的約束，提供這些資源不會擴展或更改TI產品的適用保證或保證免責聲明。

3. 封裝尺寸與標記

• 提供了SOT-23-THIN（DDC）封裝的詳細尺寸圖，包括引腳索引區域、暴露金屬區域、焊盤布局示例等信息。
• 封裝標記可能包含與徽標、批次追蹤代碼信息或部件環保類別相關的信息，具體標記將出現在部件上。

4. 其他注意事項

• 用戶應參考TI的RoHS聲明以獲取有關RoHS狀態的額外信息和價值定義。
• 對于具有多個濕度敏感性等級的部分，僅顯示符合JEDEC標準的最低等級。實際回流溫度將用于將部件安裝到印刷電路板上，用戶應參考裝運標簽。

總結：TPS562208文件主要提供了該產品的封裝與訂購信息，包括多種封裝選項、RoHS狀態、工作溫度范圍等關鍵參數。同時，文件也強調了用戶在使用TI資源時需注意的重要聲明與免責條款，以及封裝尺寸與標記的詳細信息。
