LM53625-Q1/LM53635-Q1 同步降壓穩壓器針對汽車應用進行了優化，提供 5 V、3.3 V 或可調輸出。先進的高速電路使 LM53625-Q1/LM53635-Q1 能夠在 2.1MHz 的固定頻率下從 18V 輸入調節到 3.3V 輸出。創新的架構使該器件能夠從僅 3.55V 的輸入電壓調節 3.3V 輸出。LM53625-Q1/LM53635-Q1 的所有方面都針對汽車和性能驅動型工業客戶進行了優化。輸入電壓范圍高達 36 V，瞬態容差高達 42 V，簡化了輸入浪涌保護設計。具有可潤濕側面的汽車級 Hotrod QFN 封裝可降低寄生電感和電阻，同時提高效率，最大限度地減少開關節點振鈴，并顯著降低電磁干擾 （EMI）。開漏復位輸出具有內置濾波和延遲功能，可提供系統狀態的真實指示。此功能無需額外的監控元件，從而節省了成本和電路板空間。PWM 和 PFM 模式之間的無縫轉換和低靜態電流（3.3 V 選項僅為 15 μA）確保了所有負載下的高效率和出色的瞬態響應。
*附件：lm53635-q1.pdf

特性

• 符合 AEC-Q100 汽車標準：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 設備 HBM 分類 2 級
  • 器件 CDM 分類等級 C6
• –40°C 至 +150°C 結溫范圍
• 空載時靜態電流為 15μA（典型值），輸出為 3.3V
• 5.0mm × 4.0mm VQFN 封裝，帶或不帶可濕性側面和 0.6mm V在間距
• 低 EMI 和開關噪聲
• 擴頻選項
• 外部頻率同步
• 帶內部濾波器和 3ms 釋放定時器的 RESET 輸出
• 引腳可選的強制 PWM 模式
• 內置補償、軟啟動、電流限制、熱關斷和 UVLO
• 0.6V 壓降（3.5A，105°C T）一個
• ±1% 輸出電壓容差（–40°C 至 125°C T J )
• 提供固定的 5V、3.3V 或可調輸出

參數

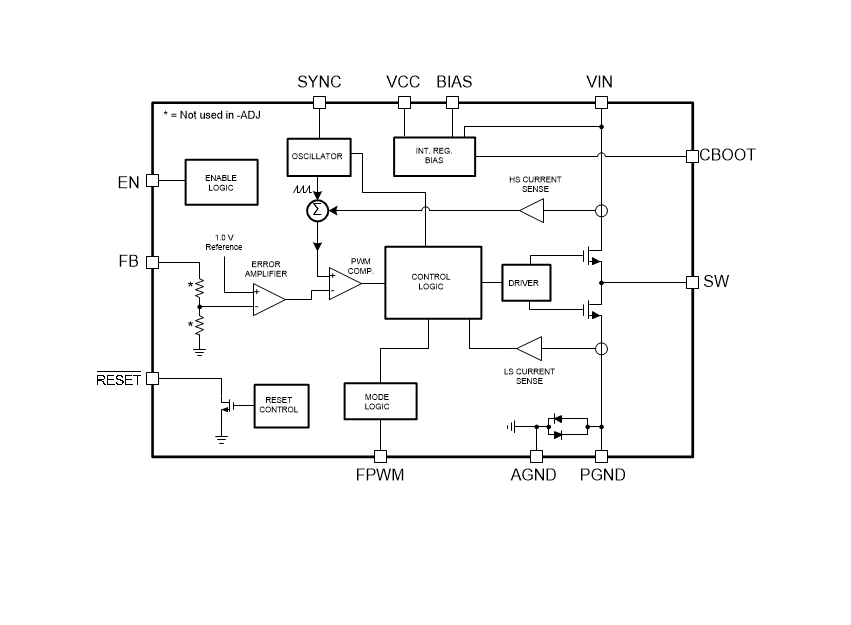

方框圖

1. 產品概述

LM53635-Q1 是一款專為汽車應用優化的同步降壓直流-直流（DC-DC）轉換器，提供 3.5A 的連續輸出電流，輸入電壓范圍寬達 18V 至 36V，固定工作頻率為 2.1MHz。該器件適用于諸如車載信息娛樂系統、電池供電應用等多種場景。

2. 關鍵特性

• ?AEC-Q100 認證?：適用于汽車級應用，滿足嚴格的溫度和可靠性要求。
• ?低靜態電流?：無負載時僅為 15μA（3.3V 輸出版本），有助于延長電池壽命。
• ?高效能?：集成高性能 MOSFET，支持高達 98% 的占空比，提供優異的轉換效率。
• ?寬輸入電壓范圍?：支持 18V 至 36V 的輸入電壓，瞬態耐受電壓可達 42V。
• ?固定頻率操作?：2.1MHz 的固定開關頻率，便于設計小型無源元件。
• ?多功能保護?：包括過流保護、熱關斷、欠壓鎖定（UVLO）等，提高系統可靠性。
• ?小封裝?：采用 5mm x 4mm 的 VQFN 封裝，適合空間受限的應用。

3. 應用領域

• ?車載信息娛樂系統?
• ?電池管理系統?
• ?車載儀表板?
• ?其他電池供電的汽車電子應用?

4. 功能描述

• ?峰值電流模式控制?：提供穩定的輸出電壓和快速的瞬態響應。
• ?自動 PWM/PFM 轉換?：根據負載情況自動在 PWM 和 PFM 模式之間切換，以優化效率和響應速度。
• ?RESET 輸出?：具有內部濾波和延遲的 RESET 輸出，提供系統狀態指示。
• ?軟啟動功能?：內置軟啟動電路，避免啟動時的浪涌電流和電壓過沖。
• ?頻率同步?：支持與外部時鐘同步，減少系統電磁干擾（EMI）。
• ?擴展頻譜選項?：可選的擴展頻譜功能，進一步降低 EMI。

5. 電氣特性

• ?最大輸出電流?：3.5A
• ?輸入電壓范圍?：18V 至 36V（瞬態耐受 42V）
• ?輸出電壓?：固定 5V、3.3V 或可調版本
• ?開關頻率?：2.1MHz
• ?靜態電流?：15μA（典型值，無負載，3.3V 輸出）
• ?熱關斷溫度?：約 165°C

6. 封裝和尺寸

• ?封裝類型?：VQFN-HR（帶或不帶濕側翼），22 引腳
• ?尺寸?：5mm x 4mm

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、電阻等元件的選型和設計步驟。同時，還介紹了如何使用 TI 的 WEBENCH? 設計工具來優化電路設計。

8. 布局和設計指南

文檔提供了 PCB 布局的詳細指南，包括關鍵信號的走線、旁路電容的放置、熱管理等方面的建議，以確保最佳性能。

9. 社區資源和技術支持

• ?TI E2E? 在線社區?：提供工程師交流和獲取幫助的平臺。
• ?技術文檔和應用筆記?：提供詳細的產品信息和應用指導。

10. 安全警示

• ?靜電放電（ESD）保護?：提醒用戶注意靜電放電可能對器件造成的損害，并建議采取適當?shù)念A(yù)防措施。
• ?熱管理?：強調了在高溫環境下使用時需要注意的熱管理問題。
