作為自然界最敏銳的“通用語言”之一，從破土而出的植物新芽到鋼鐵熔爐中的熾熱火焰，溫度一直都在無聲地影響著萬物運行的節奏，它不僅是農業播種與收獲、牧業養殖與繁育、工業材料加工與產品制造等領域的關鍵生產因素之一，更是所有地球生物賴以生存的重要?dú)夂騾?shù)。

因此，如何更好地“讀懂”溫度已成為各行各業實現提質增效的重要突破點之一，而數字溫度傳感器就是人類通過發展物聯網技術讓溫度實現快速“說話”的重要途徑。數字溫度傳感器是一種能直接輸出數字信號的傳感器，具有微型化、易集成、低功耗與高精度等優勢，已被廣泛應用于可穿戴設備、醫療監測、工業自動化、智能家居與智能樓宇等領域之中。

數字溫度傳感器，溫度感知的“智慧大腦”

例如，華普微自主研發的T09就是一款高性能的數字溫度傳感器。T09測量精度可達±0.2℃（-10℃~65℃），可在1.71V–3.6V（0℃至125℃）電源電壓范圍內工作。同時，T09還采用了WLCSP封裝技術，封裝尺寸僅為1.5×1mm，工作電流僅為6 μA，待機電流僅為0.1μA，可為電池供電或需要移動的IoT設備提供更多的續航空間與靈活性。

T09是一個極易集成與使用的解決方案，具備出廠校準傳感器、集成線性化功能，并支持8個獨立的I2C地址配置，可在同一總線上部署8個T09器件，此外，T09還具備報警功能，可觸發中斷等保護機制，防止設備因溫度過高而損壞。

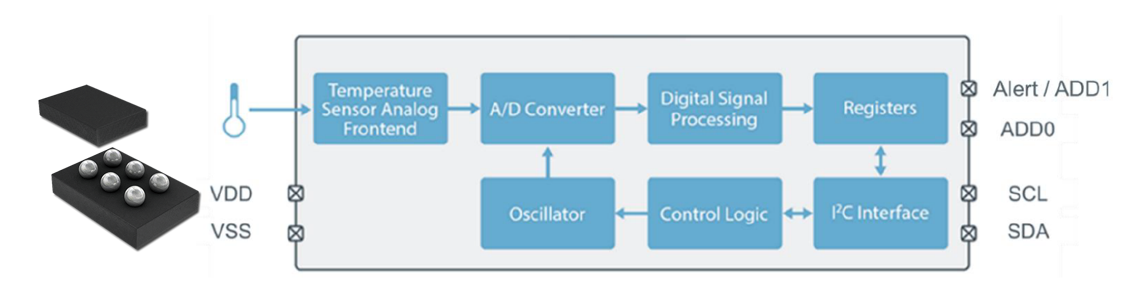

數字溫度傳感器T09 功能框圖

如上圖所示，T09由溫度傳感器、A/D轉換器、數字信號處理器、寄存器組和I2C總線接口等部分組成，可視為一個完整的數字溫度傳感器系統。在該系統中，溫度傳感器所生成的模擬信號會由A/D轉換器轉換為數字信號，該信號隨后會由數字信號處理器進行進一步處理并寫入寄存器。

T09的寄存器組由TVAL（溫度寄存器-只讀）、CONFIG（配置寄存器-讀/寫）、TLOW（最低溫度報警寄存器-讀/寫）、THIGH（最高溫度報警寄存器-讀/寫）以及INDEX（索引）所組成，用戶主機可通過I2C總線接口訪問這些寄存器以配置T09的運行模式或獲取溫度信息。

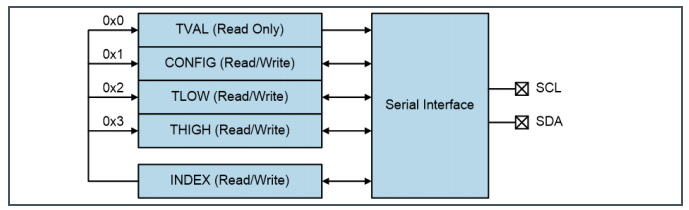

數字溫度傳感器T09 帶串行接口的寄存器映射

例如，T09的CONFIG（配置寄存器）是一個16位寄存器，當用戶主機通過I2C總線協議向地址0x1寫入數據時，實際上就是在修改配置寄存器的16位值；而若是只讀取該地址則是獲取當前T09的配置狀態。

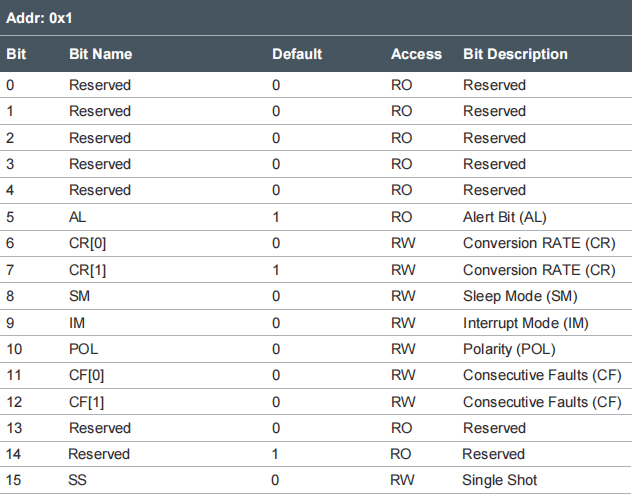

數字溫度傳感器T09 16位配置寄存器（默認狀態）

示例：若需設置T09為睡眠模式，用戶主機可向地址0x1的配置寄存器寫入16位數據——0000 0101 1000 0010（位8 SM由0寫為1），T09會立即按新配置運行，進入睡眠模式。用戶可通過靈活配置寄存器，使T09適應多種不同的應用場景。（注：更多細節請閱讀T09產品規格書）

數字溫度傳感器，賦能設備溫度“感知神經”

數字溫度傳感器T09可通過I2C總線接口直接與數字電路連接，其不僅能簡化溫度監測系統中的電路設計，降低系統成本，還能提升系統整體的穩定性和可靠性。

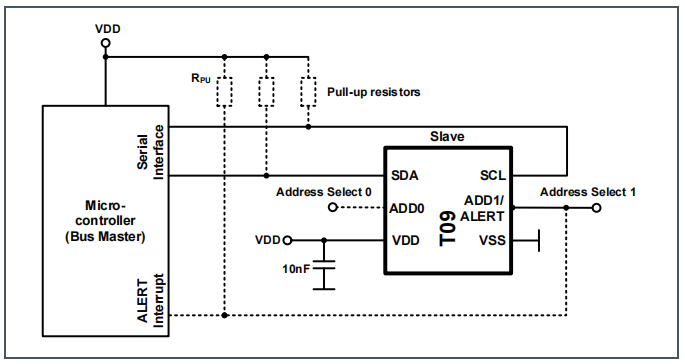

數字溫度傳感器T09 應用原理圖

在智能家居方面，通過將數字溫度傳感器嵌入到空調、地暖等智能家居設備中，即可實時監測室內溫度，并根據寄存器設置的溫度閥值自動調節設備的工作狀態，從而能在實現節能減排的同時，提高用戶的生活舒適度。

在可穿戴設備方面，通過將數字溫度傳感器嵌入到智能手表、智能手環等智電子設備中，即可精準捕捉人體的溫度波動。同時，通過寄存器設置最低溫度與最高溫度的報警值，還能在人體體溫持續超過溫度閾值時，通過振動或其他方式警報人體溫度正處于異常狀態。

展望未來，隨著物聯網、大數據、人工智能等前沿技術的深度融合，數字溫度傳感器將不僅僅是溫度的“感知神經”，更將成為智能系統中的“智慧哨兵”，在預防性維護、能源管理、健康監測等領域中發揮出更加不可替代的作用。
