正運動?Eplan再啟新篇!

創新突破·共贏未來

推動數字化轉型下的行業創新，關鍵在于實現高效的技術協同。因此，正運動與Eplan再次深度合作！

本次正運動入庫的產品共計24個，其中包括運動控制器、XPCIe/PCIE系列控制卡、機器視覺運動控制器一體機以及ZMC432M全系列明星產品，旨在為工程師提供“拖拽即設計，設計即生產”的數字化閉環解決方案。

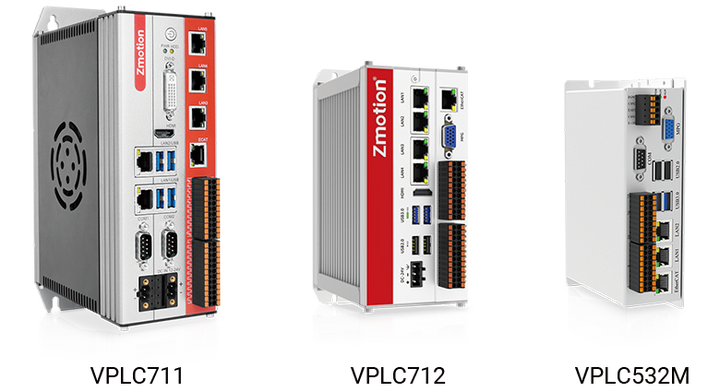

▲ ZMC432HG軟硬件全國產運動控制器 ▲

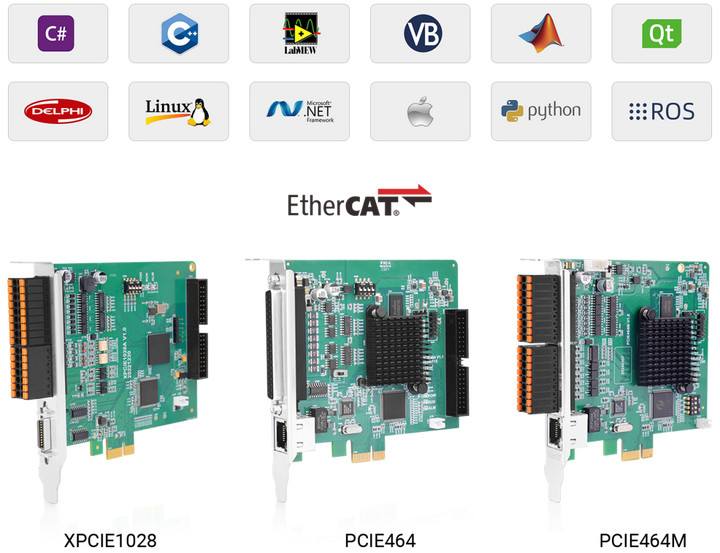

▲ XPCIe/PCIE系列運動控制卡 ▲

▲ VPLC系列機器視覺運動控制一體機 ▲?

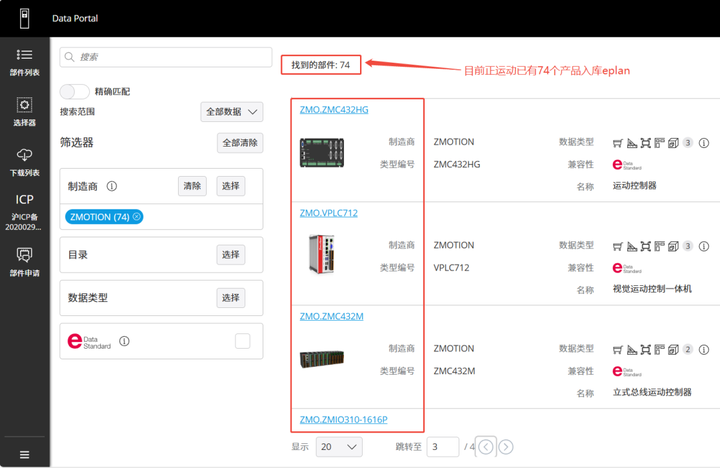

下圖為正運動目前已入庫Eplan數據平臺的產品型號，用戶可根據需求自行下載。

?

正運動Eplan部件庫下載路徑

下載路徑一：正運動技術官網

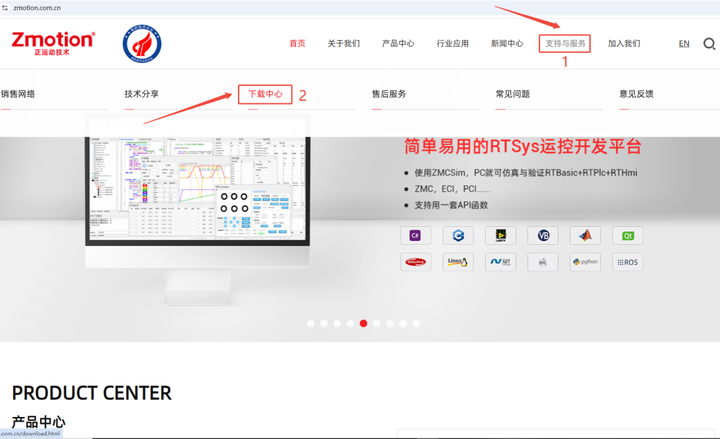

1.進入正運動技術官網（https://www.zmotion.com.cn/），選擇“支持與服務”，點擊“下載中心”。

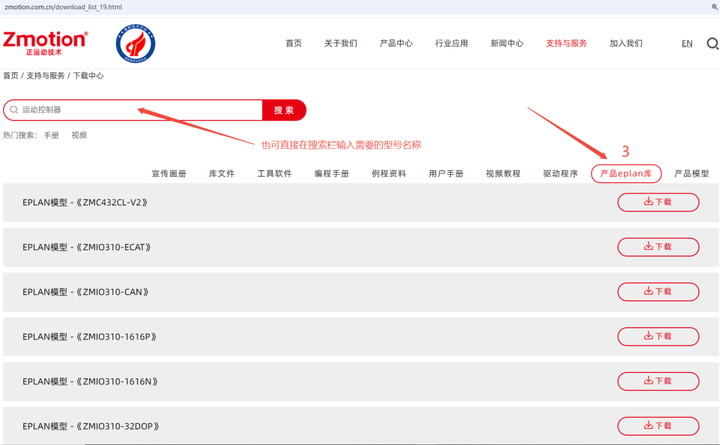

?2.在下載中心界面點擊“產品eplan庫”，選擇所需的Eplan模型并點擊下載，即可獲取所需的EDZ文件。

? 下載路徑二：Eplan Data Portal平臺

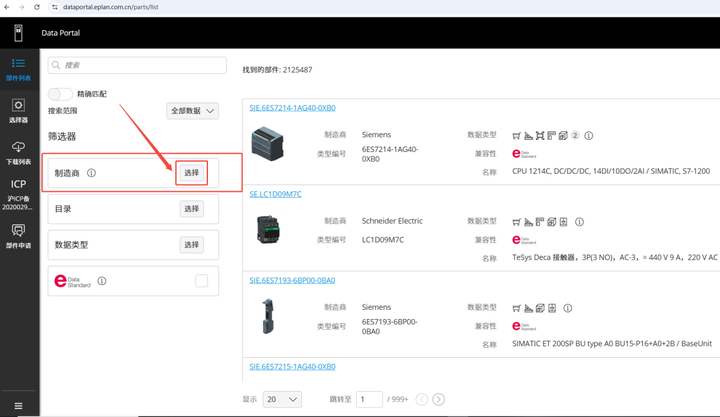

1.登錄Eplan Data Portal平臺（https://dataportal.eplan.com.cn/parts/list）。在Eplan Data Portal平臺中，點擊“制造商選擇”按鈕。

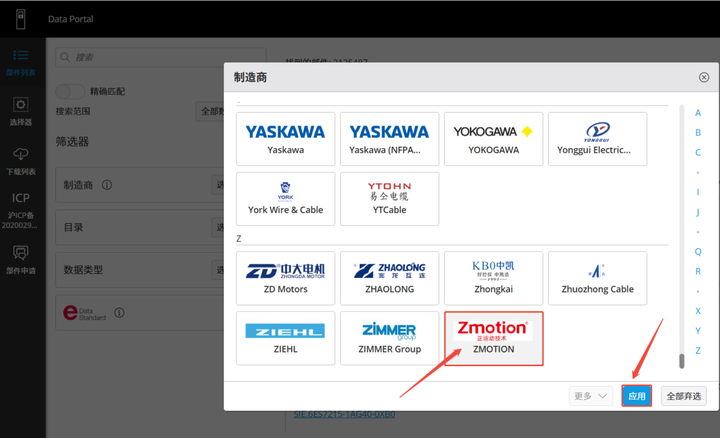

?2.在彈出的制造商窗口選擇“正運動技術”logo，點擊“應用”。

?3.在部件庫列表界面，選擇所需的型號下載即可。

正運動部件庫在Eplan軟件中的使用

下面以ZMC432M控制器為例，給大家演示正運動部件庫如何在Eplan軟件中使用。

01 ZMC432M系列產品介紹

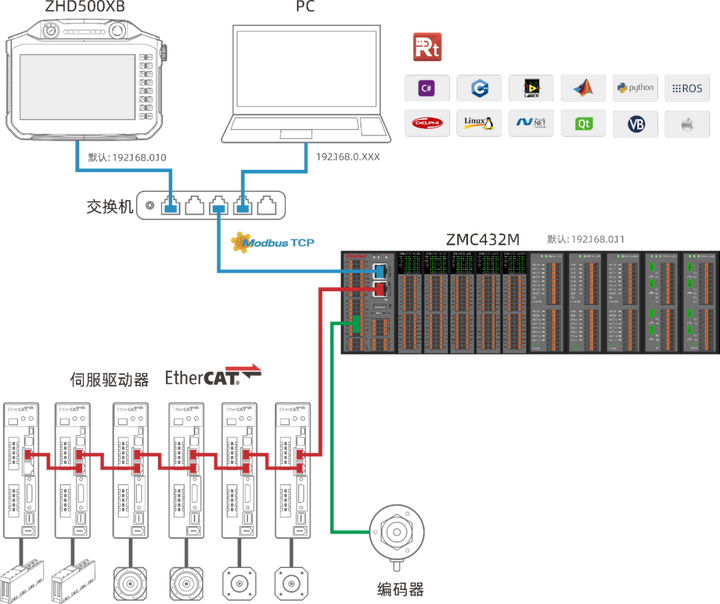

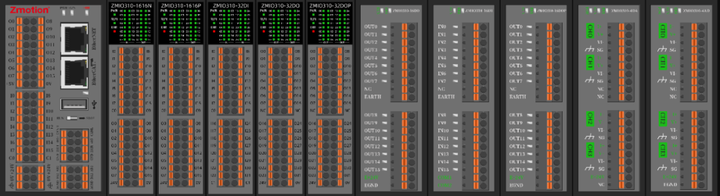

ZMC432M系列多軸運動控制器是一款EtherCAT總線立式模塊化運動控制器。憑借著超強的運動控制性能，能流暢地完成點位運動、電子凸輪、直線運動、圓弧插補、連續軌跡加工、激光PWM和機械手等控制任務。

同時，為更好地貼合客戶需求，該控制器特別新增了后級擴展接口，使客戶能夠迅速進行資源擴展。

ZMC432M系列多軸運動控制器內置補償算法，使高精高速運動控制變得輕松自如。其EtherCAT最小通訊周期可達125us，為用戶帶來高效穩定的控制體驗。

更多關于ZMC432M詳情點擊→簡單易用緊湊型總線運動控制器：ZMC432M。

02 ZMC432M部件edz格式導入

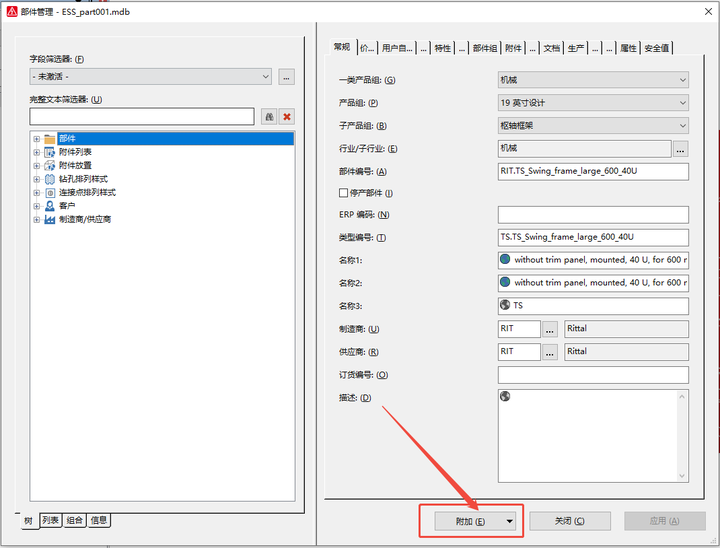

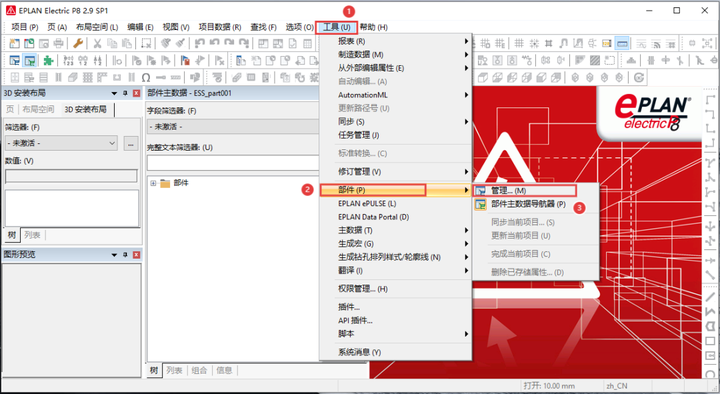

1.打開Eplan平臺軟件，通過菜單：工具→部件→管理，打開部件管理對話框。

?

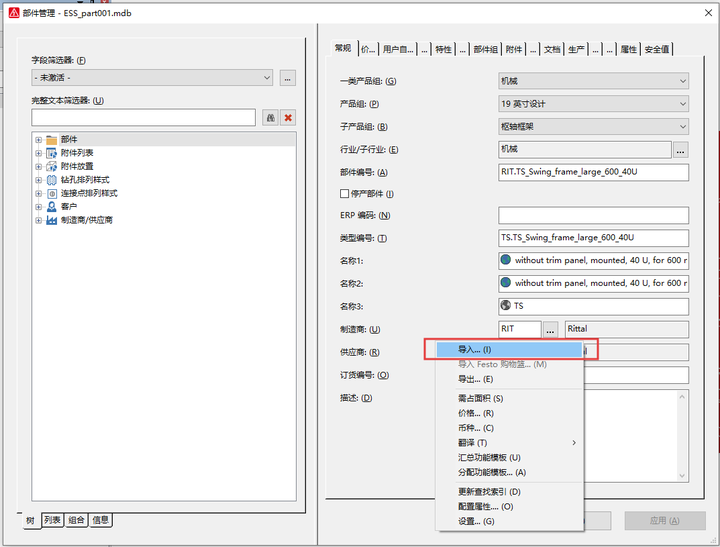

2.在部件管理界面，點擊附加→導入。

?

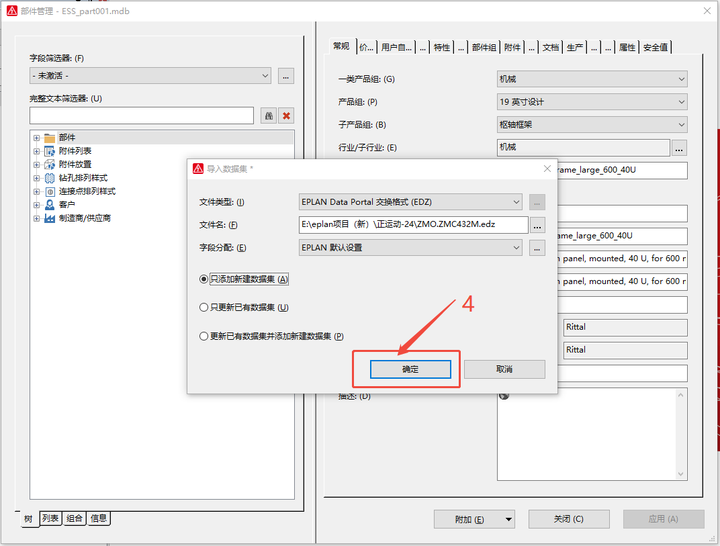

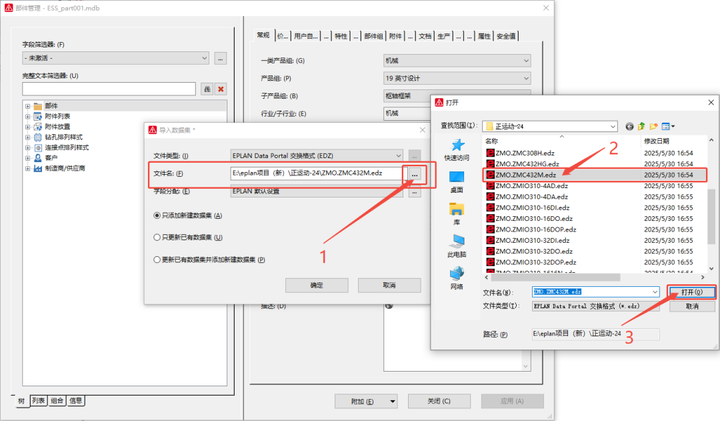

3.在彈出的導入數據集界面，點擊文件名后面的“...”按鈕，選擇我們要導入的.edz格式的部件庫，點擊“確認”。

?

?

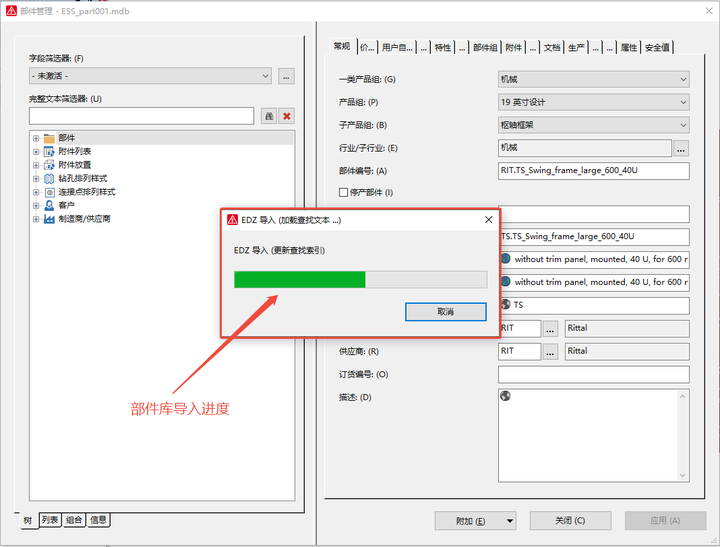

4.EDZ導入進度條加載完成，表示部件庫導入成功。

?03 運動部件庫數據查看

正運動技術產品的3D模型、2D安裝圖、用戶手冊等已全面集成至Eplan部件庫。工程師在設計階段可直接拖拽調用，節省90%數據錄入時間，避免人工誤差。

下面我們將向大家說明如何查看以上數據。

文本信息查看

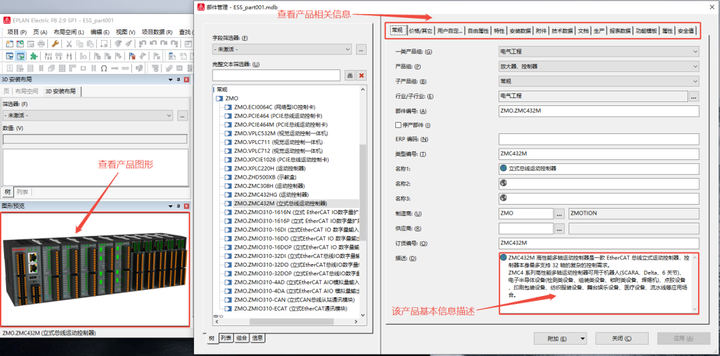

在部件管理對話框，可以直接查看每個部件的相關信息。

原理圖/2D安裝圖/3D模型圖查看

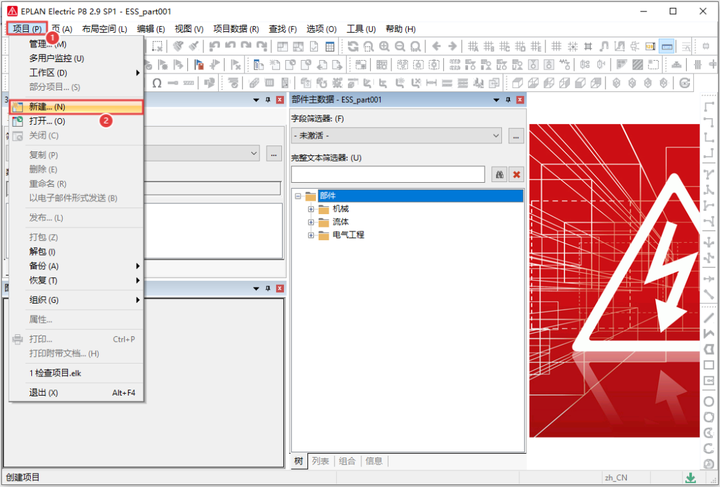

1.首先，我們需要新建項目。通過項目菜單，創建一個項目。

?

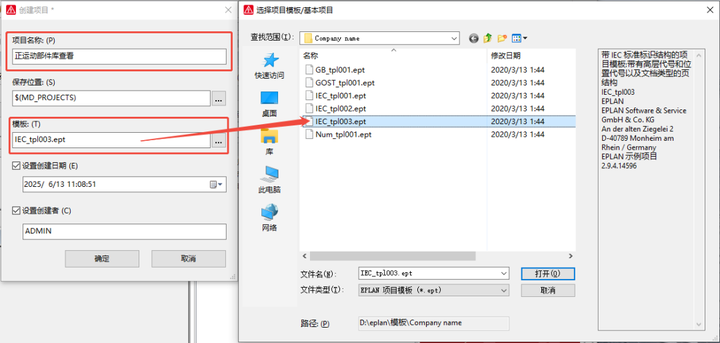

2.在創建項目對話框之中，輸入項目名稱、模板等信息。

一.原理圖查看

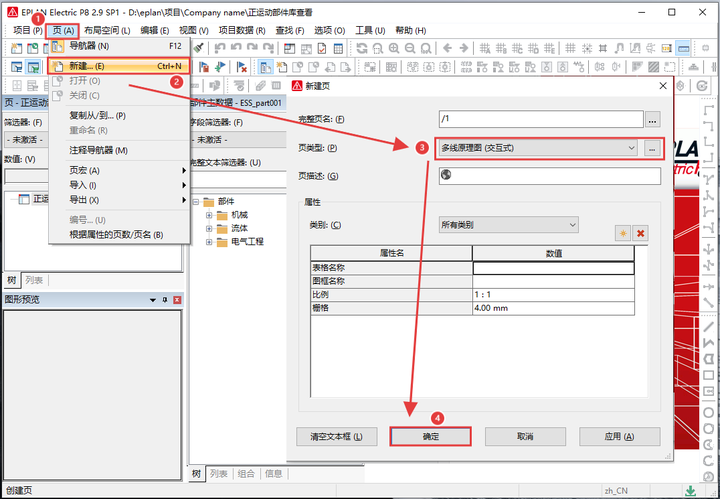

1.項目新建完成后，通過菜單：頁→新建，在彈出的新建頁界面，頁類型選擇“多線原理圖（交互式）”，然后點擊“確認”。

?

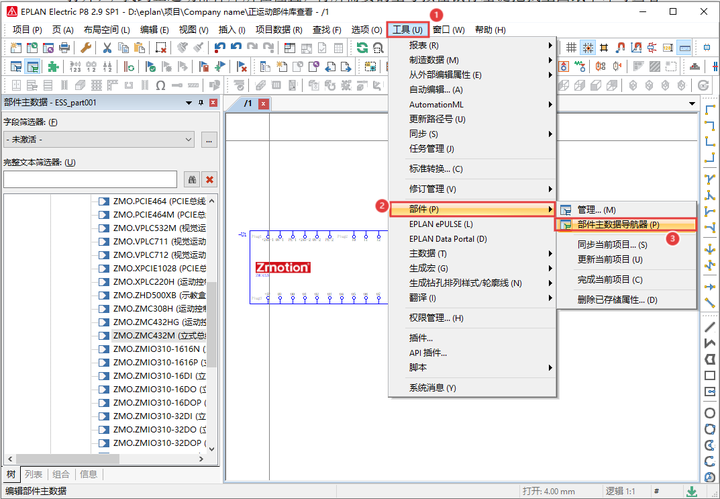

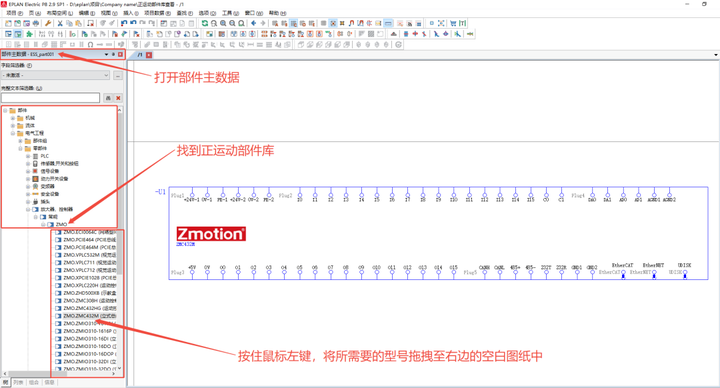

2.將原理圖的圖紙創建好之后，我們通過部件主數據導航器（工具→部件→部件主數據導航器打開），找到正運動部件庫所在位置，將所需要的型號按住鼠標左鍵拖拽至圖紙中即可查看該型號的原理圖。

? 部件主數據導航器打開方式

二.2D安裝圖查看

1.通過菜單：頁→新建，在彈出的新建頁界面，頁類型選擇“安裝板布局（交互式）”，然后點擊“確認”。

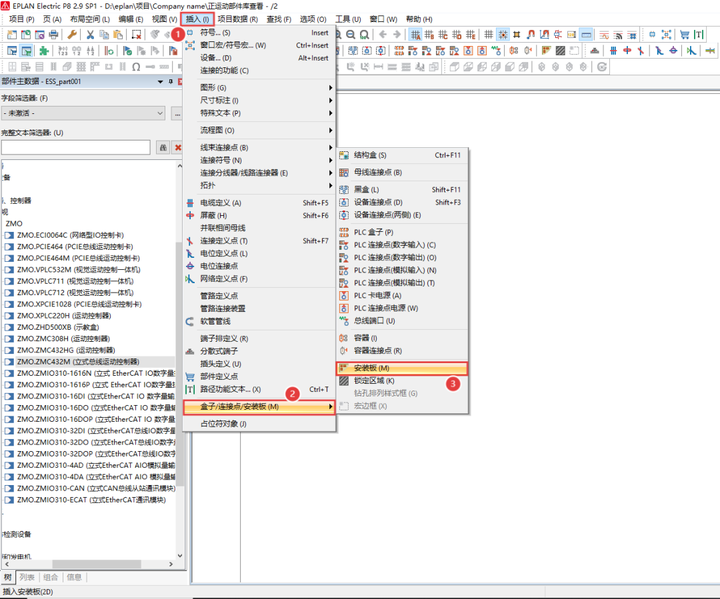

2.創建安裝板布局頁后，需要為安裝板布局圖紙插入安裝板，操作菜單如下。

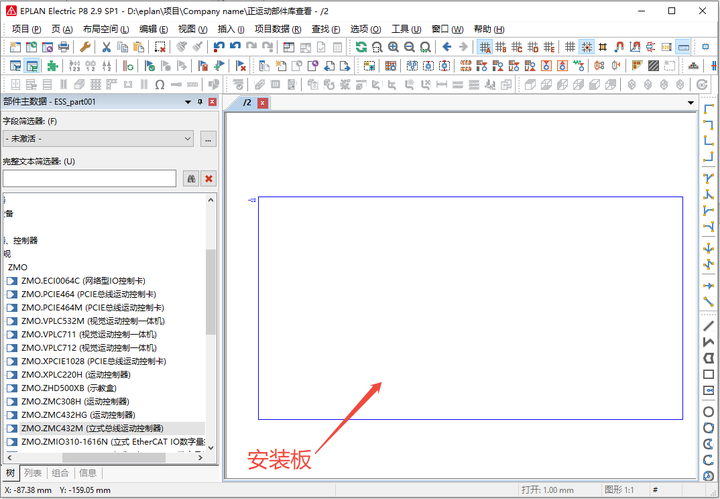

3.在安裝板布局的頁面之中鼠標左鍵點擊兩次，框選出安裝板的區域，如下圖藍色框所示。

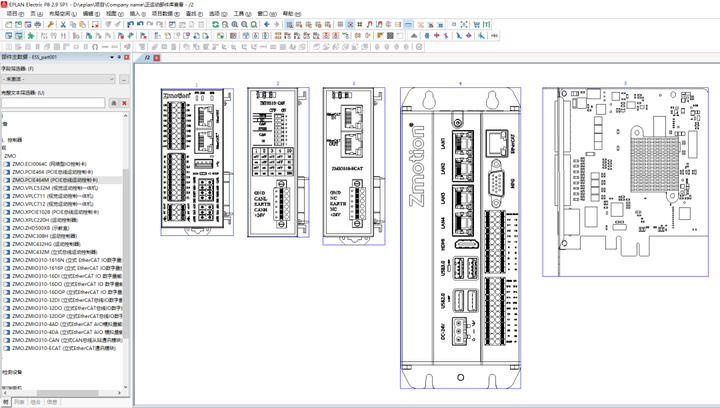

4.通過部件主數據導航器，將所需要的型號按住鼠標左鍵拖拽至圖紙中安裝板區域內即可查看該型號的2D安裝圖。

三.3D模型查看

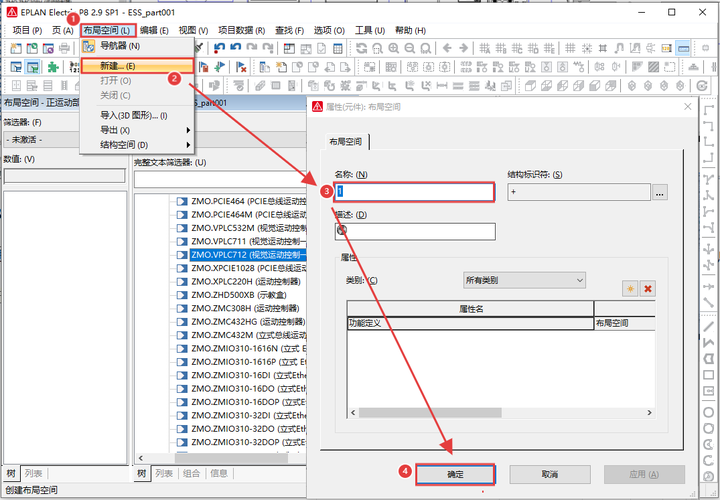

1.通過菜單：布局空間→新建，在彈出的界面，填寫布局空間名稱，然后點擊“確認”。

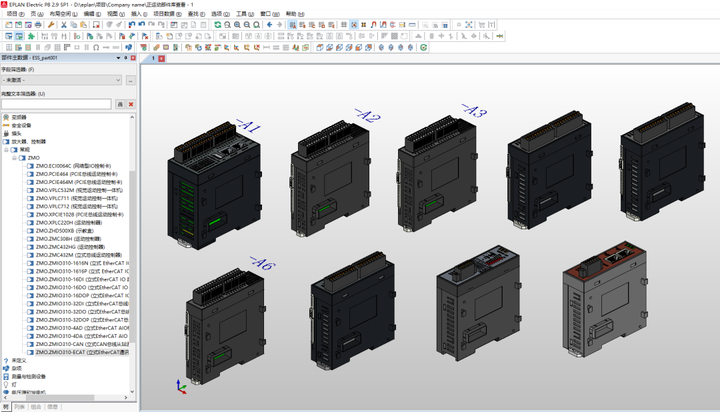

2.通過部件主數據導航器，將所需要的型號按住鼠標左鍵拖拽至漸變背景的布局空間區域內即可查看該型號的3D模型。

正運動入庫Eplan帶來的核心優勢

1.大幅提升設計效率：用戶可直接從Eplan庫調用正運動產品的標準化符號、宏文件和3D模型，無需手動繪制。

2.確保數據準確性與一致性：平臺提供官方認證的產品數據（如端子圖、尺寸、接口定義），消除人工輸入錯誤風險。

3.提升項目成功率：精準的產品選型減少了返工風險，保障了項目的交付質量，提升了整體成功率。
