第8章自己寫庫——構建庫函數雛形

實際上，構建固件庫是一件費時費力的事情，并且它對開發者對芯片的熟悉程度有一定的要求。甚至，當一個固件庫的封裝程度很高時，想要閱讀并理解該固件庫的底層代碼也會變成一件有較高難度的事情。瑞薩RA系列單片機所使用的官方FSP庫便是這樣的一種封裝程度很高的固件庫。所幸的是，F(xiàn)SP庫的意義在于為開發者封裝硬件底層，因此一般而言，F(xiàn)SP庫是帶來方便的，開發者只需學會如何使用FSP庫即可，而不用深入到FSP庫的底層細節。

構建固件庫一般是由芯片廠商來做，比如FSP庫就是由瑞薩官方構建和維護的。為了讓讀者更加清晰地了解到固件庫的作用，我們接下來將會說明一種構建一個封裝程度較低的固件庫的思路。值得注意的是，本章所構建的庫函數雛形與實際上的FSP庫有很大區別，但求這對讀者理解和使用FSP庫有所幫助。

8.1硬件設計

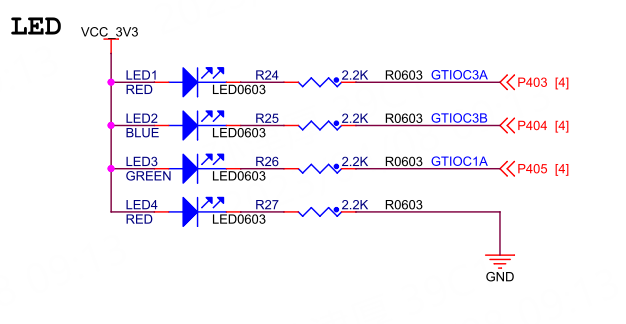

野火啟明6M5開發板的LED電路圖如圖所示。

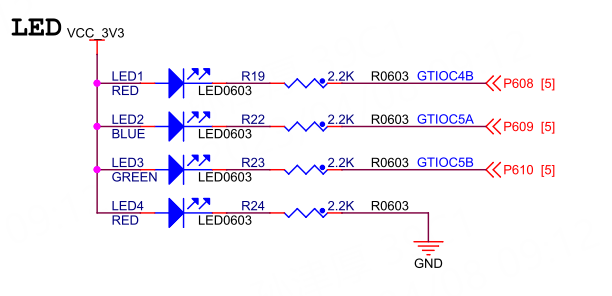

野火啟明4M2開發板的LED電路圖下圖所示。

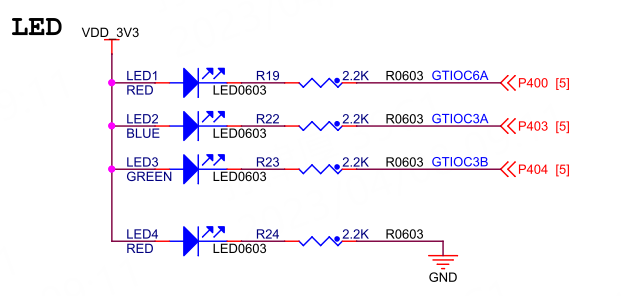

野火啟明2L1開發板的LED電路圖下圖所示。

8.2軟件設計

8.2.1新建工程

對于e2studio開發環境：拷貝一份我們之前新建的e2s工程模板“05_Template”，然后將工程文件夾重命名為“09_Register_MyLib”，最后再將它導入到我們的e2studio工作空間中。

對于Keil開發環境：拷貝一份我們之前新建的Keil工程模板“06_Template”，然后將工程文件夾重命名為“09_Register_MyLib”，并進入該文件夾里面雙擊Keil工程文件，打開該工程。

工程新建好之后，在工程根目錄的“src”文件夾下面新建“ioport”文件夾，再進入“ioport”文件夾里面新建ioport驅動的源文件和頭文件：“ra_ioport.c”和“ra_ioport.h”。工程文件結構如下。

列表1：文件結構

左右滑動查看完整內容

09_Register_MyLib
├─ ......
└─src
 ├─ ioport
 │ ├─ ra_ioport.c
 │ └─ ra_ioport.h
 └─ hal_entry.c

警告

注意：對于使用Keil開發環境的用戶，將代碼文件放到“src”文件夾下之后，Keil軟件并不會自動將它們加入到工程，這時候需要打開RASC FSP配置界面，點擊一次單擊右上角的“Generate Project Content”按鈕，從而“src”文件夾下的代碼文件就會被自動加入進工程中。接著關閉FSP配置界面返回到Keil，然后進行一次編譯后會彈出一個提示框提示工程結構發生了變化，點擊確定即可。對于使用e2studio的用戶則不需要如此。

8.2.2包含寄存器定義的頭文件

在ra_ioport.h中通過包含“hal_data.h”頭文件來間接包含寄存器定義頭文件：R7FA6M5BH.h或R7FA4M2AD.h或R7FA2L1AB.h。

列表2：代碼清單8-1：ra_ioport.h

左右滑動查看完整內容

#include"hal_data.h"http://間接包含了頭文件 "R7FA6M5BH.h" / "R7FA4M2AD.h" /
→"R7FA2L1AB.h"

8.2.3端口和引腳號的枚舉類型定義

我們需要定義端口和引腳號的枚舉類型，用來表示某個要操控的某個引腳。但是如果像：“BSP_IO_PORT_04_PIN_00”、“BSP_IO_PORT_04_PIN_03”和“BSP_IO_PORT_04_PIN_04”

這樣定義端口和引腳號的枚舉類型，會造成與FSP庫中的枚舉定義沖突，因此我們暫時把端口和引腳號分開出來單獨定義。

列表3：代碼清單8-2：ra_ioport.h文件

左右滑動查看完整內容

/* IOPORT 端口定義 */
typedefenumio_port
{
IO_PORT_00 = 0x0000, ///< IO port?0
IO_PORT_01 =?0x0100,?///< IO port 1
IO_PORT_02 = 0x0200, ///< IO port?2
IO_PORT_03 =?0x0300,?///< IO port 3
IO_PORT_04 = 0x0400, ///< IO port?4
IO_PORT_05 =?0x0500,?///< IO port 5
IO_PORT_06 = 0x0600, ///< IO port?6
IO_PORT_07 =?0x0700,?///< IO port 7
IO_PORT_08 = 0x0800, ///< IO port?8
IO_PORT_09 =?0x0900,?///< IO port 9
IO_PORT_10 = 0x0A00, ///< IO port?10
IO_PORT_11 =?0x0B00,?///< IO port 11
IO_PORT_12 = 0x0C00, ///< IO port?12
IO_PORT_13 =?0x0D00,?///< IO port 13
IO_PORT_14 = 0x0E00, ///< IO port?14
} IO_Port_t;


/* IOPORT 引腳定義 */
typedefenumio_pin
{
IO_PIN_00?=?0x0000,?///< IO port 0 pin 0
IO_PIN_01 = 0x0001, ///< IO port?0?pin?1
IO_PIN_02 =?0x0002,?///< IO port 0 pin 2
IO_PIN_03 = 0x0003, ///< IO port?0?pin?3
IO_PIN_04 =?0x0004,?///< IO port 0 pin 4
IO_PIN_05 = 0x0005, ///< IO port?0?pin?5
IO_PIN_06 =?0x0006,?///< IO port 0 pin 6
IO_PIN_07 = 0x0007, ///< IO port?0?pin?7
IO_PIN_08 =?0x0008,?///< IO port 0 pin 8
IO_PIN_09 = 0x0009, ///< IO port?0?pin?9
IO_PIN_10?=?0x000A,?///< IO port 0 pin 10
IO_PIN_11 = 0x000B, ///< IO port?0?pin?11
IO_PIN_12 =?0x000C,?///< IO port 0 pin 12
IO_PIN_13 = 0x000D, ///< IO port?0?pin?13
IO_PIN_14 =?0x000E,?///< IO port 0 pin 14
IO_PIN_15 = 0x000F, ///< IO port?0?pin?15
} IO_Pin_t;

8.2.4IOPORT相關功能的枚舉類型定義

接著定義IOPORT相關功能的枚舉類型，這里的每一個枚舉類型都對應著IOPORT的其中一項功能配置。

列表4：代碼清單8-3：ra_ioport.h文件

左右滑動查看完整內容

/* IO 引腳模式 */
typedefenum
{
IO_MODE_GPIO=0,/* 普通 GPIO 功能 */
IO_MODE_AF=1,/* 復用功能 */
IO_MODE_AN=2/* 模擬輸入輸出功能 */
} IO_Mode_t;
/* IO 引腳方向 */
typedefenum
{
IO_DIR_INPUT=0,// 引腳用作 GPIO 輸入功能
IO_DIR_OUTPUT=1// 引腳用作 GPIO 輸出功能
} IO_Dir_t;
/* IO 引腳輸出類型 */
typedefenum
{
IO_OTYPE_PP=0x00,/* 推挽模式 */
IO_OTYPE_OD=0x01/* 開漏模式 */
} IO_OType_t;
/* IO 引腳輸出能力 */
typedefenum
{
IO_DRIVE_LOW=0,// Low drive
IO_DRIVE_MIDDLE=1,// Middle drive
IO_DRIVE_HSHD=2,// High-speed high-drive
IO_DRIVE_HIGH=3// High drive
} IO_DriveCapability_t;
/* IO 引腳輸出電平 */
typedefenumio_level
{
IO_LEVEL_LOW=0,// Low
IO_LEVEL_HIGH// High
} IO_Level_t;
/* IO 引腳輸入上下拉 */
typedefenum
{
IO_NO_PULL= 0x00u,/* 浮空輸入 */
IO_PULL_UP= 0x01u,/* 上拉輸入 */
//IO_PULL_DOWN = 0x02u /* RA6M5/RA4M2/RA2L1 引腳沒有下拉功能 */
} IO_Pull_t;
